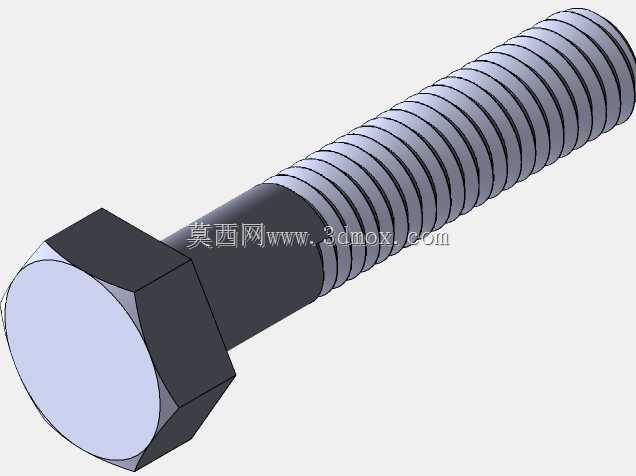

外六角全螺纹紧固螺栓三维设计

这款外六角全螺纹螺栓是机械装配领域应用最广泛的基础紧固元件，日常可见于各类钢结构连接、机电设备组装、工装夹具搭建、五金构件拼接等场景，小到家用五金器具的固定，大到重型工业设备的部件锁紧，都能见到这类紧固件的身影。它的核心用途是通过螺纹副的咬合作用，将两个或多个带通孔的零部件紧密压合连接，配合对应规格的螺母使用时，可实现稳定的可拆卸紧固连接，既能够承受静态下的轴向拉力，也可在一定程度上抵抗横向剪切载荷，满足多数常规工况下的连接需求。从功能特性来看，这款螺栓采用全螺纹杆身设计，相比半螺纹螺栓拥有更长的螺纹啮合区间，可适配不同厚度的被连接件组合，无需额外调整螺杆光杆段长度，在安装空间受限、被连接件总厚度浮动较大的场景下适配性更强；六角头部的设计符合标准紧固件的装夹规范，可使用普通开口扳手、套筒扳手、活动扳手等通用工具完成拧紧与拆卸操作，无需特殊定制工装，现场装配的便捷性极高。在设计思路上，这款螺栓严格遵循公制紧固件的通用设计规范，头部六角的对边尺寸、对角尺寸、头部厚度均匹配对应公称直径的标准参数，螺纹段采用标准公制三角螺纹牙型，牙距、牙型角、螺纹大径小径参数均符合通用紧固件公差要求，杆身与头部的过渡位置设计有合理的圆角，可有效避免应力集中问题，降低螺栓受载时头部断裂的风险，螺纹末端做了轻微的倒角处理，方便装配时顺利穿入被连接件孔位、顺畅旋入对应螺母，减少装配过程中的螺纹磕碰损伤。从安装边界来看，这款螺栓的六角头部预留了足够的扳手操作空间，设计时已考虑常规扳手的回转半径需求，装配时只要在头部周围预留出对应公称直径螺栓所需的最小操作空间，即可顺利完成拧紧作业；全螺纹的杆身设计允许螺母在整段螺杆长度范围内任意位置锁紧，可适配的被连接件总厚度范围覆盖从薄钣金件叠合到较厚结构件连接的多种情况，安装时需注意被连接件的通孔直径需略大于螺栓公称直径，保证螺杆可顺利穿过，同时通孔直径不宜过大，避免紧固时头部或螺母压合面受力不均影响连接可靠性。
