PCB板载安装式2P2S变换器件结构设计

这款2P2S变换器是面向低压直流电源转换场景开发的板载配套器件，主要应用在工业控制板卡、小型嵌入式设备电源模块、车载低压供电回路、消费类电子电源适配单元等场景中，核心作用是实现两路输入到两路输出的电压幅值变换与电气隔离，切断前后级电路的共模干扰通路，为后级敏感芯片、传感单元提供稳定、低纹波的供电输出，同时在回路出现短时电压波动时，依靠自身的电磁耦合特性缓冲电压冲击，保护后级精密电路不受损坏。

从功能特性来看，该器件采用全灌封式结构设计，内部的磁芯、绕组完全被绝缘灌封材料包裹，既可以提升绕组间的绝缘耐压等级，满足不同电位回路之间的隔离要求，也能避免生产组装过程中灰尘、助焊剂、潮气进入器件内部造成绝缘性能下降，同时灌封材料可以固定内部绕组与磁芯的相对位置，降低设备运行过程中振动带来的绕组移位、磁芯松动风险，提升器件长期运行的可靠性。器件顶部设置了带安装孔的固定吊耳，除了依靠引脚与PCB焊盘焊接固定之外，还可以通过螺丝穿过吊耳孔将器件锁紧在PCB的对应安装位上，避免在大冲击、强振动的使用场景下出现焊盘受力开裂、器件引脚脱焊的问题，适配车载、工业现场等振动工况较为恶劣的使用环境。

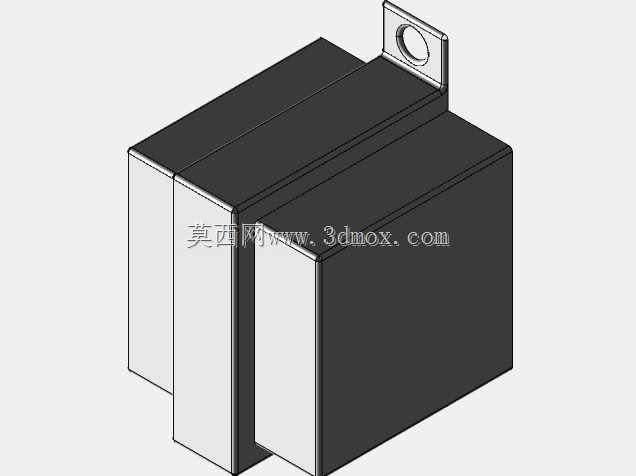

设计过程中，整体外形采用规整的长方体叠层布局，三个并排的主体单元对应内部的绕组与磁芯腔体，外形棱角做了微小的倒角处理，避免生产转运过程中边角磕碰造成灌封层开裂，同时规整的长方体外形可以适配自动化贴装、波峰焊的生产工艺要求，器件的引脚伸出长度、引脚间距严格匹配常规PCB板的焊盘设计规范，不需要额外定制转接板就可以直接完成板上安装。安装边界设计上，充分考虑了板上周边器件的避让要求，器件主体的高度控制在常规板载器件的允许高度范围内，不会和设备外壳、上层板卡产生结构干涉，吊耳的安装位置避开了PCB上的走线区域与周边元件的焊盘位置，打螺丝固定时不会损伤板上线路，器件侧面与周边电容、电阻等分立元件的安全间距满足电气安规要求，避免高压下出现拉弧放电的风险。整体结构在满足电气性能要求的前提下，尽可能压缩了占用的PCB板面积，帮助终端设备实现小型化、紧凑化的设计目标。
