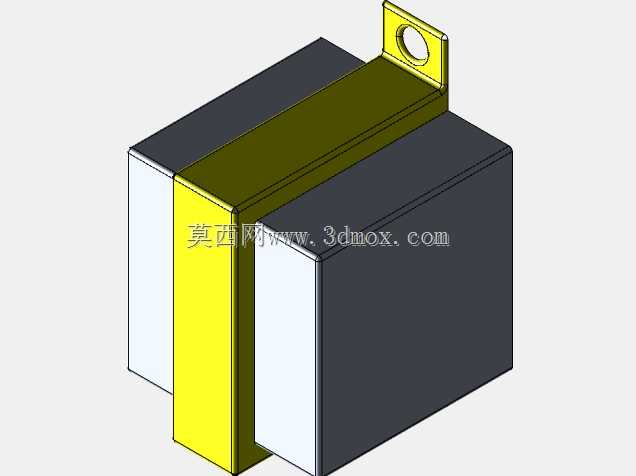

PCB板载安装小型带固定耳变压器结构

这款小型变压器是面向PCB电路板集成场景设计的板载电源配套部件，主要应用在各类低压电子设备的板端电源转换环节，常见于消费类电子控制板、小型工业控制模块、嵌入式设备驱动板、智能家居主控板等场景中，承担电压变换、电气隔离的核心功能，能够将前端输入的交流电压转换为后端电路适配的低压交流信号，为后续整流、稳压电路提供符合要求的输入源，同时通过初次级绕组的隔离设计，阻断高低压侧的电气直连，提升板级电路的抗干扰能力与用电安全性能。

从功能特性来看，该结构针对板载安装的空间限制做了专门优化，整体采用方正紧凑的块式主体设计，最大化利用PCB板上的立体安装空间，绕组部分采用全包封结构，既可以避免生产组装过程中绕组漆包线被磕碰损伤，也能减少使用过程中灰尘、潮气对绕组绝缘性能的影响，提升元件在不同工况下的运行稳定性。顶部延伸出的带安装孔固定耳是该结构的核心设计亮点，区别于传统仅靠引脚焊盘固定的板载变压器，该固定耳可以通过螺丝或卡扣与PCB板上的定位柱实现硬连接，大幅提升变压器在板上的固定强度，避免设备在运输、受振动场景下出现引脚脱焊、元件移位的问题，尤其适配存在持续振动的车载电子、工业现场控制设备等使用场景。

在设计思路上，该结构优先平衡了电气性能与安装便利性，主体的绕组与铁芯封装尺寸严格匹配常规小功率变压器的功率密度要求，在保证额定功率下磁通密度合理、温升可控的前提下，尽可能压缩主体的长宽尺寸，减少对PCB板平面布线空间的占用；固定耳的位置设置在主体顶部的中轴线上，安装孔的孔径适配电子组装行业通用的M2、M2.5规格固定螺丝，安装时不需要额外设计复杂的固定结构，直接对应PCB上预留的定位孔即可完成锁附，引脚的排布间距也符合常规板载元件的波峰焊、回流焊工艺要求，能够直接适配SMT或通孔焊接的通用生产流程，不需要额外调整产线工艺参数。

从安装边界来看，该结构的主体长宽尺寸控制在极小范围内，安装后在PCB板上占用的投影区域规整，周边不需要预留过大的元件避让距离，固定耳的凸起高度经过优化，不会超出常规板载元件的限高要求，能够适配各类有外壳封闭的紧凑电子设备的内部空间，安装后元件底部与PCB板面预留有合理的间隙，既可以避免焊接后焊盘处的应力集中，也能为板上其他贴片元件留出布线与散热空间，不会对周边电路的布局造成过多限制。
