45度斜向三通分料卸料溜管装置

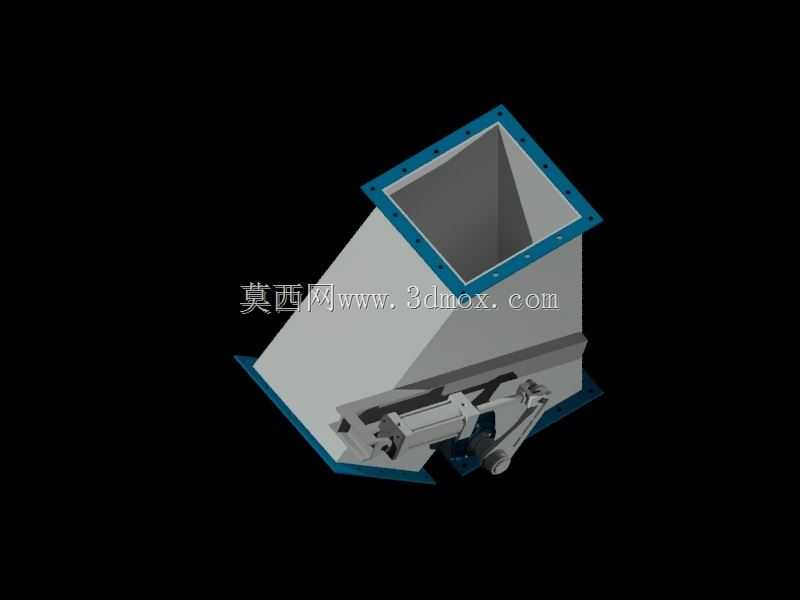

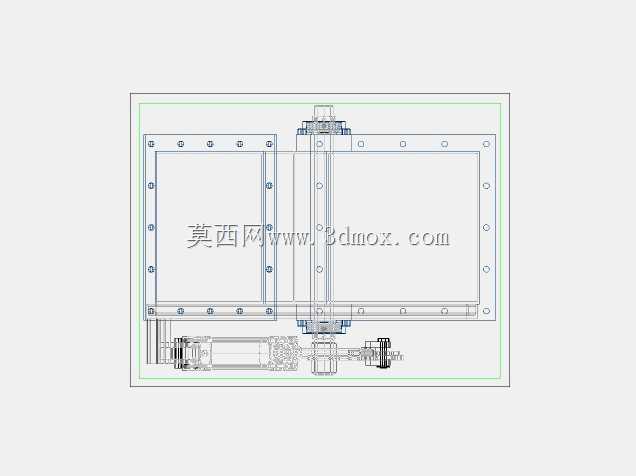

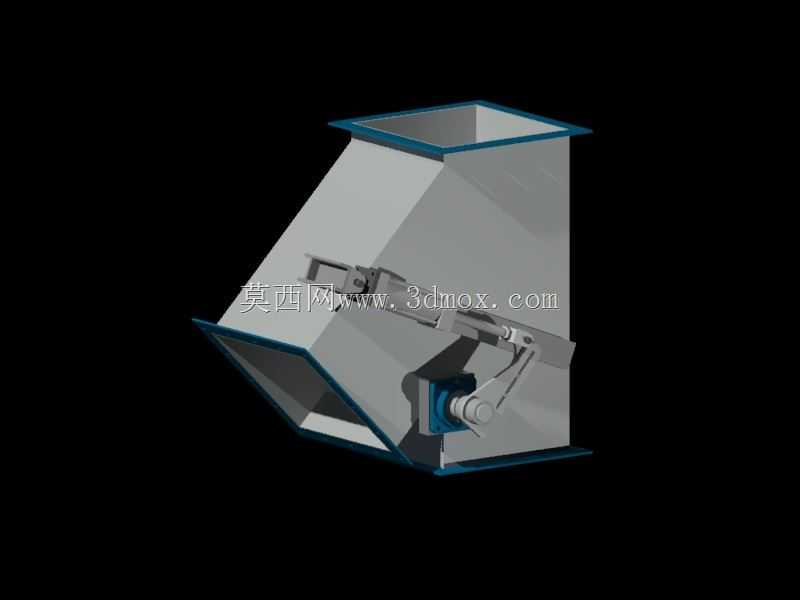

这款斜向分料溜管装置，主要应用于散状物料输送系统的中转节点，常见于粮食加工、建材生产、矿石分选、散料仓储等行业的物料输送链路中，安装在上下游输送设备的衔接位置，用来实现单路来料向两个不同方向出料路径的切换分配，无需额外增设多套独立输送管路即可完成料流的路径调整，大幅缩减散料输送系统的布设成本与占地空间。装置整体采用方管结构设计，主体为上下贯通的竖直主通道，侧部延伸出45度倾斜的分支出料通道，两个通道的衔接位置设置有可摆动的调节挡板，挡板通过侧部安装的连杆驱动机构实现角度切换，当挡板摆至贴合斜通道上沿位置时，来料沿竖直主通道垂直向下输送；当挡板摆至贴合竖直通道侧壁位置时，来料沿斜向通道以45度倾角导出，可根据下游设备的运行状态灵活调整料流走向，适配不同生产工况下的物料分配需求。设计过程中充分考虑散料输送的耐磨需求，主体流道的边角位置做了加厚包边处理，避免长期受物料冲刷导致的管壁磨穿问题，侧部的连杆驱动机构采用外置式安装布局，所有转动铰接位置都设置了密封防护结构，防止散料粉尘进入铰接缝隙造成机构卡滞，同时外置布局也便于后期的维护检修与部件更换，无需拆解主体流道即可完成驱动机构的调试维护。在安装边界设计上，装置上下两端的连接法兰采用统一的方形接口尺寸，可直接与同规格的方形输送溜管、振动给料设备、输送设备出料口进行对接，侧部斜向出料口的法兰尺寸与主通道保持一致，无需额外制作变径转接件即可完成安装，整体结构的重心沿竖直主通道轴线分布，安装时仅需对上下接口做固定支撑即可保证结构稳定性，侧部驱动机构的外伸尺寸经过优化，不会额外占用过多的侧向安装空间，能够适配空间较为紧凑的输送廊道、生产车间中转层等安装场景。流道内部的挡板边缘做了贴合流道侧壁的弧度处理，挡板摆动到位后可完全阻断非出料侧的通道，避免料流串料、漏料的问题，挡板表面做了光滑耐磨处理，可降低物料下落过程中的阻力，减少湿黏物料在挡板表面的粘附积料问题，保证料流通畅。
