双销式凸轮锁紧定位连接结构

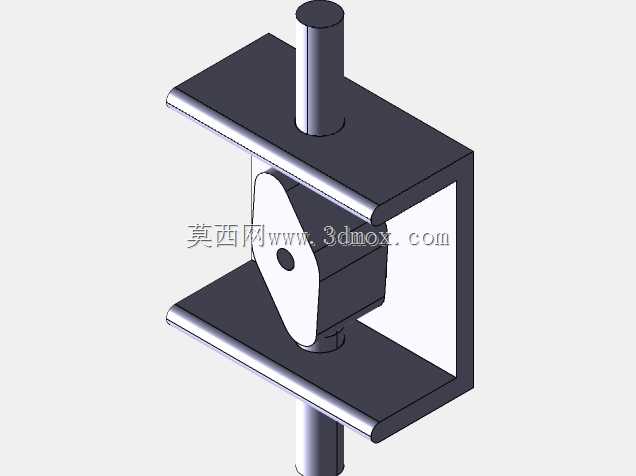

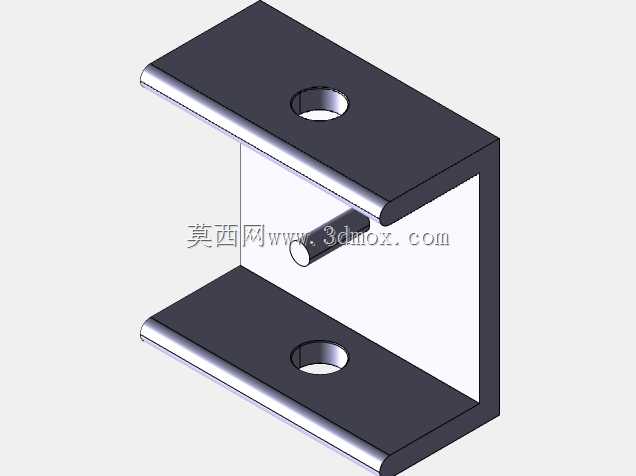

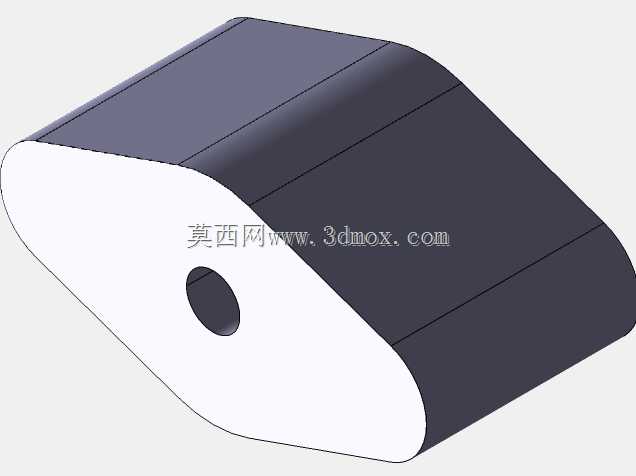

该双销式凸轮锁紧定位结构，主要应用于工业生产场景中需要频繁拆装、快速定位锁紧的工装夹具、模块化设备机架拼接、输送线工位快换接驳等场景，能够替代传统螺栓紧固的繁琐操作，大幅降低工位切换、模块更换的操作时长，适配中小载荷的工位固定需求，在轻工装配线、小型工装治具、可拆卸防护框架等场景中具备较高的实用价值。该结构核心功能是通过凸轮件的转动实现上下安装板的快速夹紧与松开，上下贯穿的双销结构承担定位与导向作用，避免夹紧过程中出现板件偏移、错位的问题，凸轮轮廓采用渐开线式锁止设计，锁止状态下具备自锁特性，不会因设备运行产生的振动出现松脱，保障连接稳定性。设计过程中，首先明确快拆快锁的核心需求，摒弃了螺纹旋合的长行程操作逻辑，采用凸轮偏心转动的短行程驱动方式，将操作件的旋转角度控制在90度即可完成锁紧到松开的全行程切换，操作端无需额外工具，徒手即可完成操作；上下两块平行安装板作为承载基体，预留的销孔与贯穿销采用小间隙配合，保障定位精度控制在0.1mm以内，满足普通工装的定位需求；中间的凸轮锁紧件采用对称式轮廓设计，转动过程中受力均匀，不会出现偏载导致的卡滞问题，凸轮与上下板的接触位置做了圆弧过渡处理，减少接触应力集中，提升结构的使用寿命。外形尺寸方面，整体结构呈方正的框型布局，上下安装板的间距适配常规10-30mm厚度的被连接件，贯穿销的伸出长度预留足够的导向余量，安装时无需额外对准，仅需将销插入对应安装孔后转动凸轮即可完成固定，安装边界无突出的操作手柄，结构紧凑，可在狭小的安装空间内布置，不会与周边其他零部件产生干涉；结构整体受力路径清晰，锁紧力通过凸轮传递到上下安装板，再通过双销分散到连接基体上，可承受最大500N的垂直拉脱力，满足多数轻载连接场景的载荷要求，同时整体结构无易损小零件，日常维护仅需在凸轮转动副处定期添加润滑脂即可，长期使用维护成本极低。
