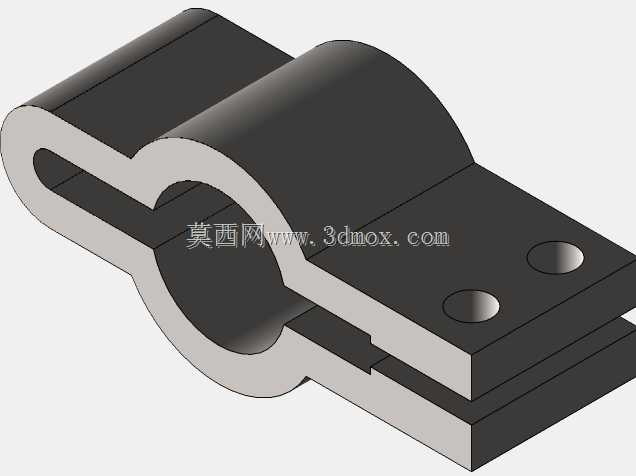

开口式带安装板夹紧固定连接座

该款夹紧连接座是工业装配场景中应用十分广泛的紧固类零部件，主要用于光轴、圆管类杆件的轴向定位与径向锁紧，常见于自动化生产线的杆件支架固定、输送设备的导向杆安装、小型工装夹具的杆件锁紧、轻工设备的管架连接等场景，能够在不破坏杆件表面的前提下实现可靠的位置固定，同时自带的安装板结构可直接将锁紧后的杆件组件与设备机架、安装基板完成对接，省去额外设计转接件的工序，大幅提升装配效率。从功能特性来看，该零件采用开口式弹性夹的结构设计，依靠开口处的形变间隙实现对不同公差范围内圆杆的适配锁紧，夹体的环形内孔与杆件外圆形成大面接触，相比顶丝锁紧的点接触形式，锁紧后接触应力分布更均匀，不会在杆件表面产生压痕损伤，也能避免长期受载后出现杆件滑动偏移的问题；夹体一侧延伸出双层叠合的安装平板，平板上预留两个同轴的安装通孔，既可以穿入螺栓完成夹体自身开口的收紧锁紧，也可通过这两个孔位将整个组件固定在预设的安装基面，实现夹座与外部结构的刚性连接。设计思路上，该零件整体采用一体化结构成型，环形夹持段与安装平板段平滑过渡，避免应力集中导致的夹体断裂问题；开口缝隙的宽度经过合理设定，既保证夹体拥有足够的弹性形变空间来适配杆件的尺寸公差，也不会因开口过大导致锁紧时夹体形变量超出材料屈服极限，造成夹体永久变形失效；安装平板的双层叠合结构，一方面提升了安装面的结构刚性，避免螺栓锁紧时平板出现翘曲变形，保证安装基面的贴合度，另一方面也让夹体开口的收紧力能够均匀作用在环形夹持段的整个圆周上，保证锁紧力均匀分布。从安装边界来看，该夹座的环形内孔为核心适配尺寸，需与待夹持杆件的外径保持适配，安装时需保证杆件穿入夹体内孔后，夹体两端面与杆件轴线保持垂直，避免偏载导致锁紧力不足；安装平板上的孔位间距、孔径尺寸需与安装基面上的预设孔位匹配，安装时螺栓锁紧力矩需控制在合理范围，既要保证夹体对杆件的锁紧力足够抵抗工作载荷下的轴向窜动与径向转动，也要避免力矩过大导致夹体出现塑性变形、螺纹滑牙等问题；整体外形结构紧凑，没有多余的外凸结构，能够在狭小的安装空间内完成装配，适配各类紧凑型设备的安装需求。
