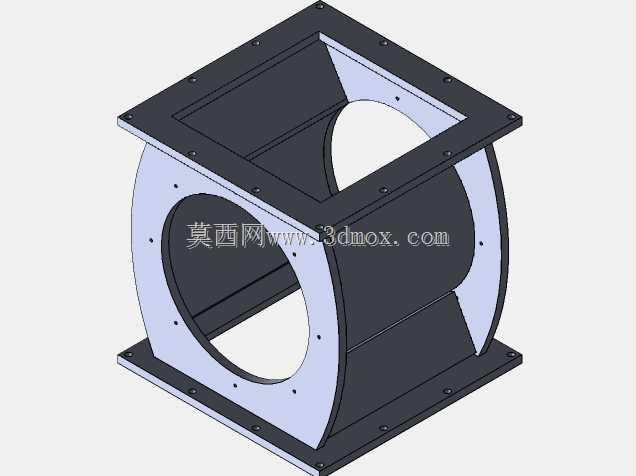

哈瓦克结构方形法兰连接气闸壳体

该气闸壳体主要应用于工业通风除尘系统、暖通空调送风管路、工业废气排放管网以及工艺风送输送系统中，作为风路通断调节、风量管控的核心承载构件，适配中低压通风工况下的管路对接需求，可在常温常压的含尘气流、常规空气输送场景中长期稳定工作，为内部闸板、启闭调节机构提供稳定的安装支撑与密封边界。从实际用途来看，该构件是气闸产品的主体承载结构，上下两端的方形法兰结构用于和同截面的方形通风管路实现刚性对接，通过法兰盘上预设的均匀分布螺栓孔，可配合密封垫片完成与上下游管路的紧固连接，保证连接位置的气密性，避免输送过程中出现气流泄漏、风压损耗的问题；两侧的圆形开孔则用于对接圆形截面的旁通风管或者驱动机构安装座，满足不同管路布局下的跨截面风路衔接需求，适配方变圆的管路过渡场景。在功能特性上，该壳体采用框架式组合结构，外部法兰盘与中间弧形围板、内部支撑肋板形成稳定的受力整体，既能够承受管路内部风压带来的径向、轴向载荷，也可承担内部闸板启闭过程中产生的作用力，避免结构出现形变影响闸板的密封贴合效果；壳体内部做了平滑过渡设计，没有突兀的凸起或者直角死角，能够减少气流通过时的阻力损失，降低风噪，同时避免粉尘在壳体内部堆积，减少后期运维清理的工作量。设计过程中优先考虑了安装适配性与结构强度的平衡，上下法兰的螺栓孔采用等间距对称排布，可兼容常规方形通风管路的安装孔位标准，无需额外制作转接法兰即可完成现场装配；两侧圆形端面的安装孔同样采用圆周均布设计，方便对接圆形风管或者驱动组件，降低现场安装的适配难度。结构尺寸上，上下方形法兰的外轮廓尺寸大于中间筒体的截面尺寸，预留了足够的螺栓安装操作空间，安装时无需额外避让即可完成螺栓的紧固操作；两侧圆形开孔的中心与壳体整体中心保持同轴，保证内部闸板转动或者平移时的行程空间充足，不会出现运动干涉；整体轴向与径向的尺寸边界紧凑，可在狭窄的管路安装空间内完成布置，不会占用过多的管廊安装空间，适配现有工业厂房通风管路的改造升级与全新布设需求。
