多瓣开合式球面夹持锁紧机构

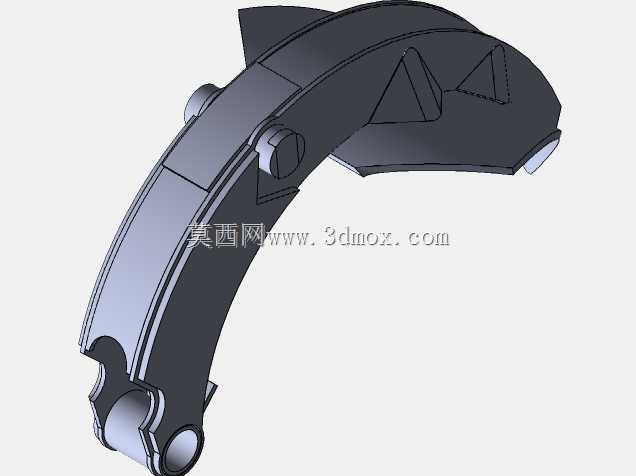

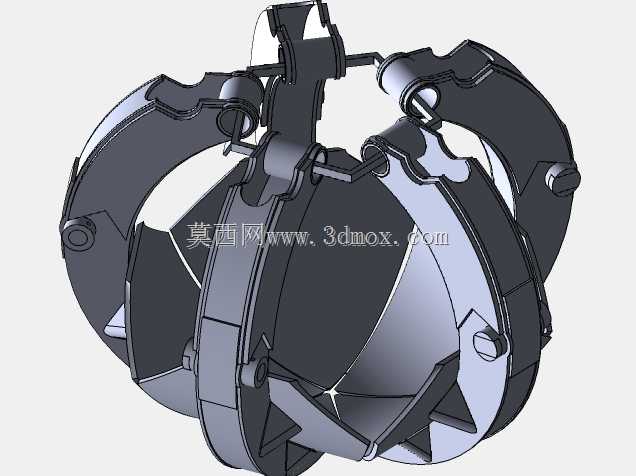

这类多瓣开合式球面夹持锁紧机构，常应用在需要对球形工件、球面端部件实现周向均匀抱紧的作业场景中，比如特种检测工装的工件固定环节、精密装配工位的球面构件定位、管路系统中球面接头的快速锁紧对接，也可适配在需要周向同步收放的夹持末端，替代传统卡盘无法适配球面轮廓的夹持短板。从结构功能来看，整组机构依靠多组对称布置的弧形瓣片实现对目标球面的全周贴合，每片瓣片通过铰接支座与上部的联动环连接，铰接位置配置的销轴预留了足够的转动间隙，保证瓣片在开合过程中不会出现卡滞，当联动环沿轴向做直线位移时，会同步带动所有瓣片绕铰接点转动，实现瓣片内侧弧面同步收拢抱紧球面、或是同步张开释放工件，收拢状态下瓣片内侧的弧面与被夹持球面的曲率完全匹配，接触面积远大于点接触或线接触的夹持结构，抱紧时不会对工件球面造成压痕损伤，同时能提供足够的静摩擦力抵抗周向扭转与轴向窜动。设计过程中首先要匹配被夹持球面的曲率半径，确定瓣片的内侧弧面尺寸，瓣片的厚度需要根据额定夹持力做强度校核，避免抱紧时瓣片出现形变导致贴合间隙过大；铰接点的位置排布需要做运动仿真验证，保证开合行程内所有瓣片的运动轨迹互不干涉，同时要控制张开状态下瓣片围成的内孔直径大于被夹持工件的最大外径，方便工件顺利取放；瓣片边缘做了倒角过渡处理，避免收拢过程中瓣片边缘刮伤工件表面，铰接销轴与安装孔的配合公差选用间隙配合，既保证转动灵活，又不会因间隙过大导致瓣片晃动影响夹持精度。安装边界上，机构上部的联动接口可适配直线驱动件，比如气缸、电动推杆的输出端，安装法兰的孔位需要匹配对应驱动件的安装尺寸，整体收拢后的最大外径要小于安装工位的预留空间，张开状态下的外伸尺寸也要考虑周边部件的避让距离，避免动作过程中与周边结构发生碰撞；瓣片内侧可根据实际使用需求更换不同材质的衬垫，比如夹持软质工件时粘贴橡胶衬垫增大摩擦，夹持高精度球面时粘贴聚四氟乙烯衬垫避免划伤表面，适配不同工况的使用需求。这类结构相比传统的三爪卡盘，对球面构件的适配性更强，夹持力分布更均匀，在需要球面抱紧定位的场景中能有效提升装夹稳定性，降低工件装夹变形的概率。
