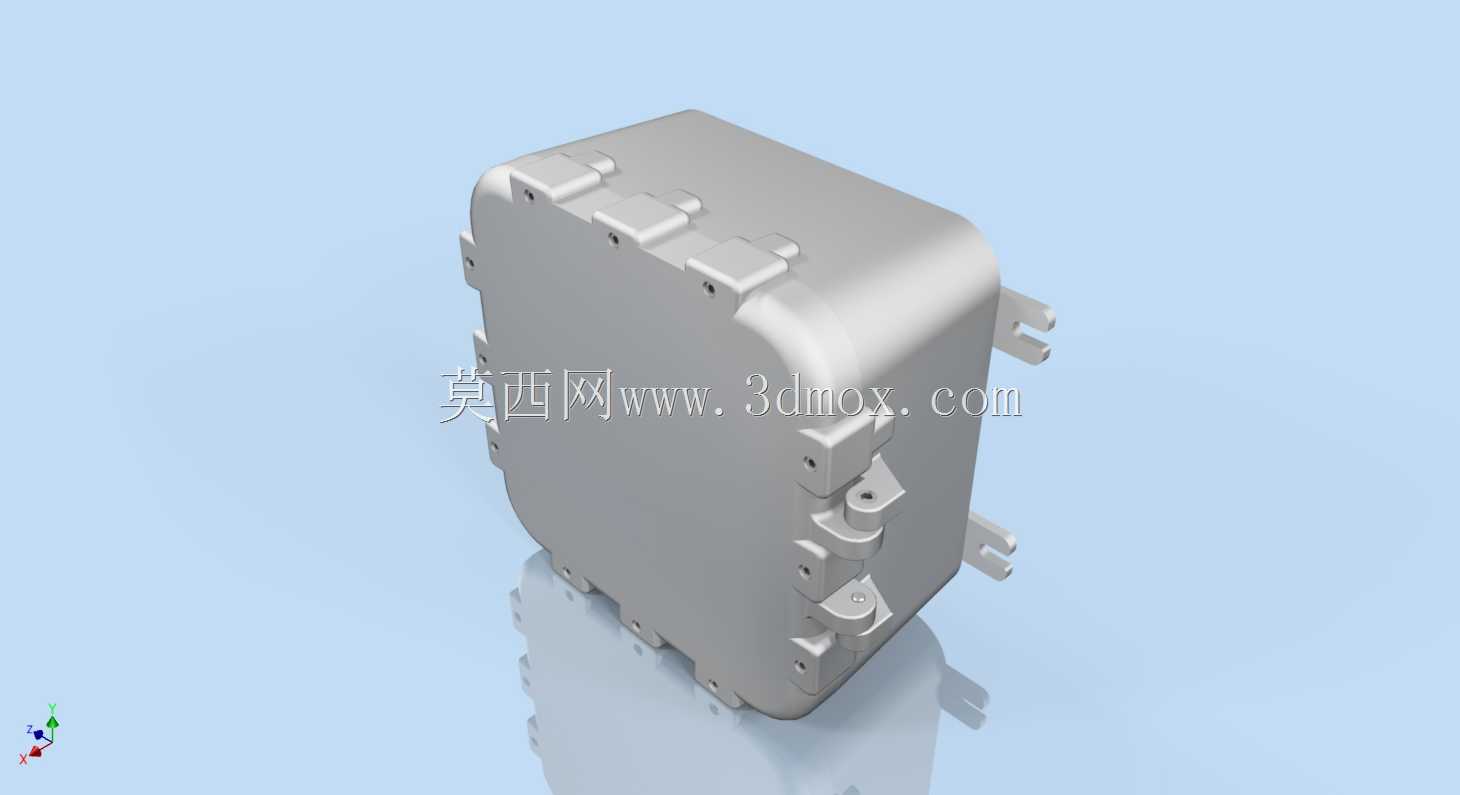

防爆型ATEX电气面板防护壳体结构

这款防爆电气面板防护壳体，主要面向存在易燃易爆气体、粉尘的高危工业作业场景设计，可广泛应用于石油开采炼化厂区、化工生产车间、油气储运站点、煤矿井下作业区域、粉尘浓度较高的粮食加工与金属打磨车间等符合ATEX防爆标准要求的作业环境，作为现场电气控制回路、信号采集模块、接线转接单元的承载防护结构，为内部电气元件提供可靠的防爆隔离防护，避免内部电路打火、元件温升引燃外部易燃易爆介质，同时阻隔外部腐蚀性气体、粉尘、水汽侵入壳体内部，保障电气系统在高危环境下的长期稳定运行。

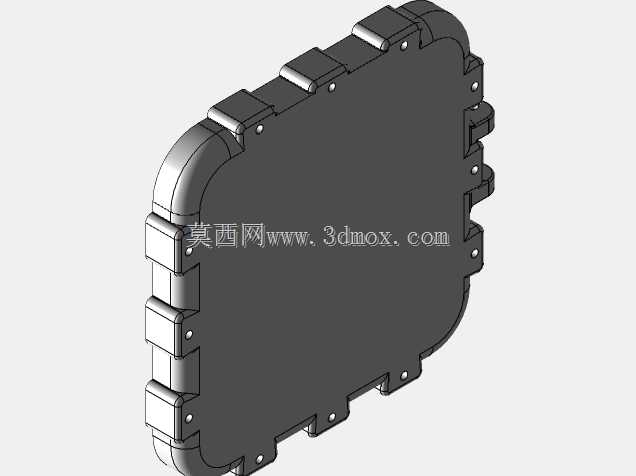

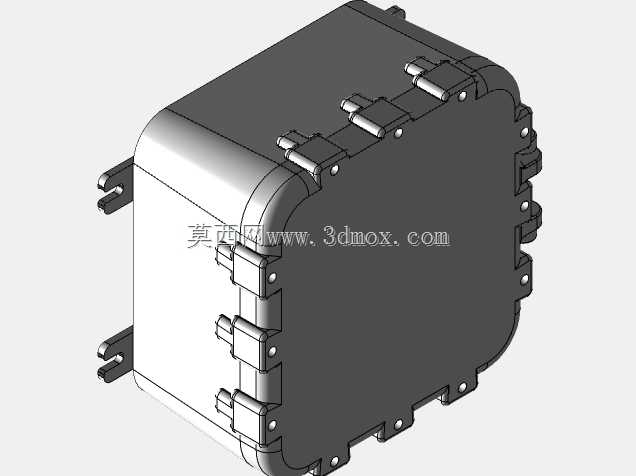

从功能特性来看，该壳体采用带锁扣的快开式门体结构，门体与主体框架之间设置了多组均匀分布的卡扣锁紧结构，配合密封压边设计，能够保证门体闭合后整体的密封防护等级，同时在日常运维检修时无需借助额外工具即可快速开启门体，大幅提升现场运维的效率。壳体侧面预留了多组标准化的安装固定耳座，耳座上开设了适配通用安装螺栓的通孔，可直接将壳体固定在墙面、设备支架、生产管线旁的安装立面上，安装适配性较强。壳体边角做了圆弧过渡处理，既避免了尖锐边角在安装运维过程中造成人员磕碰损伤，也能够减少壳体在受外力冲击时的应力集中问题，提升整体结构抗冲击强度。

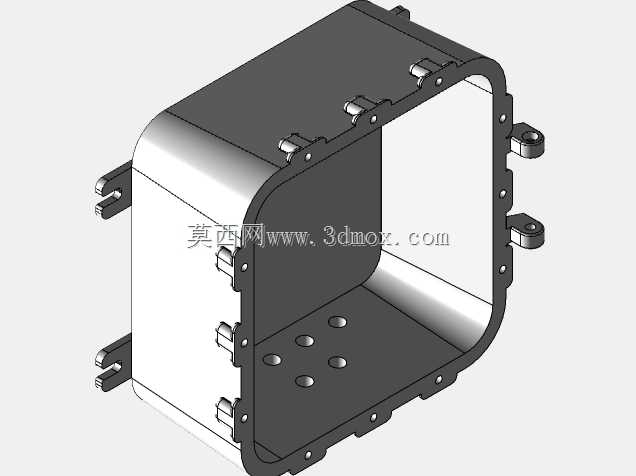

在设计思路上，该结构优先满足防爆防护的核心需求，整体采用等壁厚的壳体设计，在保证结构强度满足防爆承压要求的前提下，尽可能控制壳体整体重量，降低安装负载。门体与主体之间设置了明确的装配约束关系，开合路径清晰，不会在开关过程中与内部安装的电气元件发生干涉，内部预留了充足的元件安装空间，可根据实际项目需求灵活布置导轨、接线端子、控制按钮、信号模块等常用电气元件，使用者可根据具体的项目回路需求，对壳体的开孔位置、内部安装支架结构进行二次编辑修改，适配不同的电气配置方案。

从安装边界来看，该壳体整体为方正的箱型结构，外部轮廓规整，安装耳座突出壳体侧面的尺寸经过统一规划，不会额外占用过多安装空间，在多台柜体并排安装时也能够保持排布整齐，适配各类工业现场的紧凑安装空间需求。壳体表面做了平整化处理，后续可根据使用场景做防腐喷涂、标识印刷等二次处理，满足不同厂区的视觉识别与防腐要求。
