壁挂式钣金电气控制箱体结构设计

这款壁挂式钣金电气柜主要应用于工业生产车间、商业建筑配电区域、民用设施配套供电点位等场景，作为低压电气元件的承载防护载体使用，可容纳断路器、接触器、接线端子排、小型控制模块等各类电气元器件，为内部电气部件提供可靠的物理防护与规整的安装空间，避免外界粉尘、水渍、意外触碰对电气回路造成干扰或损坏，保障配电与控制回路稳定运行。

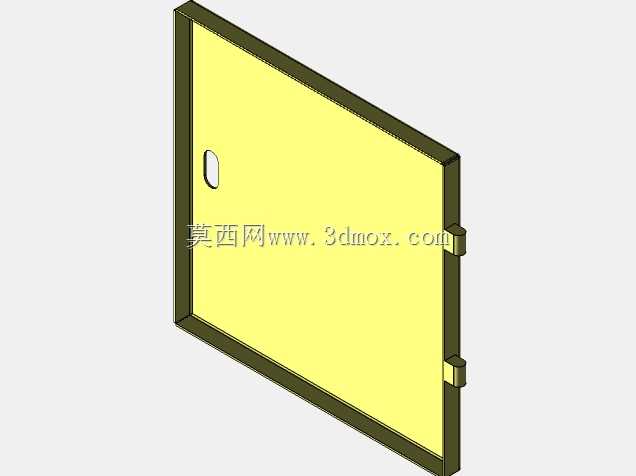

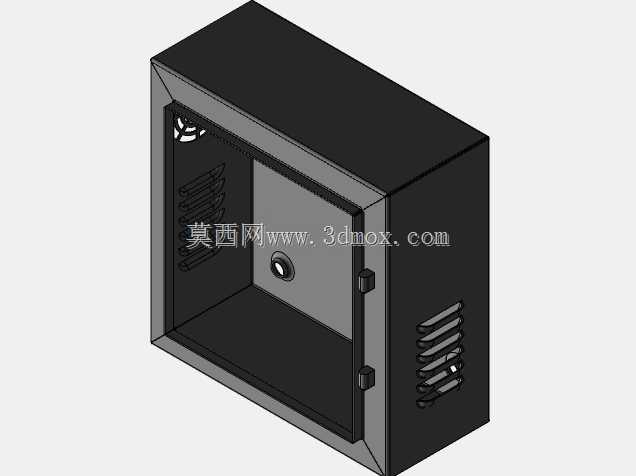

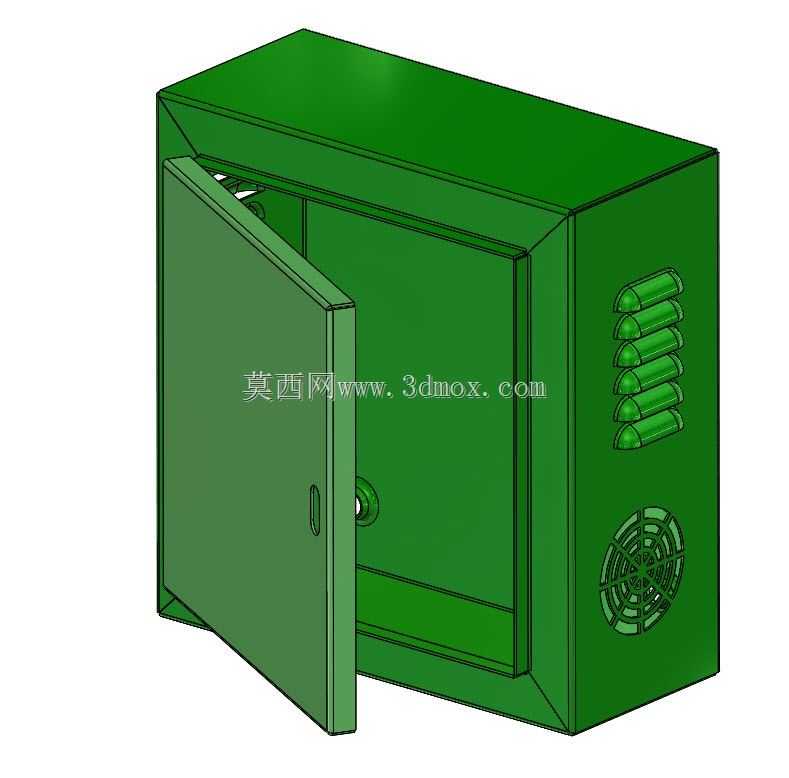

从功能特性来看，柜体采用单开门侧开结构，门体配置内嵌式抠手，开合操作顺畅无卡顿，门体与柜体框架的贴合处预留密封安装位，可加装密封胶条提升防护等级；柜体侧部设计多组横向冲压成型的散热格栅，下部配置轴流风扇安装位，可形成下进侧出的散热风道，及时带走内部元器件运行产生的热量，避免柜内积热导致元件性能衰减；柜体背部预留壁挂安装孔位，可直接通过膨胀螺栓固定在墙面或设备支架上，无需额外配套落地安装基座，适配狭小空间的安装需求。

在设计思路上，整体采用等厚钣金折弯成型工艺，所有折边均做圆角钝化处理，避免加工与安装过程中划伤操作人员；柜体内部预留通用安装梁固定位，可根据实际元件排布需求调整安装横梁的位置，适配不同规格尺寸的电气元件安装；柜门内侧预留接地螺柱，可实现门体与柜体主框架的可靠接地，消除静电与漏电安全隐患；柜体的走线区域预留敲落孔位，施工时可根据进出线方向敲除对应位置的钣金封板，灵活布设进出线缆，无需额外现场开孔。

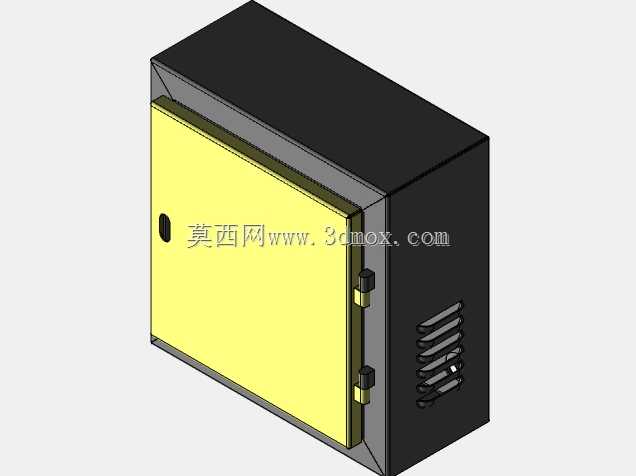

外形与安装边界方面，柜体整体为规整长方体结构，无外凸的尖锐结构，开门后门体可完全敞开至接近180度，不会遮挡柜内操作空间，安装时仅需预留背部贴合墙面的固定区域，以及前方开门操作的维护空间即可，侧部散热区域预留不小于5厘米的通风间隙，保障散热风道通畅，整体结构紧凑，空间利用率高，适配多数中小型配电与控制场景的安装使用需求。
