壁挂式工业电气控制防护箱体结构设计

这款壁挂式电气防护箱体主要面向工业现场低压电控、小型工控设备集成场景使用，可直接安装在生产车间墙面、设备侧方立面，用来容纳小型PLC模块、接线端子排、小型继电器组、信号转换模块等低压电控元器件，为内部精密电气部件提供可靠的物理防护，隔绝车间内的粉尘、切削液飞溅、意外磕碰等外界干扰，保障内部电控回路稳定运行。

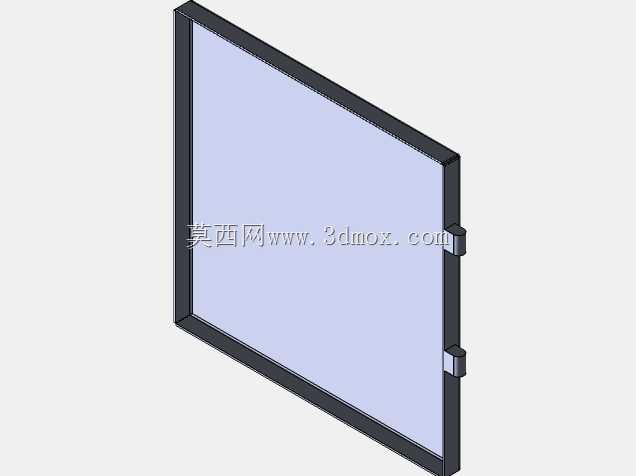

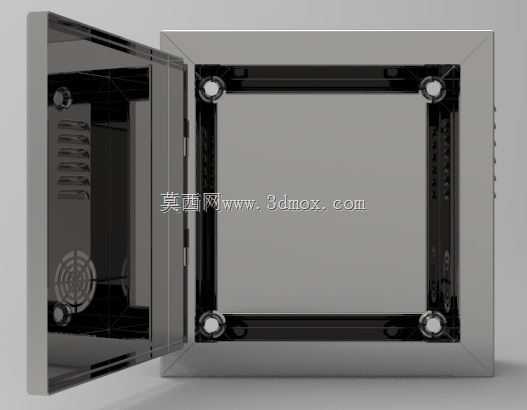

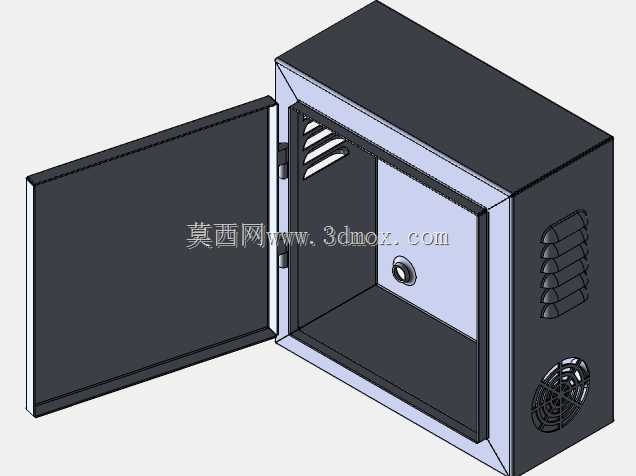

从实际功能特性来看，箱体采用单侧开门的铰接结构，门体与箱体主体通过侧边合页连接，开合角度可满足内部元器件安装、接线调试、后期运维检修的操作空间需求，门体闭合后可通过侧边锁具实现锁紧，避免非运维人员随意触碰内部带电部件，满足工业现场的安全防护要求。箱体侧面设计有阵列式冲压散热通风槽，箱体下部预留了轴流风扇安装位，可根据内部元器件的发热功率选配散热风扇，形成下进风、侧出风的散热风道，及时带走内部元器件工作产生的热量，避免密闭空间内积热导致元器件寿命缩短、工作异常。箱体背部设计有壁挂安装固定孔位，可直接通过膨胀螺栓固定在混凝土墙面或者设备金属立面上，安装边界预留了足够的螺栓操作空间，无需额外制作安装支架即可完成固定，大幅降低现场安装的施工成本。

在设计思路上，整体采用钣金折弯拼接的工艺路线，所有折边均做了圆角钝化处理，避免加工、安装、运维过程中锋利边角划伤操作人员，箱体内部预留了标准DIN导轨安装位，可兼容市面上主流的标准导轨式电气元件，无需额外定制安装支架，内部走线空间经过合理规划，强弱电走线区域做了物理分隔预留，可减少不同回路之间的信号干扰。箱体的外形尺寸适配常规小型电控系统的元件排布需求，整体厚度控制在合理范围内，安装后不会过度突出墙面，避免车间内物料转运、人员通行时发生碰撞，门体与箱体的接合处设计有翻边防水结构，可阻挡日常清扫时的飞溅水、车间冷凝水渗入箱体内部，防护等级可满足多数常规工业车间的使用要求。
