偏心压力机外置安全防护装置结构设计

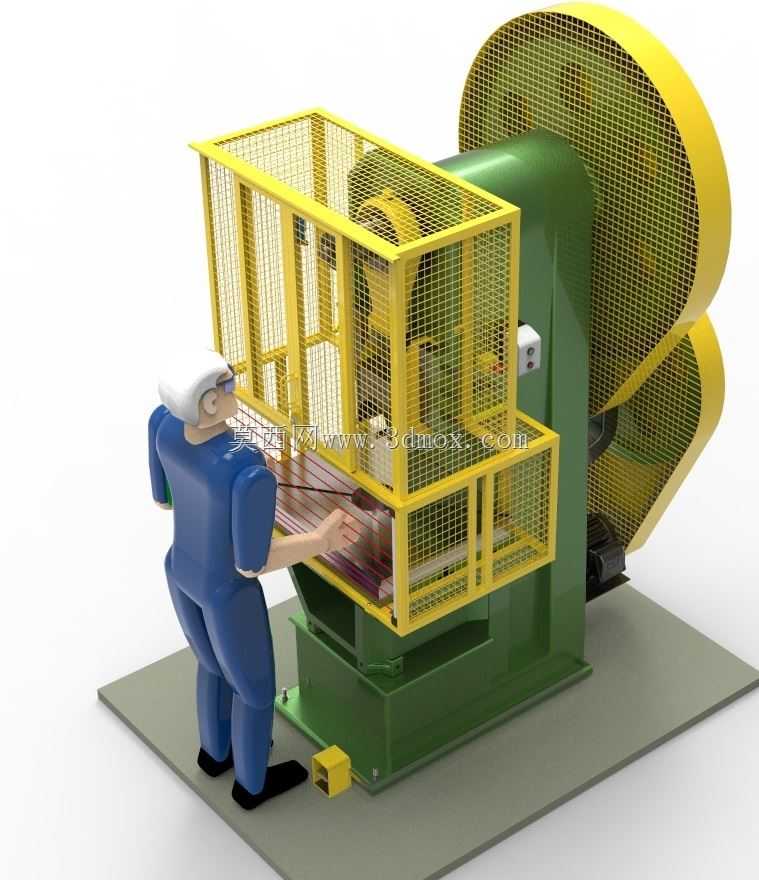

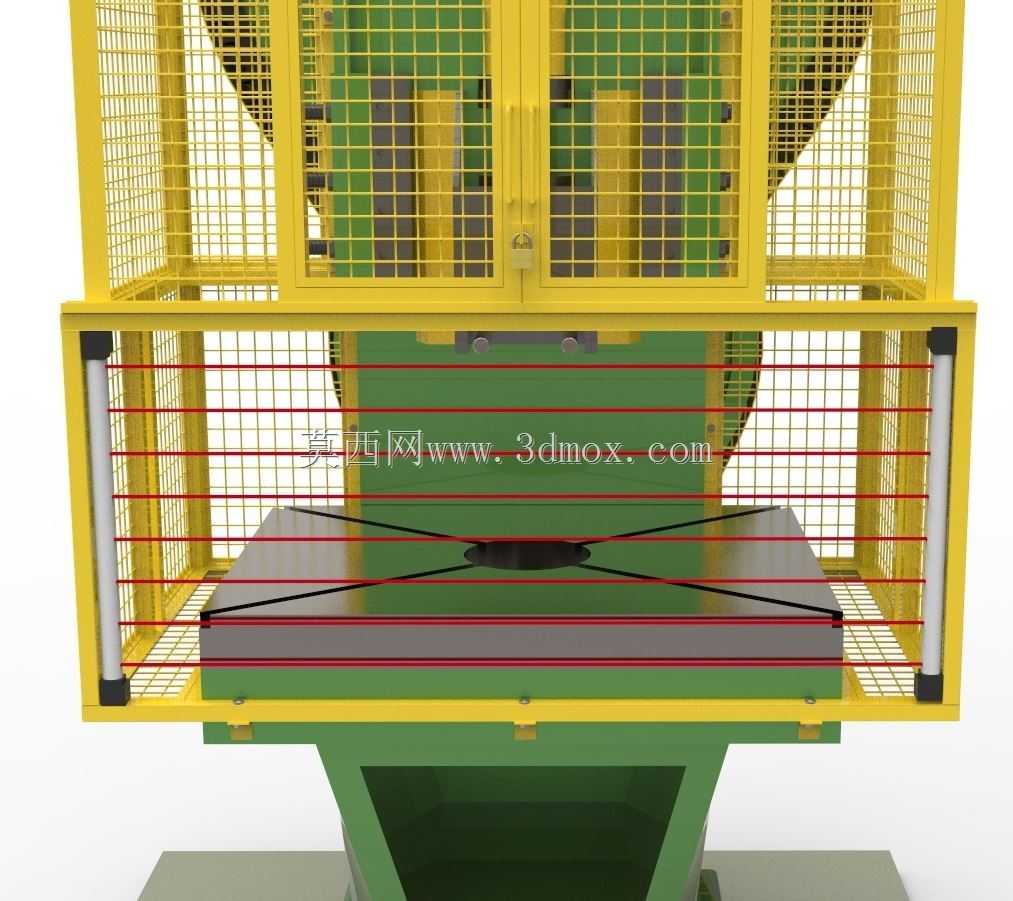

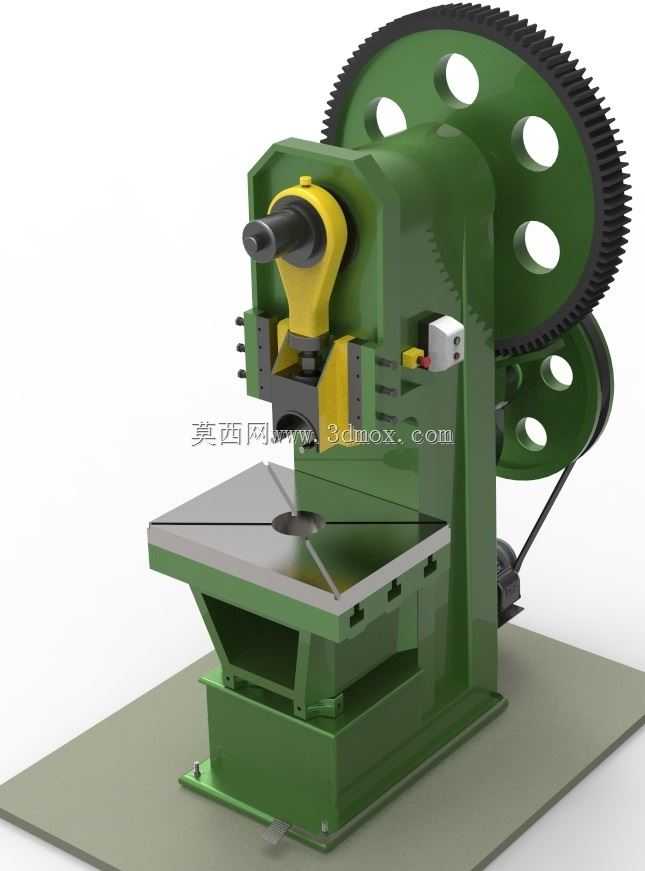

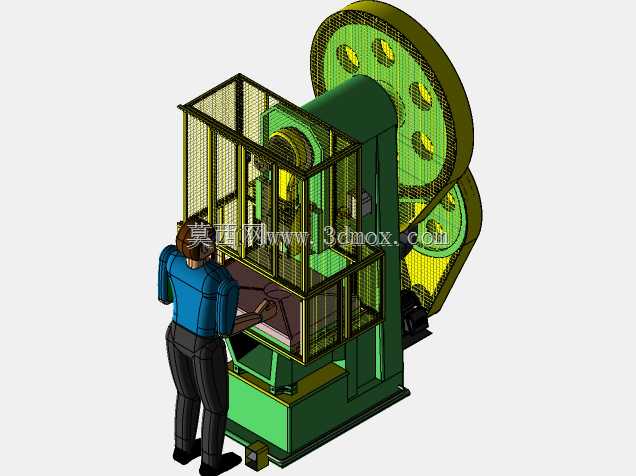

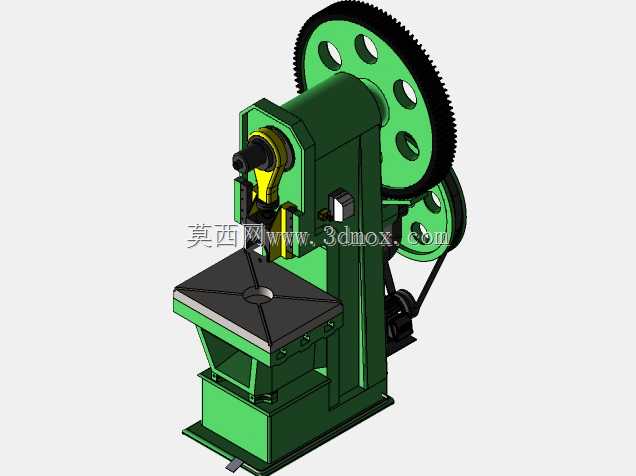

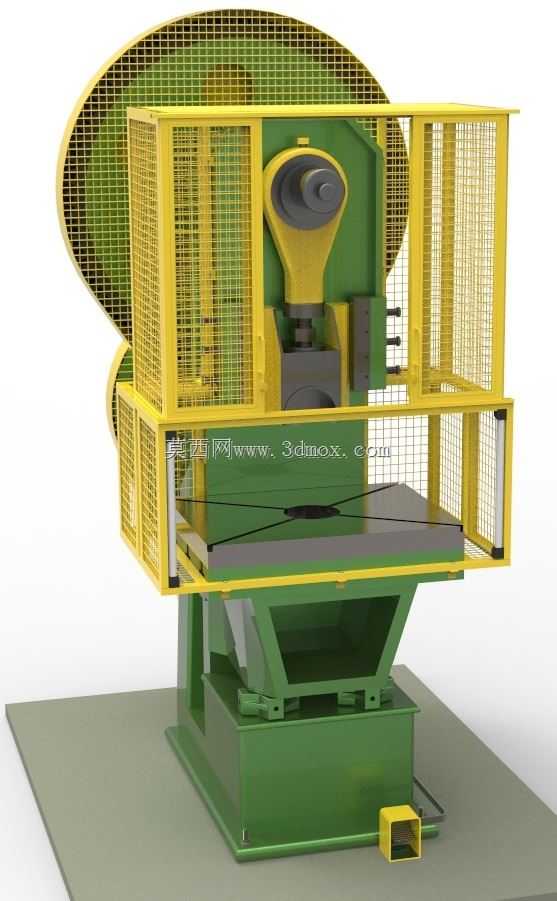

在冲压加工生产场景中，偏心压力机是五金冲压、钣金成型工序的核心加工设备，依靠偏心机构带动滑块做上下往复运动，完成落料、冲孔、折弯、浅拉伸等冲压作业，但传统开式偏心压力机的作业区域多为开放式结构，操作人员上下料过程中若出现误操作、设备连冲故障或滑块意外下行，极易引发机械伤害事故，这款外置防护装置正是针对这类作业风险设计的配套安全结构，可适配多数常规开式偏心压力机的加装改造需求，无需对设备主体结构做大规模改动即可完成装配。该防护装置的核心功能是在压力机滑块的作业行程范围内，形成可靠的物理防护屏障，同时不干扰正常的上下料操作与冲压加工流程：装置采用框架式防护结构，主体防护面正对操作人员作业位，可在滑块下行过程中阻挡肢体误入危险作业区，配套的触发联动结构可与压力机的行程控制回路衔接，当防护装置未处于到位状态时，压力机无法启动冲压行程，从硬件层面规避防护不到位引发的风险。设计过程中充分考虑了现场操作的实际需求，防护结构预留了足够的上下料操作空间，不会阻碍操作人员放置工件、清理废料的常规动作，同时针对偏心压力机作业时的振动特性，对防护装置的安装固定结构做了加强设计，避免长期受设备振动影响出现松动移位；防护装置的观察区域采用通透式设计，操作人员可清晰观察冲压区域的工件定位状态与加工过程，不会因加装防护遮挡作业视线。从安装边界来看，该防护装置依托压力机的机身立柱与工作台面做固定，整体外伸尺寸控制在工作台前方合理范围内，不会额外占用过多车间作业空间，适配工作台面宽度在常规区间的开式偏心压力机，安装点位避开了压力机的传动部件、飞轮与操作按钮区域，不会影响设备原有操作功能与日常维护检修作业，同时装置的可拆卸结构设计，也方便后续根据加工工件的尺寸差异调整防护范围，适配不同规格冲压件的生产需求。在五金加工、家电零部件冲压、汽配小零件成型等大量使用偏心压力机的生产场景中，这类外置防护装置可有效降低冲压作业的安全风险，兼顾安全防护与生产操作的便利性，是老旧压力机安全改造、新设备安全配套的实用结构方案。
