全铜塔式CPU风冷散热器结构设计

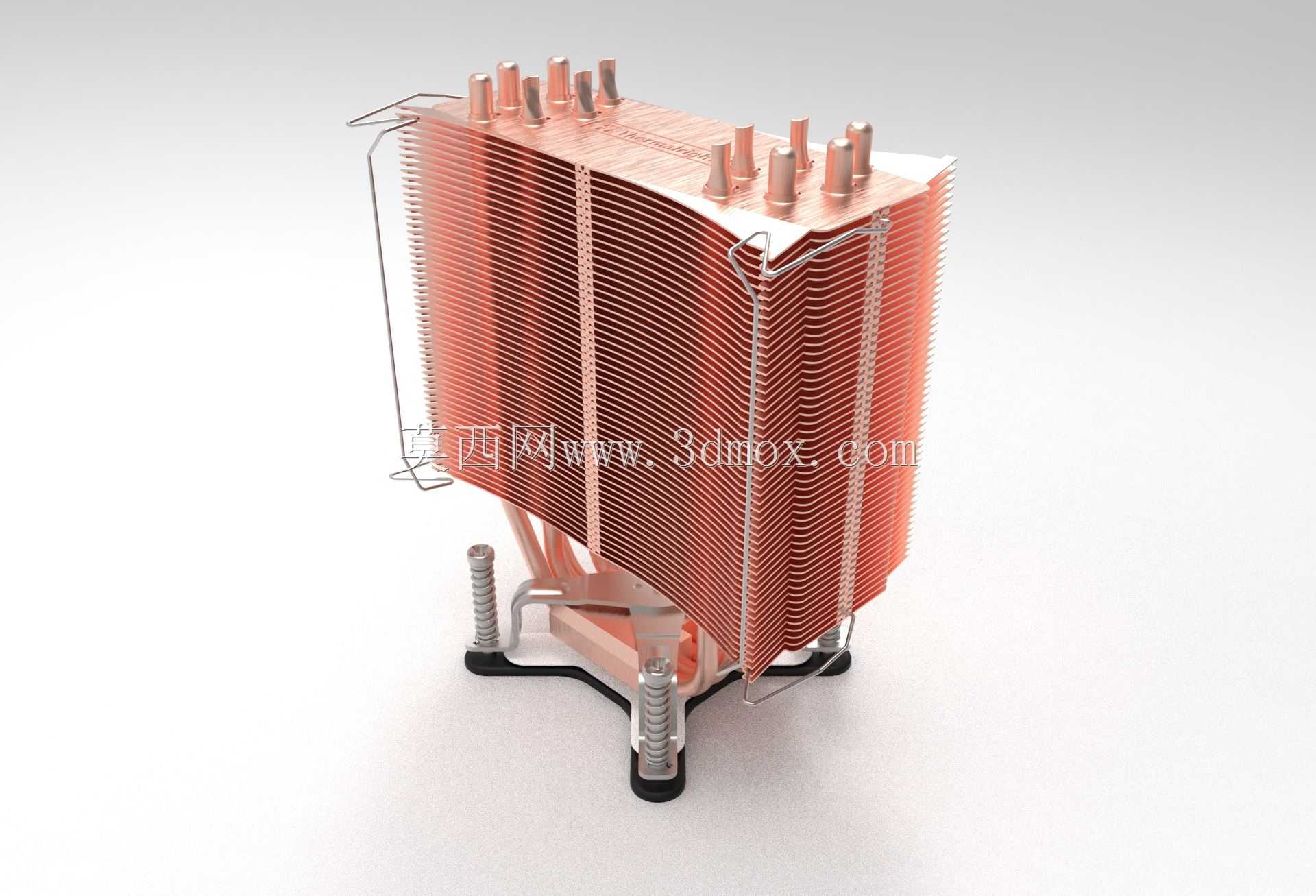

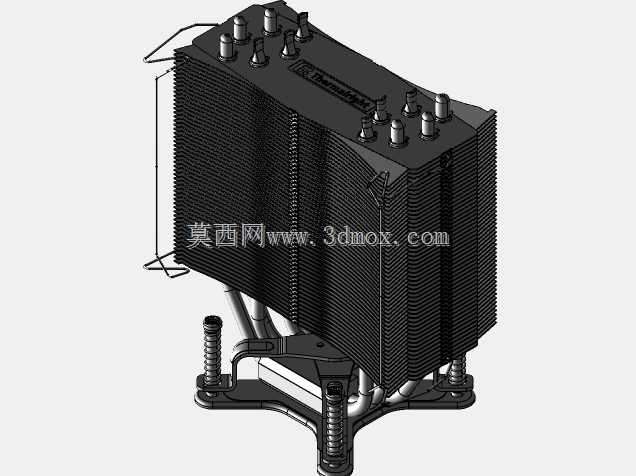

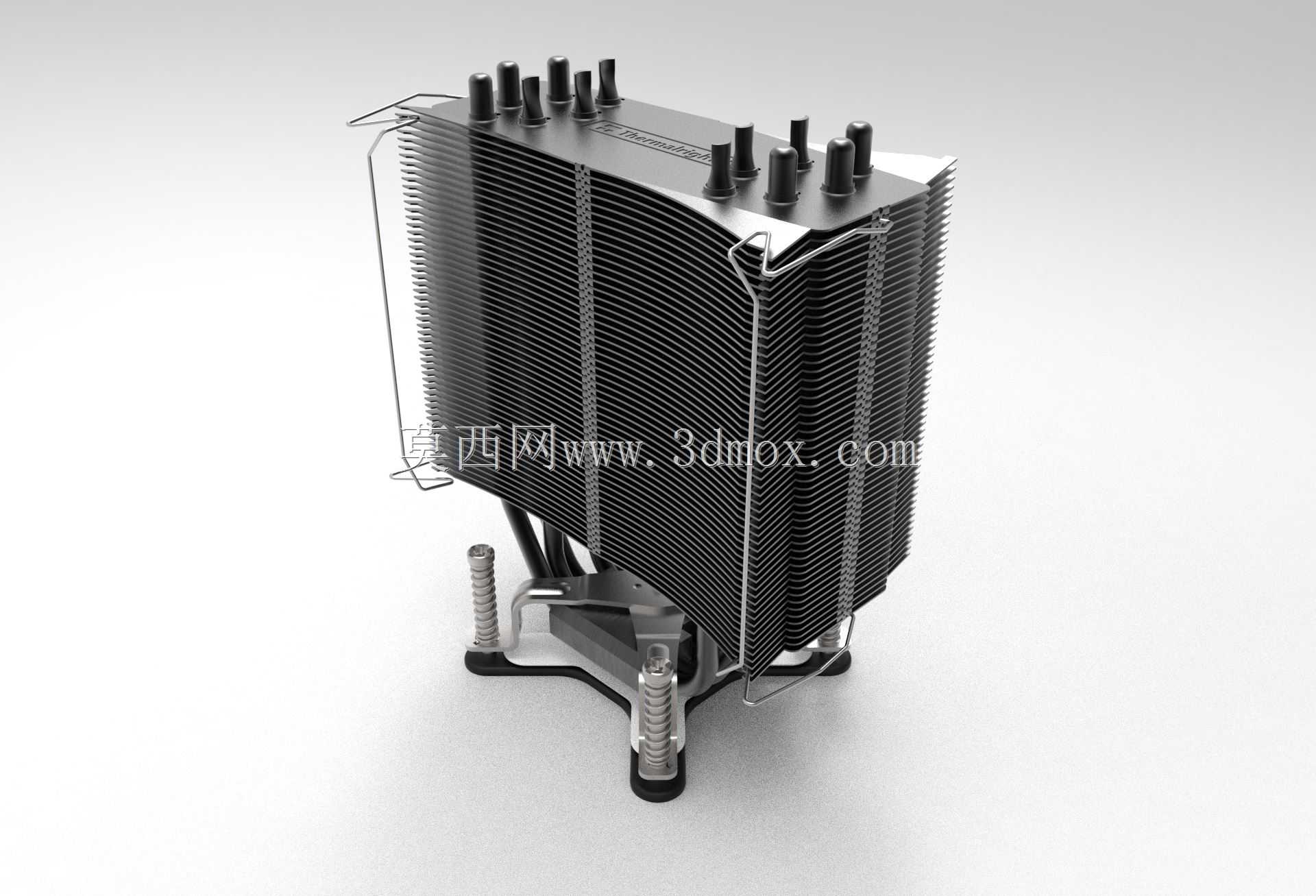

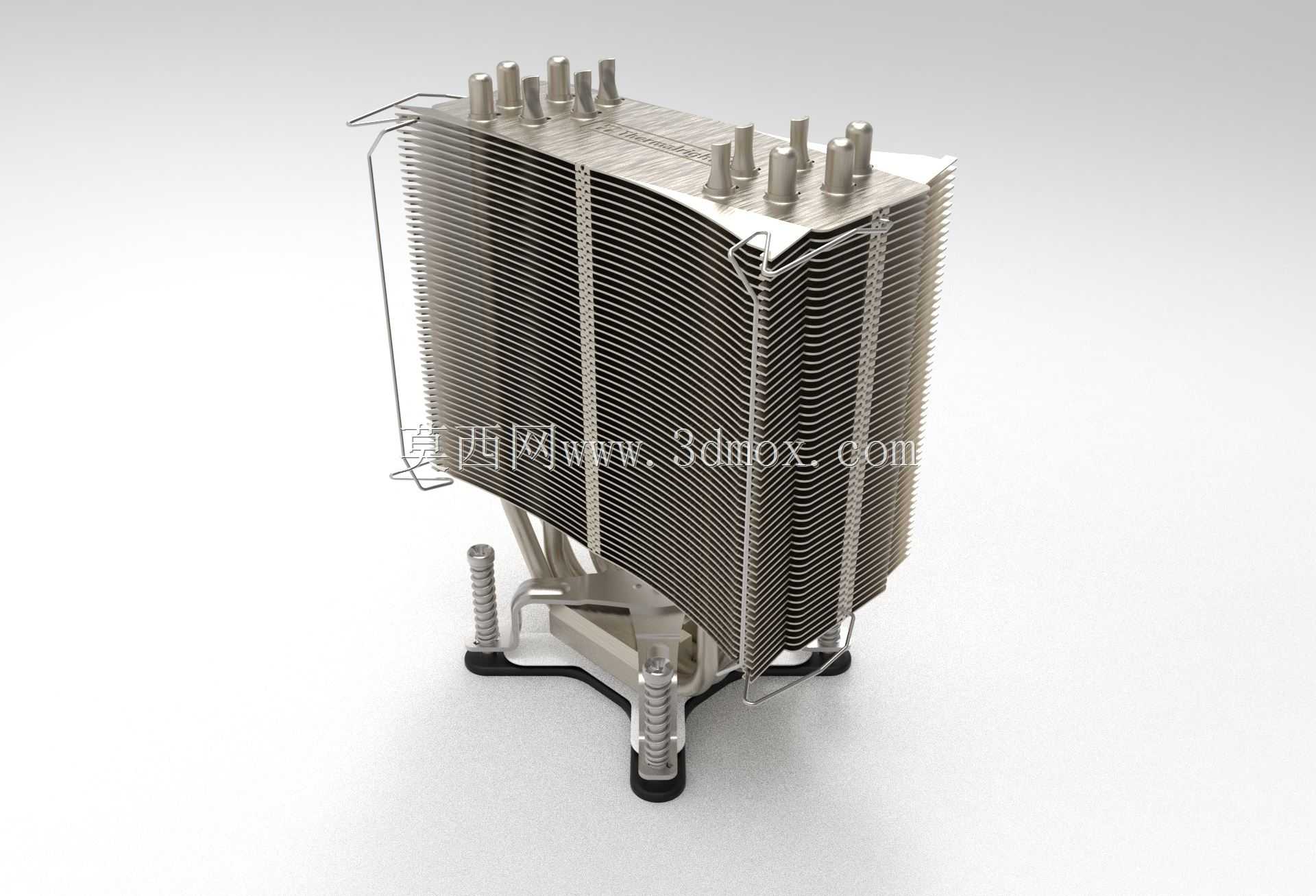

这款塔式CPU风冷散热装置，主要面向台式计算机、工业控制计算机、小型工作站的处理器散热场景，是直接接触处理器表面、将处理器运行产生的废热快速传导至空气流道中的核心散热部件，能够在密闭机箱的有限空间内，持续带走高负载运算下处理器累积的热量，避免处理器因温度过高触发降频保护、甚至出现硬件损坏的问题，保障计算设备长时间稳定运行。从功能特性来看，该产品采用全铜材质打造核心导热与散热结构，底座部分做了平整化贴合处理，能够与处理器顶盖形成充分接触，减少接触界面的热阻；多根直立热管贯穿密集排布的铜质鳍片组，依靠热管内部工质的相变循环，将底座吸收的热量快速均匀分散到每一片鳍片上，相比纯铝材质的散热结构，铜的高导热系数能够大幅缩短热量传导的路径，提升热交换效率。鳍片采用了等间距冲压成型的排布设计，每片鳍片之间预留了均匀的通风间隙，既能够保证气流顺利穿过鳍片间隙带走热量，也能在有限的体积内最大化拓展散热接触面积，同时鳍片边缘做了折边加固处理，避免长期使用后鳍片出现变形倒伏、堵塞风道的问题。在设计思路上，这款产品采用了单塔侧吹的结构布局，安装后散热风道与机箱内部的前后风道走向完全一致，能够借助机箱自带的进出风气流提升散热效率，不需要额外打乱机箱内部的风路循环；固定结构采用了带弹簧预紧的螺丝安装方案，安装时可以通过弹簧的压缩量控制底座对处理器表面的压力，既能够保证底座与处理器紧密贴合，也不会因为压力过大压损处理器核心或者主板PCB。从安装边界来看，该产品的整体外轮廓方正，鳍片组的宽度与高度控制在常规ATX、MATX机箱的CPU散热限高范围内，不会与带高马甲的内存插槽、主板供电散热装甲产生安装干涉，底部的扣具结构兼容主流的处理器安装孔位，不需要额外改造主板或者机箱即可完成固定；散热鳍片的顶部预留了风扇安装的卡扣位，可以根据实际散热需求匹配对应尺寸的轴流风扇，在低负载场景下也可以搭配低转速风扇实现静音运行，兼顾散热性能与使用噪音的平衡。整个结构没有多余的冗余设计，所有部件都围绕热量快速传导、高效交换的核心目标设计，铜质结构的耐用性更强，长期使用也不会出现材质氧化导致导热性能大幅衰减的问题，能够适配从日常办公到高负载运算的不同使用场景的散热需求。
