40x30规格铝制插片式散热结构件

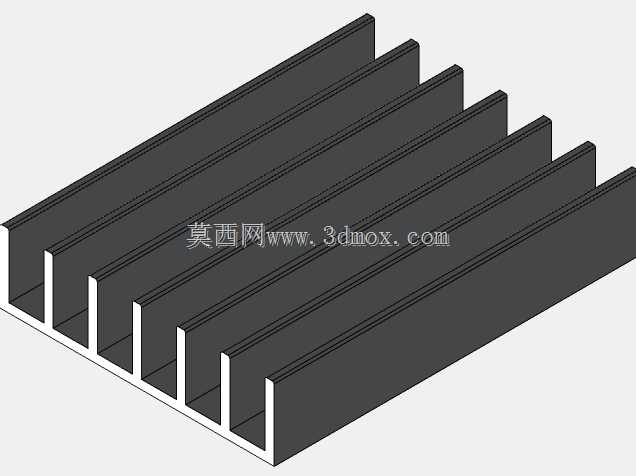

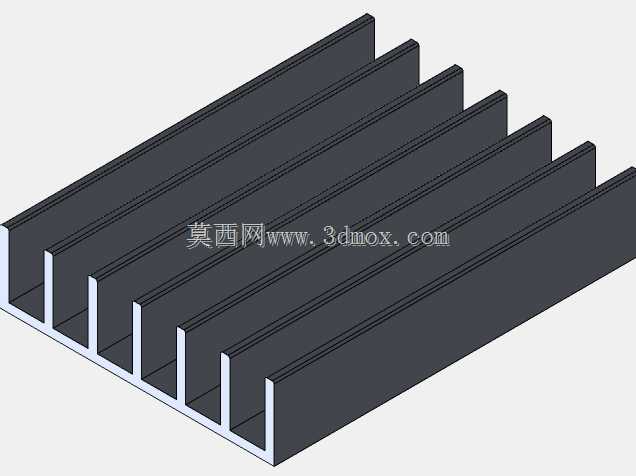

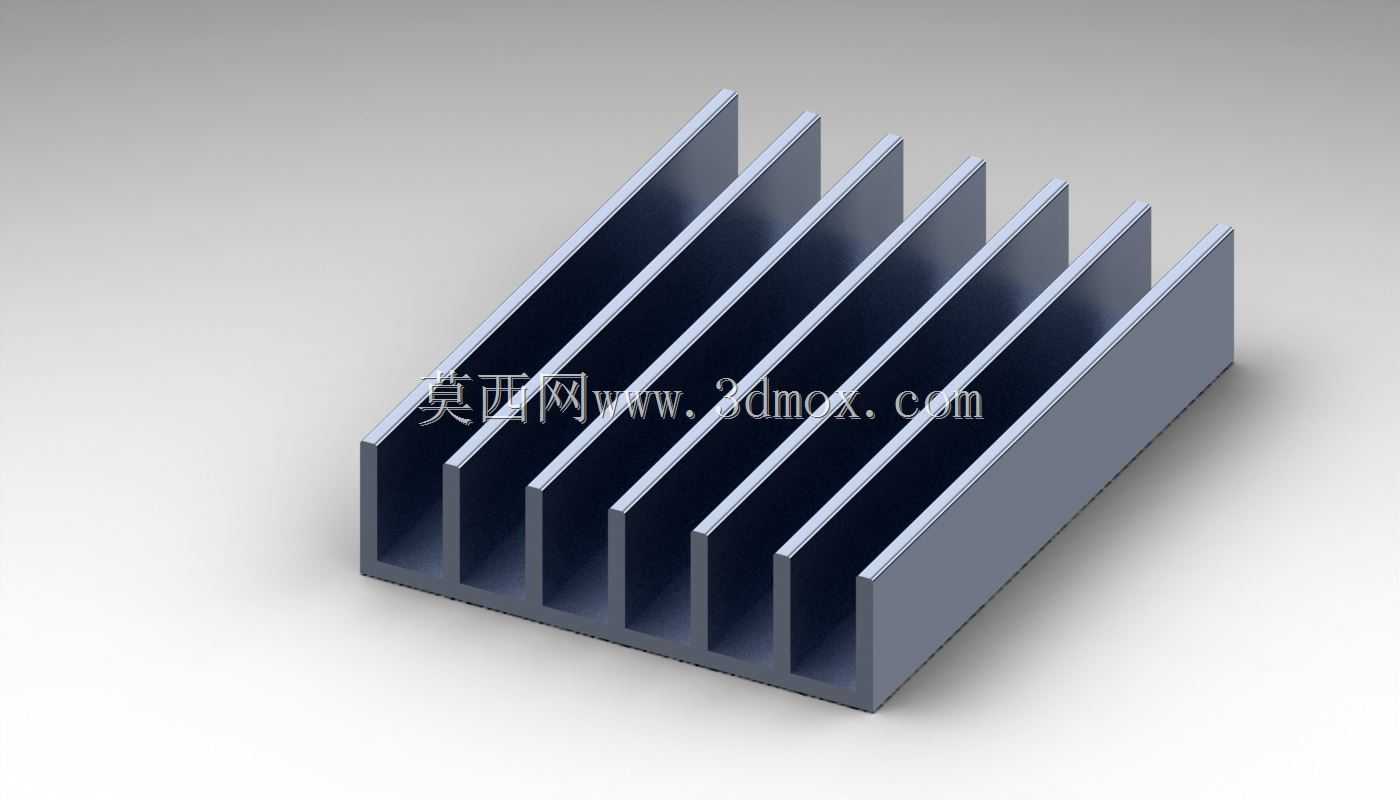

这款40x30规格的插片式散热结构件，主要面向小功率电子元器件、工控板卡模块、小型电源模组的被动散热场景，在消费电子适配器、嵌入式工控主板、LED驱动模块、小型通讯终端设备中应用广泛，依靠自然空气对流完成热量传导交换，无需额外搭配散热风扇即可满足常规工况下的散热需求，能有效降低元器件工作温度，避免芯片、功率器件因过热出现性能衰减、寿命缩短甚至热击穿损坏的问题。从设计思路来看，这款散热件采用等间距平行直肋结构，基底部分为平整实心结构，保证与发热源表面可以充分贴合，降低接触热阻，肋片垂直于基底均匀排布，在有限的外形尺寸内最大化拓展了与空气接触的换热面积，同时直肋走向顺着自然对流的空气流动方向设计，减少空气流动的阻力，让受热上升的热空气可以顺畅从肋片间隙排出，带动周围冷空气持续补充到肋片间隙中，提升自然对流的换热效率。外形尺寸上，整体安装边界控制在40mm宽度、30mm高度范围内，基底厚度经过热阻计算优化，既保证热量可以快速从接触面向各肋片均匀传导，又不会占用过多的安装空间，肋片的厚度与间距经过匹配设计，在铝挤加工工艺允许的范围内，平衡了结构强度与散热面积的关系，不会因肋片过薄导致加工变形、安装受力弯折，也不会因肋片间距过小造成积灰堵塞风道，长期使用过程中性能衰减幅度更低。安装适配性上，平整的基底表面可以适配导热胶贴、导热硅脂等多种界面材料，既可以通过背胶直接粘贴固定在发热器件表面，也可以预留安装孔位通过螺丝锁紧固定在PCB板或者设备壳体上，适配不同的装配需求。整体结构采用一体化铝挤成型工艺，结构一致性好，批量生产的精度稳定，肋片边缘做了钝化处理，避免装配过程中划伤操作人员或者周边的线路，金属铝材质本身导热性能优异，重量较轻，不会给设备整体带来过多的负重，在小空间、低噪音要求的散热场景中，这类结构的散热件相比带风扇的主动散热方案，没有运转噪音、没有机械磨损部件，使用寿命更长，维护成本极低，非常适合对可靠性要求高、长期连续运行的小型电子设备使用。
