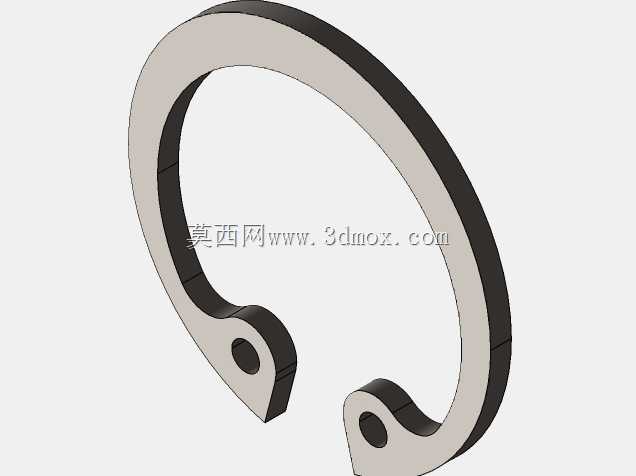

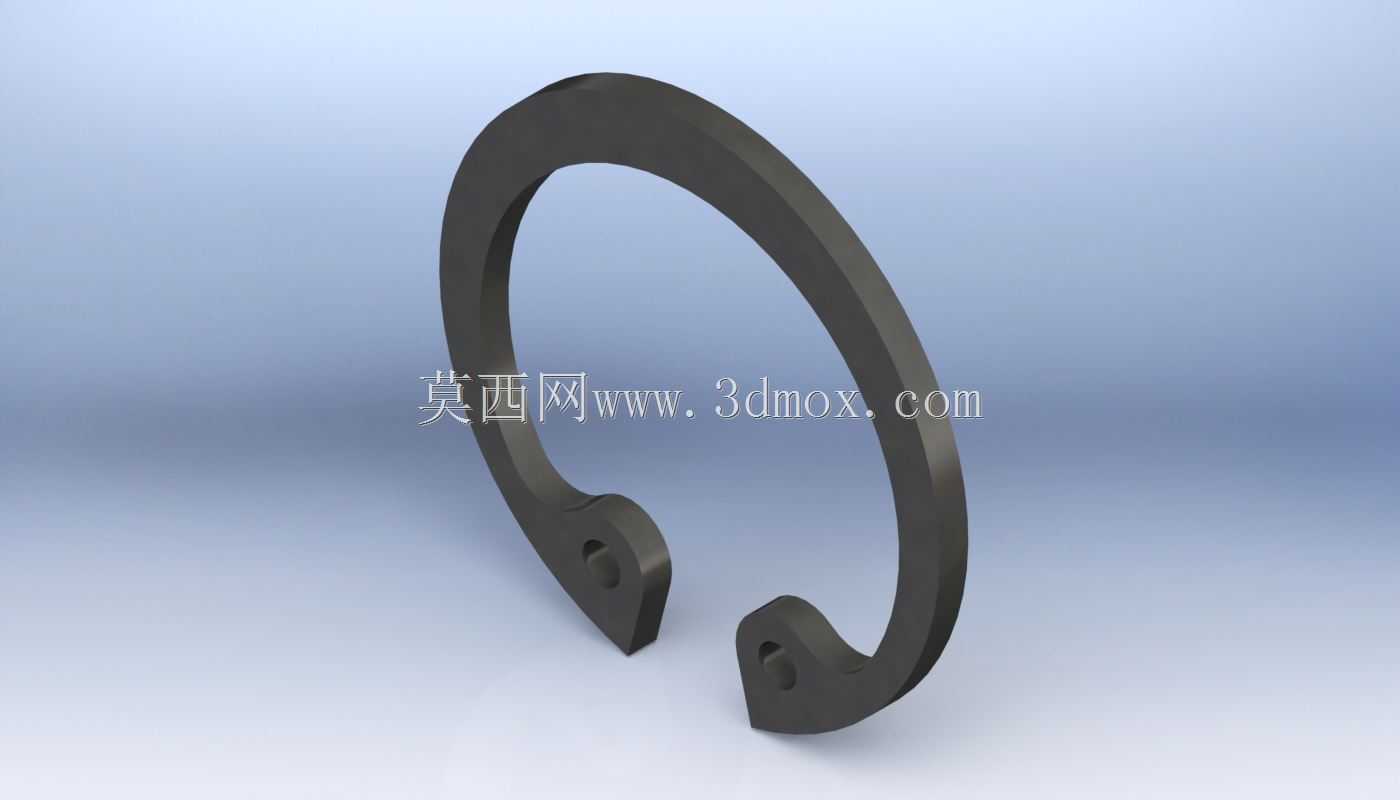

重型孔用DIN472标准20规格弹性挡圈

这款重型孔用弹性挡圈是机械装配领域常用的轴向限位紧固件，主要适配公称直径20的安装孔位，广泛应用在液压阀组、减速机腔体、泵类壳体、传动轴承座等需要对孔内零件做轴向定位的工业场景中，能够在不额外加工螺纹孔、不使用螺栓紧固的前提下，快速完成轴承、衬套、轴套类零件的孔内限位，避免运转过程中零件沿轴向窜动移位，保障整套传动或承压结构的运行稳定性。从实际使用场景来看，这类重型挡圈相比普通轻型孔用挡圈，拥有更厚的截面尺寸与更强的抗剪切能力，能够承受更大的轴向冲击载荷，常被用在工程机械、重型机床、农业装备的传动箱内部，适配工况更复杂、负载波动更大的装配环境，即使设备在频繁启停、变负载运转的状态下，挡圈也不会因为反复受力出现变形、脱出的问题。在功能设计上，这款挡圈采用开口C型结构设计，两端预留了专用的钳口装卸孔，安装时可以使用孔用挡圈钳夹住两端的装卸孔，将挡圈压缩至小于安装孔内径的尺寸后，顺利放入孔壁预先加工好的挡圈槽内，松开挡圈钳后挡圈依靠自身弹性张力牢牢卡入挡圈槽，外圈完全贴合槽壁实现固定；挡圈的内圈边缘会突出于挡圈槽的内侧平面，刚好挡住孔内安装的轴承外圈或者衬套端面，以此实现轴向位置的限定，整个安装过程无需额外焊接、粘接或者螺纹连接，装配效率高，后期维护拆卸也十分便捷。设计过程中，这款挡圈严格遵循DIN472标准的尺寸规范，截面厚度、开口间隙、自由状态外径、装卸孔位置都经过精准校核，安装时需要匹配对应规格的孔用挡圈槽，槽的深度、宽度、槽口圆角都需要和挡圈尺寸适配，避免出现挡圈无法完全卡入槽内、或者卡入后间隙过大导致松脱的问题；挡圈的边缘做了小圆弧过渡处理，不会在安装过程中刮伤孔壁或者被限位零件的端面，同时圆弧过渡也能减少应力集中，提升挡圈在承受轴向冲击时的抗断裂能力。从安装边界来看，这款挡圈仅适配内径20的标准安装孔，安装前需要确认孔壁挡圈槽的加工精度符合公差要求，挡圈装入槽内后，突出槽壁的内圈尺寸需要完全覆盖被限位零件的端面接触区域，保证受力均匀，避免局部受力过大导致挡圈变形；在有腐蚀或者高温的特殊工况下使用时，还可以根据需求选择对应表面处理或者材质的同规格挡圈，保障长期使用的可靠性。
