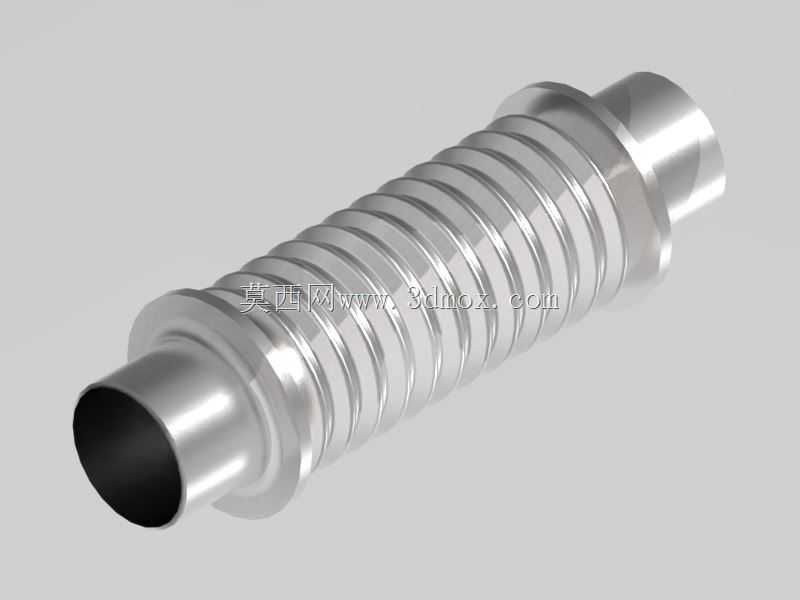

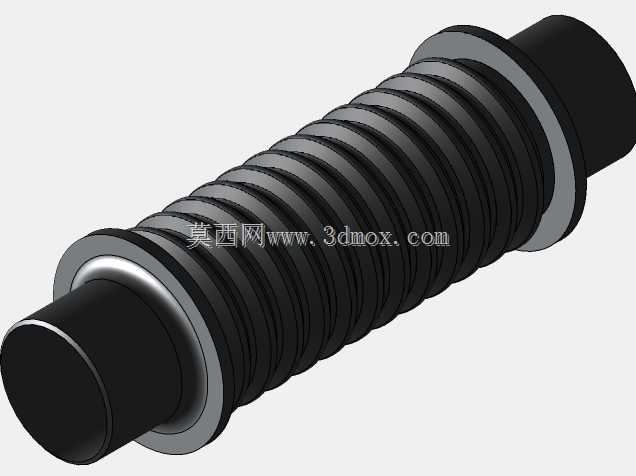

DN50焊接式波纹管膨胀节结构设计

这款DN50规格的焊接式波纹管膨胀节，是工业管路系统中核心的位移补偿元件，广泛应用在暖通空调给排水、化工流体输送、热力管网、真空设备配套、小型液压气动回路等场景中，主要用来吸收管路因介质温度变化产生的热胀冷缩位移，抵消设备运行带来的管路振动，同时补偿安装过程中产生的少量位置偏差，避免管路应力集中导致的焊缝开裂、法兰密封失效、管路变形等问题，保障整套管路系统长期运行的密封性与结构稳定性。产品整体采用直通式等径结构设计，两端为光滑圆柱焊接端，可直接与同通径的金属管路通过氩弧焊等工艺完成对接焊接，相比法兰连接形式，焊接连接的密封性能更可靠，不存在垫片老化渗漏的隐患，整体结构更紧凑，占用管路安装空间更小，适合安装空间受限、密封要求高的管路场景。中间的波纹管段采用薄壁环形波结构设计，波峰波谷过渡圆滑均匀，这种结构设计在保证足够轴向补偿能力的同时，兼顾了径向的承压能力，既可以实现轴向方向的伸缩补偿，也能吸收少量的横向与角向位移，波距设计经过反复校核，在反复伸缩工况下不会出现波节互相干涉、应力集中导致的疲劳开裂问题，整体刚度设计合理，不会对管路两端的连接设备产生过大的附加推力。两端的焊接端长度经过优化设计，预留了足够的焊接操作空间，焊接时不会因为高温传导损伤中间的波纹管结构，焊接端外径与标准DN50金属管路外径匹配，对接时无需额外变径处理，现场安装对位便捷。整体外形为轴对称回转结构，无突出的外置结构，安装时不需要预留额外的侧向操作空间，可直接嵌入管路直线段完成安装，通径全程保持一致，不会产生额外的流体阻力，介质流经时不会出现明显的压损，也不容易在内部残留介质杂质，适合输送洁净流体、有卫生要求的工况场景。设计过程中充分考虑了管路的实际运行工况，波纹管的壁厚、波数、波高参数都经过力学仿真校核，在额定压力工况下可以长期稳定工作，反复伸缩循环次数满足工业管路的使用寿命要求，两端焊接端与波纹管的连接采用过渡段结构，避免截面突变带来的应力集中，焊接连接处的强度不低于母材强度，可承受管路运行中的压力波动与振动冲击。
