多工位弧形定位安装连接板结构设计

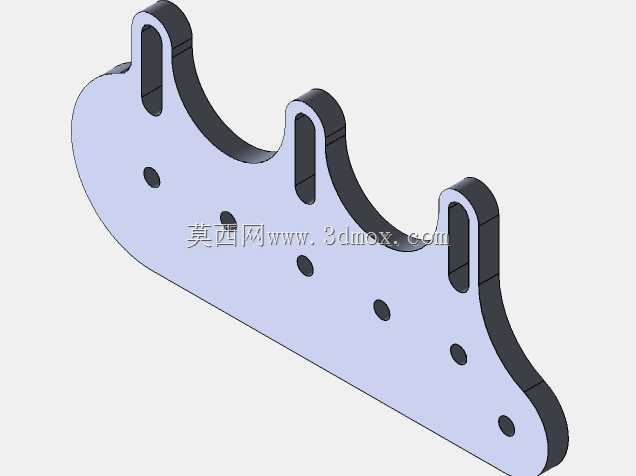

这款弧形连接板属于机械装配系统中的基础定位连接构件，主要应用在多工位并行排布的轴类组件限位固定场景中，常见于轻工自动化生产线的料道分隔、纺织机械的走线导杆固定、小型输送设备的侧部挡条安装，以及乐器组件、运动器材的多点位并行支撑结构中，承担分散承载、精准限位、并行固定多个同规格杆状组件的核心作用。从功能特性来看，该构件采用一体化板式结构，整体沿长度方向做适配安装面的弧形轮廓设计，能够完美贴合弧形安装基座的曲面外壁，避免直边板件在曲面安装时出现的贴合缝隙、受力不均问题；板体上沿弧形轮廓等距排布三个带凸台的长圆孔安装位，每个长圆孔都预留了一定的调节余量，装配时可以根据杆状组件的实际安装位置做小范围的距离微调，抵消加工装配带来的累计误差，长圆孔周边的加厚凸台设计，能够大幅提升孔位的结构强度，避免反复调节或者长期受力时出现孔位变形、开裂的问题。板体下半部分沿弧形走向均匀排布五个圆形通孔，用于板件自身与底部基座的紧固连接，孔位间距经过力学测算，能够让板件安装后每个受力点的载荷均匀分散，不会出现局部应力集中导致的板件翘曲变形。在设计思路上，这款构件优先考虑了安装适配性与长期使用的结构稳定性，整体轮廓的弧形曲率完全匹配常见的弧形安装基座曲率，板件边缘做了均匀的倒圆角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能减少应力集中点提升板件的抗疲劳强度；三个长圆孔的宽度尺寸与常用的导向杆、固定杆直径做了适配设计，安装时杆体穿过长圆孔后可以通过侧面顶丝或者端部螺母完成锁紧固定，不需要额外加工转接件，能够有效减少装配环节的零件数量，提升整体装配效率。从安装边界来看，该板件属于薄型板式构件，整体厚度适配常规的五金紧固件安装深度，安装时只需要在基座对应位置预留对应五个圆孔的螺纹安装位，即可完成板件的固定，板件向外延伸的弧形轮廓不会超出常规安装空间的边界，三个长圆孔的位置高度统一，安装后的杆状组件能够保持平行度一致，不会出现高低错位影响后续组件运行的问题；板件整体采用等厚设计，既可以采用金属板材冲压成型做量产加工，也可以采用整块板材铣削成型做小批量定制，加工工艺适应性强，能够满足不同场景下的成本与精度需求。
