斜座式双孔铰接支撑构件结构设计

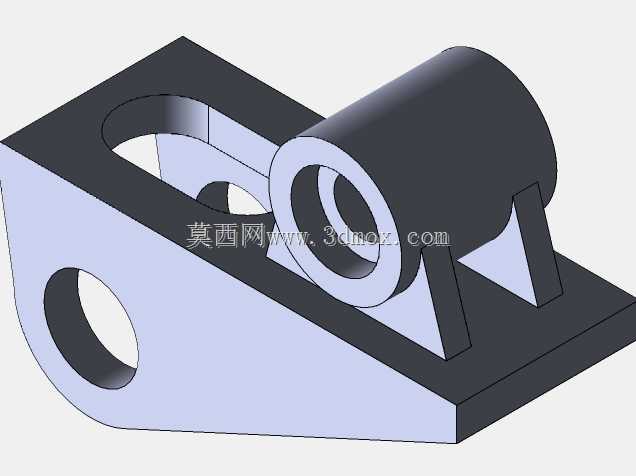

该支撑构件主要应用于轻工自动化生产线、小型物料输送设备以及非标工装夹具的铰接支撑场景，作为设备运动副与固定机架之间的衔接承载部件，可同时实现两个垂直方向的铰接连接需求，适配需要小范围角度摆动的从动连杆、导向摆臂等组件的安装固定。在实际设备运行过程中，该构件承担来自摆臂组件的径向载荷与小幅冲击载荷，通过自身的一体化斜座结构分散受力，避免局部应力集中导致的构件变形，保障铰接部位转动顺畅无卡滞。从功能特性来看，构件主体采用一体化铣削成型的斜置基座结构，基座左侧设置大直径横向铰接通孔，用于与设备固定机架的铰接轴配合，实现构件自身相对于机架的小角度摆动调节；基座上部通过两个三角形加强筋支撑卧式圆筒状铰接套筒，套筒内孔用于穿装摆臂组件的连接转轴，两个加强筋沿套筒轴向对称布置，可有效承载摆臂运动过程中产生的倾覆力矩，避免套筒与基座衔接处出现断裂风险；基座平面上开设的长圆形减重孔，在不降低整体结构强度的前提下减少了构件自重，同时可作为安装过程中的起吊对位孔使用，降低现场装配的操作难度。设计过程中优先遵循等强度设计原则，对基座与套筒衔接的圆角部位做了应力释放优化，所有孔位边缘均设置倒角，既消除了机加工产生的毛刺锐边，也避免了轴件安装过程中出现刮蹭损伤；铰接套筒的内孔与基座侧孔的轴线垂直度公差控制在0.02mm以内，保障转轴安装后转动灵活无偏磨。在安装边界方面，构件底部为平整安装贴合面，可直接与设备安装基板通过螺栓压紧固定，左侧铰接孔的中心高度、上部套筒的轴线高度以及两个孔位的中心距均按照常规小型自动化设备的安装空间做了适配，整体外轮廓无突出的尖锐结构，安装后不会与周边运动部件产生干涉，可直接替换同安装尺寸的铸造支座，无需对原有设备的安装位做二次改造，适配性较强。
