立式铰接支撑固定支座结构设计

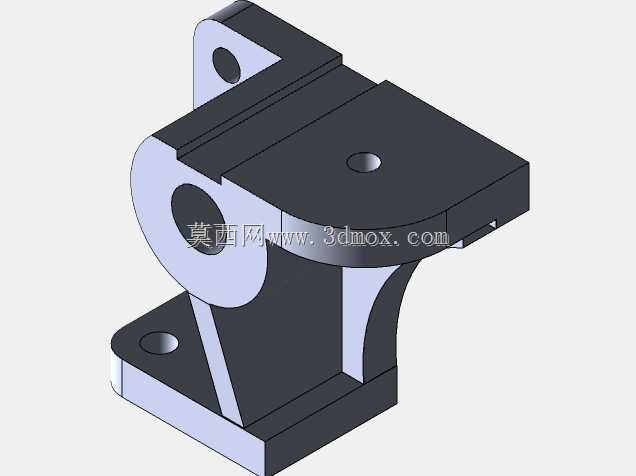

该立式铰接支撑固定支座是工业机械传动与支撑系统中常用的连接承载构件，主要应用于各类需要实现铰接转动同时承担静态、动态载荷的设备场景，常见于自动化生产线的摆动工位、输送设备的转向连接段、工装夹具的角度调节模块以及小型专用设备的支撑铰接部位，能够在实现部件间相对转动自由度的同时，保证整体连接结构的刚性与稳定性，避免运行过程中出现连接松脱、载荷偏移等问题。从实际用途来看，该构件一方面承担上部安装部件的垂直载荷与水平方向的倾覆力矩，通过底部的安装板将载荷均匀传递至设备基座，另一方面通过中部的铰接通孔配合销轴类零件，实现上部连接部件的小角度摆动或转动，适配设备运行过程中需要的角度补偿、位移缓冲需求，减少刚性连接带来的应力集中问题，延长整套连接结构的使用寿命。在功能特性设计上，该支座采用一体式铸钢形态的结构布局，底部为带两个安装沉孔的矩形安装板，可通过螺栓与设备基座实现牢固连接，安装板上方设置有加强筋结构连接中部的铰接主体，大幅提升支座整体的抗弯折、抗扭转载荷能力；中部为带大直径铰接通孔的圆形铰接座，孔位可适配标准规格的销轴与衬套，降低转动过程中的摩擦损耗；上部延伸出带安装孔的平板结构，可通过螺栓与需要实现摆动的上部部件直接连接，整体结构无多余冗余设计，在保证结构强度的前提下尽可能压缩了整体体积，减少安装空间占用。设计过程中优先考虑了载荷传递路径的合理性，从上部安装板传递的载荷通过加强筋直接分流至底部安装板与中部铰接座，避免局部结构出现应力集中点，铰接孔的位置设置经过受力校核，保证转动过程中支座各部位受力均匀，不会出现局部载荷过载的情况；同时各安装孔的位置均预留了标准紧固件的安装操作空间，现场装配时无需额外加工避让位，可直接完成安装作业。从安装边界来看，该支座底部安装板的长宽尺寸适配常见的小型设备基座安装面，两个安装沉孔的孔距符合通用机械安装的标准间距，整体高度控制在紧凑区间，铰接孔的中心高度与上部安装板的高度差经过匹配设计，能够适配多数常规铰接工位的安装尺寸要求，安装完成后上部部件的摆动范围不会与支座本体产生干涉，可满足±15度范围内的摆动需求，适配多数工业场景的铰接支撑使用要求。
