三角座式起重吊钩锁固承载结构设计

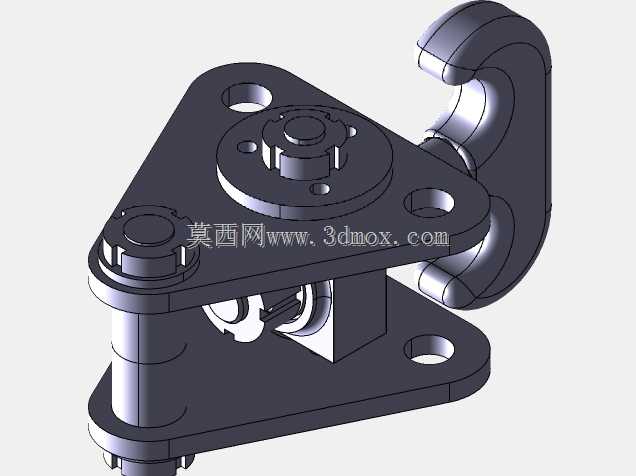

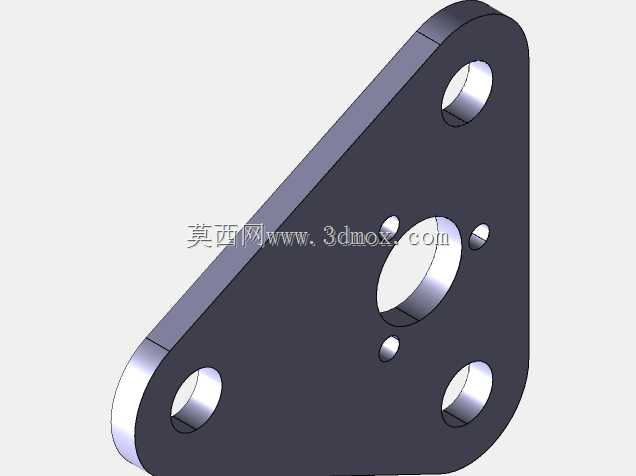

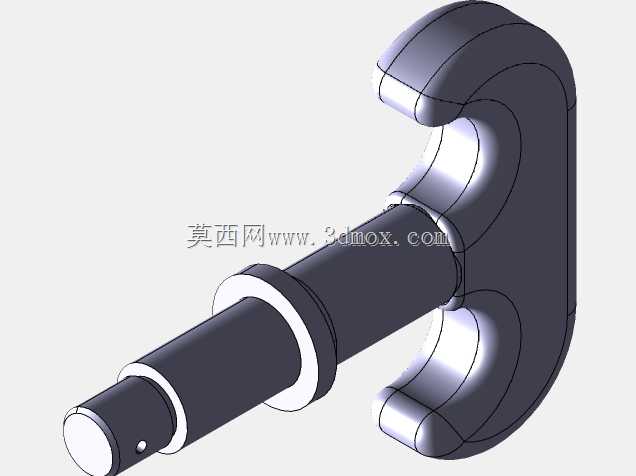

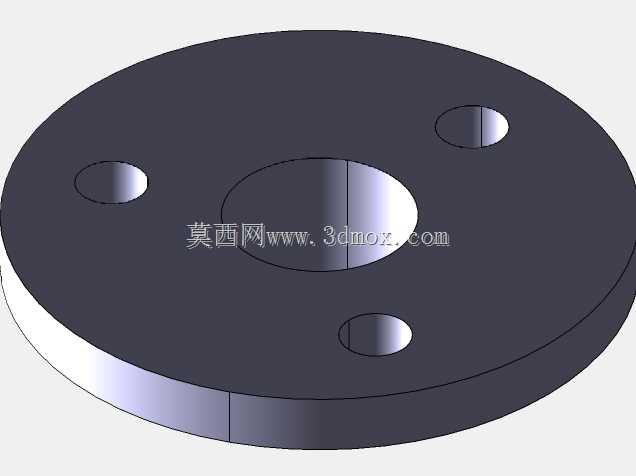

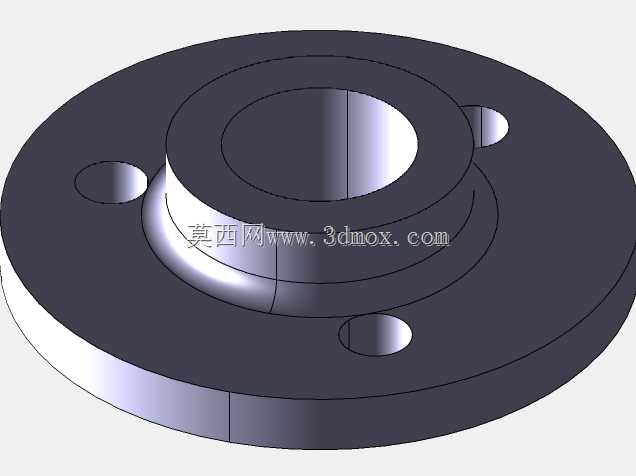

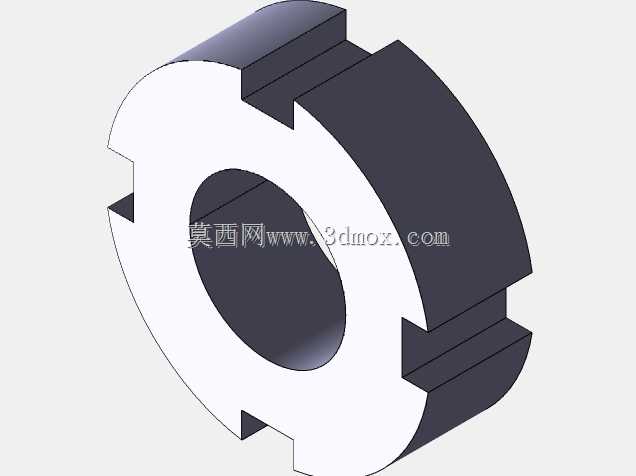

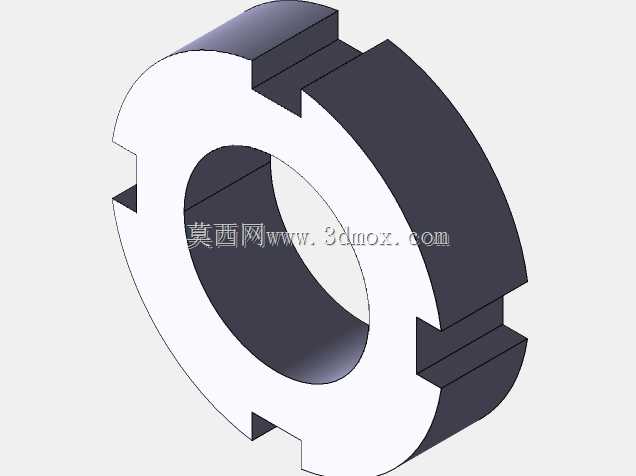

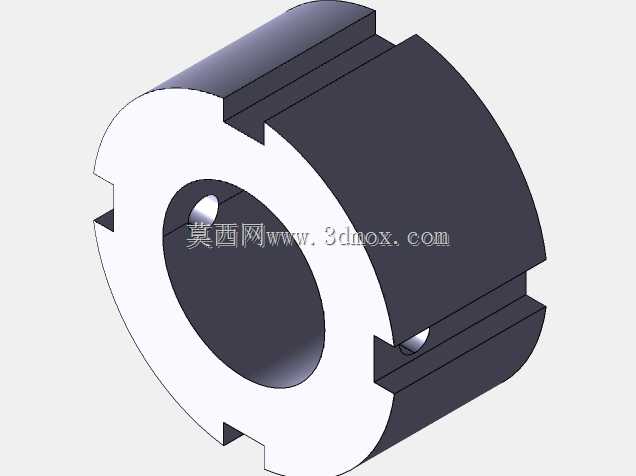

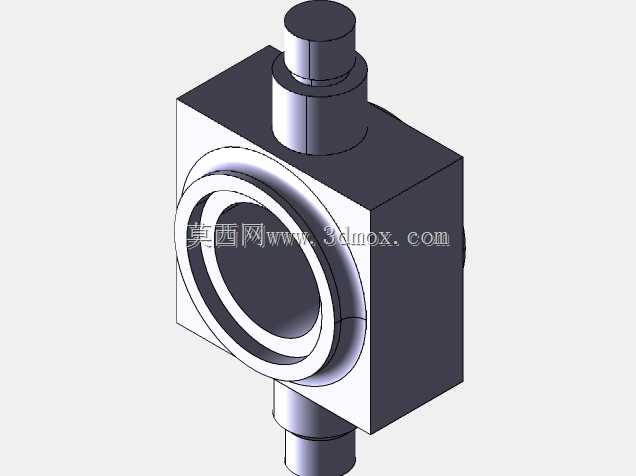

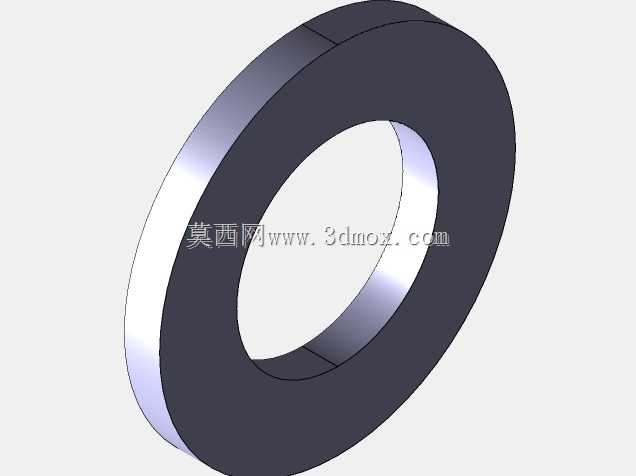

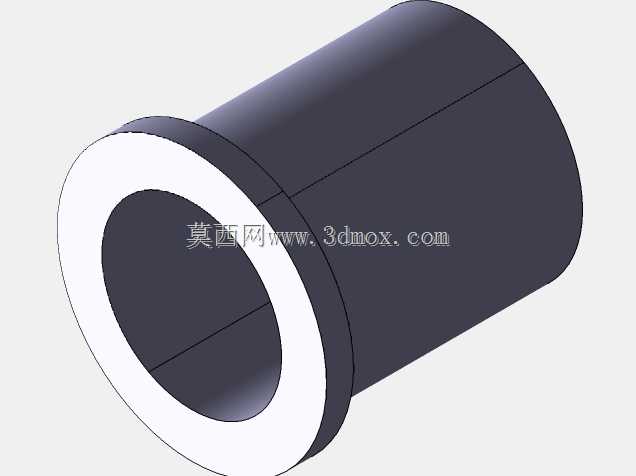

该起重吊钩结构主要应用于厂房内定点工位物料吊运、轻型自动化起重设备末端取放、小型起重装备的吊载作业场景，可适配车间内固定工位的零部件周转、轻型设备检修吊装、仓储区域小件货物的定点吊运需求，相比传统开放式吊钩，该结构自带锁固限位设计，可有效规避作业过程中吊索滑脱的安全风险，适配额定载荷范围内的垂直起吊、小范围角度偏移吊载工况，能满足常规工业场景下的轻型吊载作业要求。从实际用途来看，该吊钩作为起重作业末端的直接承载构件，核心作用是连接吊索与被吊物，通过自身的钩体结构挂载吊具、吊带或吊环，配合上部的连接结构与起重设备的动滑轮组、伸缩臂末端或电动葫芦输出端相连，完成吊载力的传递，同时自带的锁止结构可在吊载过程中封闭钩口，避免作业过程中因吊索晃动、设备启停冲击导致的吊具脱出问题，大幅提升起重作业的安全系数。在功能特性上，该结构采用上下双层安装板的三角布局设计，上部三角安装板设置三个安装孔位，可通过紧固件与上部起重连接端实现多点固定，相比单孔连接结构，多点固定可分散吊载过程中的应力集中，降低连接部位的疲劳损耗；下部安装板设置两个对称安装孔，可适配不同规格的连接基座，安装适配性更强；钩体与安装座之间设置旋转连接结构，可实现钩体沿垂直轴线的小角度转动，抵消吊载过程中被吊物的转动扭矩，避免吊索扭结；钩体根部设置的限位卡合结构，可在吊索挂载后自动卡合封闭钩口，无需额外人工插装保险销，操作更便捷，同时卡合结构与中心转轴联动，吊载受力后可自动锁死，避免受外力意外开启。从设计思路来看，该结构优先考虑吊载作业的安全性与安装便捷性，整体采用三角稳定构型，将承载受力点均匀分布在三个安装点位，让整体结构在承受额定载荷时，各部位的应力分布更均匀，避免局部应力过大导致结构变形；中心转轴部位采用阶梯轴设计，搭配轴向限位的卡固结构，既保证钩体转动的灵活性，又能承受轴向的吊载拉力，避免转轴脱出；钩体的曲面弧度经过优化，贴合常规吊索、吊环的接触弧度，减少吊载过程中对吊索的剪切磨损，延长吊具使用寿命；整体结构无外露的易损弹性零件，所有锁止结构均为刚性机械联动，可适应多粉尘、轻度油污的车间作业环境，降低日常维护频次。在外形尺寸与安装边界上，该吊钩整体为紧凑型布局，上部三角安装板的外接圆直径适配常规轻型起重设备的末端安装接口，下部安装板的孔位间距符合通用起重附件的安装尺寸标准，安装时仅需保证上部连接面与起重设备输出端面平行，预留出钩体转动所需的周边空间即可，无需额外改造原有起重设备的安装结构；钩体开口尺寸适配常规直径的吊装吊带、卸扣与吊环，可覆盖多数轻型吊载作业的吊具挂载需求，整体结构的垂直高度紧凑，可减少吊载作业时的占用高度，提升低矮厂房内的有效起升行程。
