壁挂式手动管子夹持虎钳结构设计

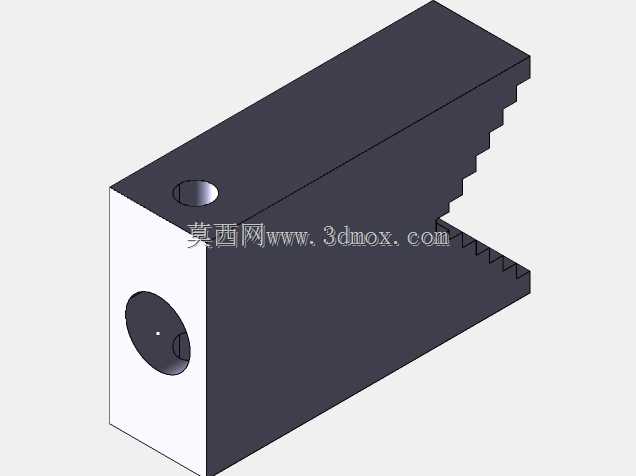

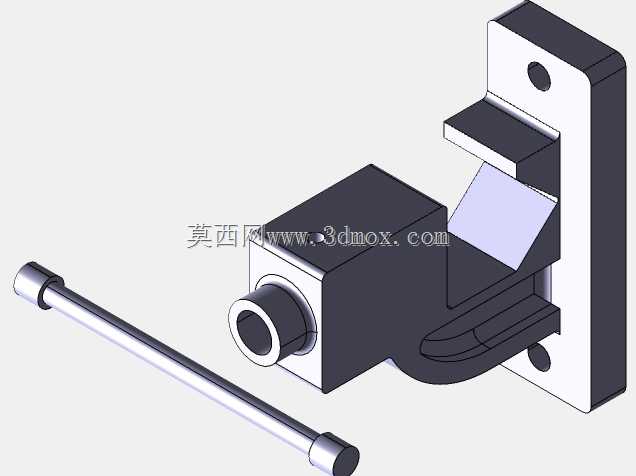

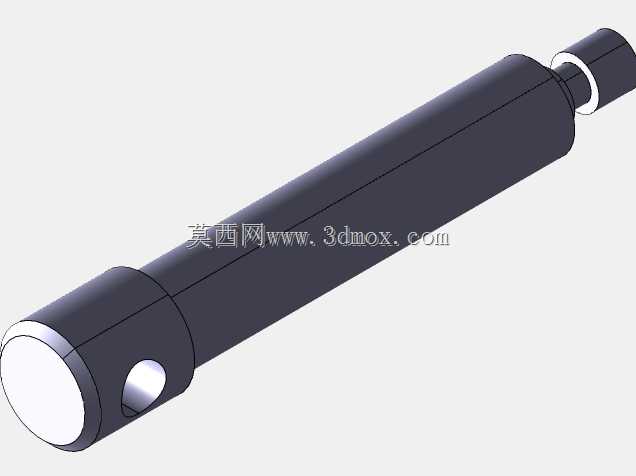

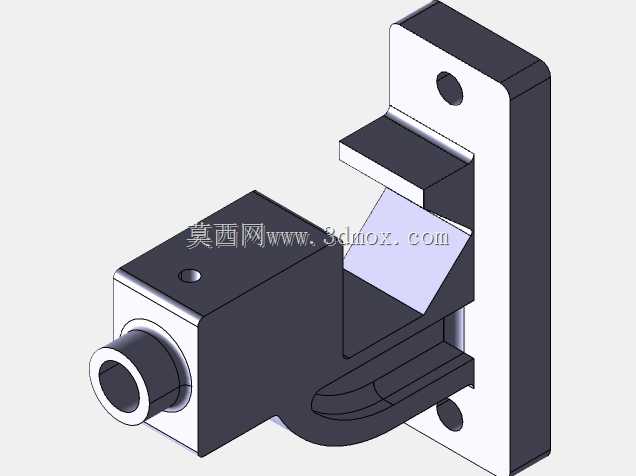

这款手动管子夹持虎钳是面向管道安装、维修作业场景开发的专用夹持工装，主要应用于水电施工、管路预制、设备维保等作业环节，用来稳固夹持不同管径的金属或非金属管材，为套丝、切割、坡口加工、管件焊接等工序提供可靠的装夹基础，避免管材在加工过程中出现移位、转动，大幅提升管道加工作业的精度与操作安全性。从功能特性来看，该虎钳采用侧装壁挂式结构设计，区别于传统台置式虎钳的安装形式，可直接固定在作业墙面、工装架立面等垂直安装面上，有效节省工作台面的操作空间，尤其适合狭窄作业区域的管路加工需求。钳体的夹持部位设计有适配圆弧管材的V型咬合结构，能够在夹紧过程中与圆形管材外壁形成多点贴合接触，既可以保证足够的夹持摩擦力，防止管材受扭矩作用发生打滑，又能避免平口钳夹持圆管时容易出现的管材压痕、局部变形问题，适配常规小口径管路的加工夹持需求。配套的加长操作摇杆采用穿入式设计，可根据操作所需的力矩大小调整摇杆的插入深度，操作人员施加较小的手部作用力即可通过丝杠传动结构获得较大的夹紧力，操作省力且夹紧行程调节顺畅，能够快速完成不同管径管材的装夹与松卸动作。在设计思路上，这款虎钳整体采用模块化的结构拆分逻辑，固定钳身、活动钳块、传动丝杠、操作摇杆、安装背板各部件之间的装配关系清晰，没有冗余的复杂结构，既降低了生产加工的工艺难度，也便于后期使用过程中的易损件更换与维护保养。安装背板上预留了两个同轴的固定安装孔，可通过膨胀螺栓或紧固螺丝将钳体整体牢固锁定在垂直安装基面上，安装边界清晰，不需要额外制作复杂的转接安装座；整体外形紧凑，钳体伸出安装面的长度经过优化设计，在保证足够夹持行程与操作空间的前提下，尽可能缩小了设备的外伸尺寸，避免对周边作业动线造成干扰。钳体的活动部件之间预留了合理的配合间隙，能够适应作业现场存在少量粉尘、金属碎屑的工况环境，不会因为细小杂物进入配合缝隙就出现卡滞、操作不畅的问题，整体结构结实耐用，能够承受管道加工过程中产生的敲击、扭转等附加作用力，完全满足现场施工作业的高强度使用需求。
