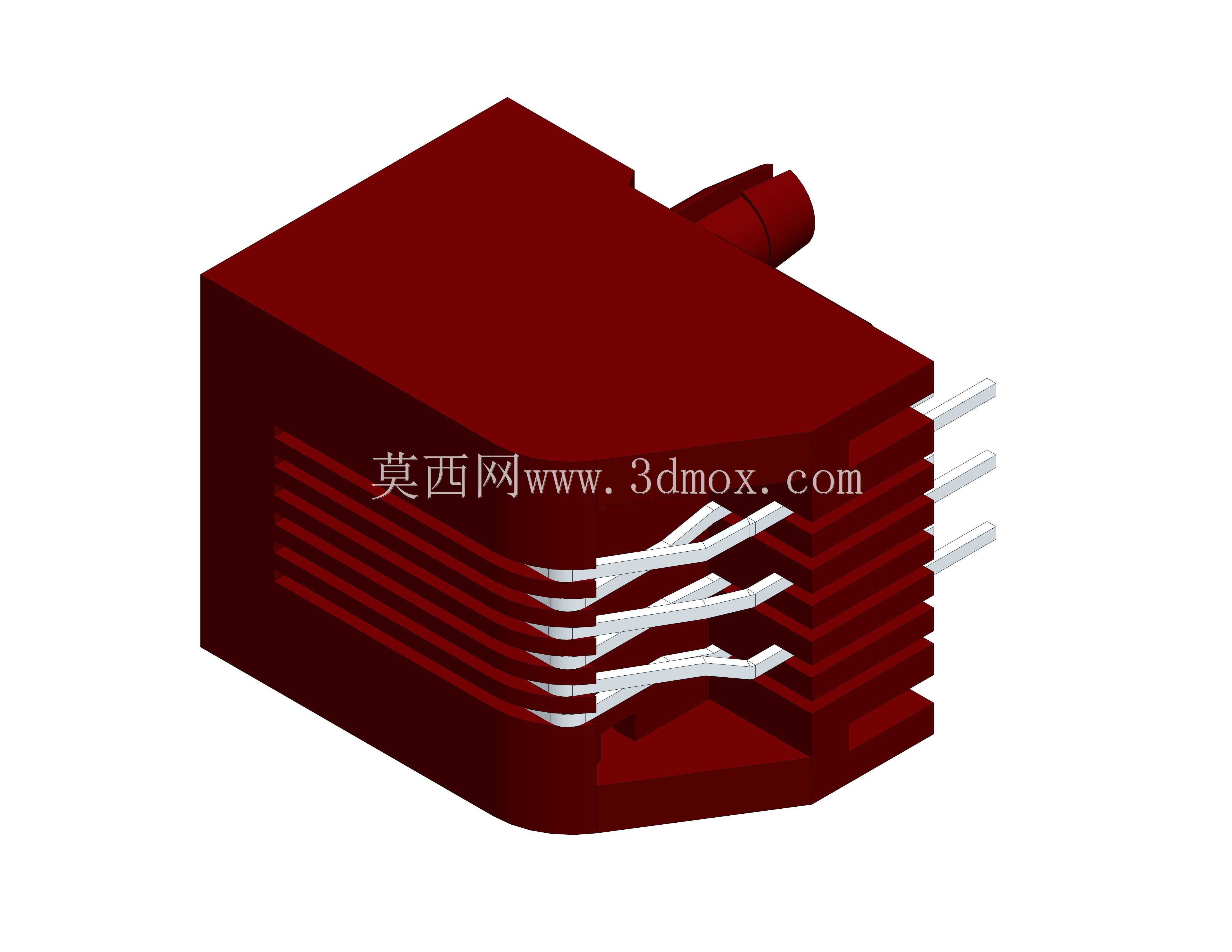

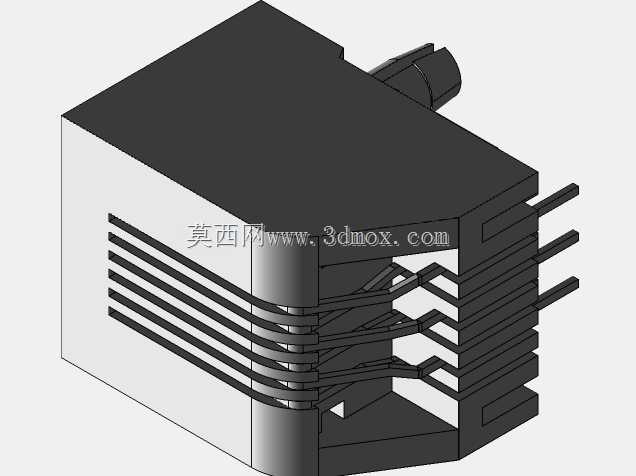

RJ11通讯接口接插件结构设计

该款RJ11接口接插件是民用通讯链路末端应用的核心连接部件，主要用于固定电话终端、小型程控交换机分机接口、低速工业通讯总线、老式拨号上网调制解调器等场景的物理链路连接，承担着模拟语音信号、低速数字信号的稳定传输职责，是有线通讯接入场景中普及率极高的基础连接元件。在实际使用场景中，这类接插件需要适配常规通讯线缆的端接需求，能够在反复插拔的使用周期内保持触点接触压力稳定，避免因接触不良引发的信号中断、杂音干扰、传输丢包等问题，同时要适配常规面板、设备壳体的安装开孔尺寸，满足桌面式、墙插式、设备内置式等多种安装场景的适配要求。从产品功能特性来看，该接插件采用绝缘基座搭配多组平行弹性触点的结构设计，绝缘基座选用耐温、绝缘性能优异的工程塑料材质，既可以为内部金属触点提供稳定的结构支撑，也能实现不同触点之间的电气隔离，避免相邻触点出现短路风险；内部的金属触点采用弹性铜合金材质，表面做镀镍镀金处理，既具备良好的导电性能降低信号传输损耗，也拥有合适的弹性形变能力，在插头插入时可以产生足够的接触压力，保证接触面紧密贴合，同时在数千次插拔循环后仍能维持弹性性能，不会出现塑性变形导致接触失效。从设计思路层面，该接插件的结构充分考虑了端接操作的便捷性与使用的可靠性，基座的导向槽结构可以引导插头以正确角度插入，避免反插、斜插对触点造成机械损伤；触点的排布间距遵循通用接口规范，能够和标准RJ11插头实现完全互配，无需额外适配转接部件；基座外侧的散热鳍片状结构一方面可以增加基座的结构强度，避免插拔受力时出现基座开裂，另一方面也能提升接插件在长时间通电工作时的散热能力，降低温升对绝缘材料性能、触点接触电阻的影响。在外形尺寸与安装边界上，该接插件的整体外形紧凑，主体为近似立方体结构，尾部预留线缆接入的导向结构，前端触点伸出长度控制在合理范围，既保证插头插入后触点的有效接触行程，也不会因触点过长引发相邻触点触碰短路；安装时可以适配标准的RJ类接口安装开孔，侧边的限位结构可以在安装时快速定位，避免装配后出现松动移位，尾部的线缆容纳空间可以容纳4芯或6芯通讯线缆的端接部位，不需要额外扩大安装腔体的预留空间，能够适配各类轻薄型通讯终端、墙插面板的内部安装空间要求。
