板载以太网接口连接器结构设计

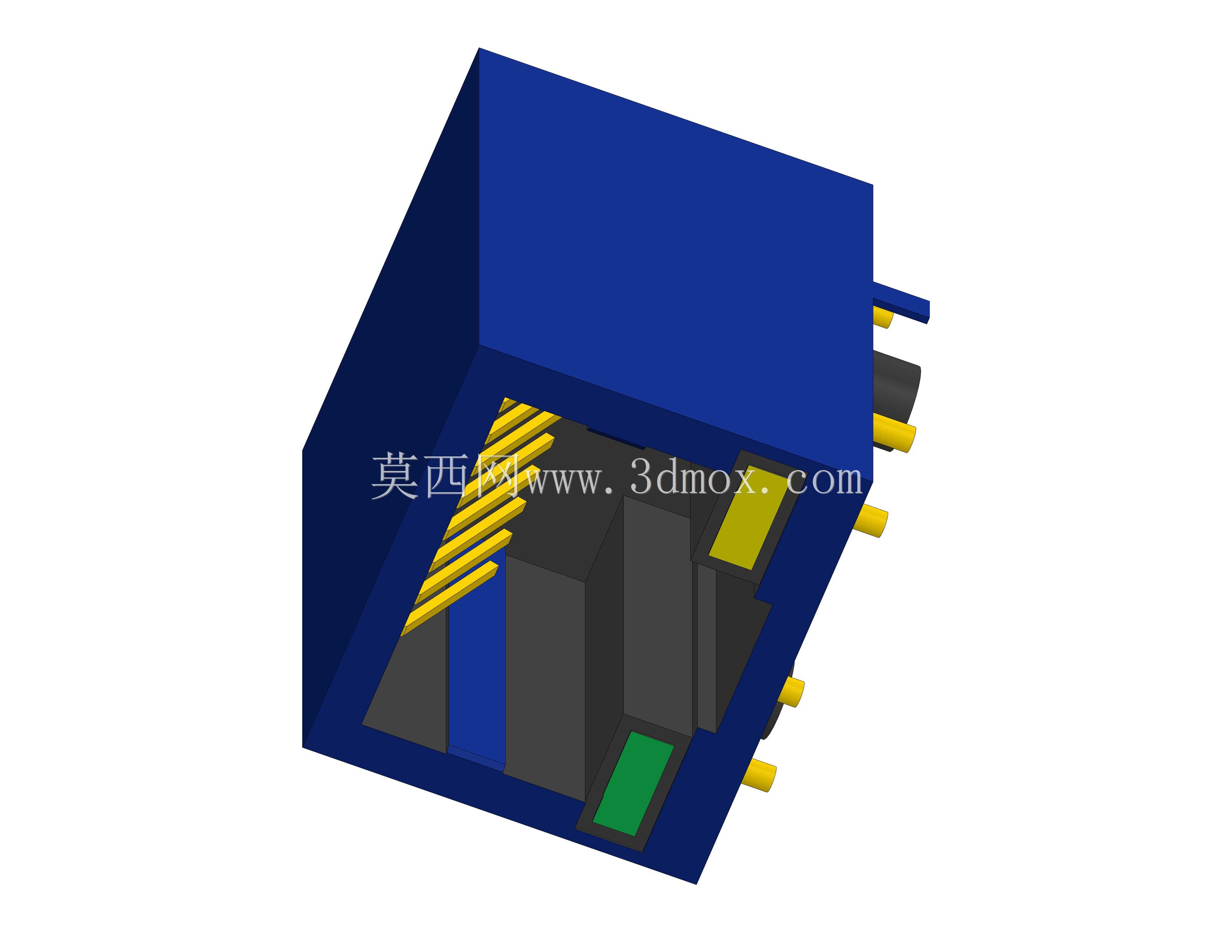

该模型为板载式以太网通讯接口连接器，是电子通讯设备、工业控制板卡、消费类数码产品中实现有线网络数据传输的核心接插部件，主要应用于工控主板、路由器、交换机、网络摄像机、嵌入式智能设备的PCB板端网络连接场景，承担物理层数据链路的接插导通功能，实现设备与外部以太网链路的稳定信号传输。从功能特性来看，该连接器集成了信号接触端子、屏蔽壳体、定位卡扣、板载固定引脚几个核心部分，外侧深蓝色壳体为屏蔽结构，可降低外部电磁干扰对网络信号传输的影响，内侧排布的黄色接触端子为信号导通结构，按照以太网传输线序排布，可匹配标准水晶头的触点位置实现稳定压接导通，侧边伸出的黄色引脚为焊接固定脚，用于在PCB板焊接时实现结构固定与接地导通，提升连接后的结构稳定性与抗干扰能力。从设计思路来看，该结构采用沉板贴装+插脚焊接的复合固定方式，既可以通过侧边插脚实现波峰焊时的预定位，避免焊接过程中连接器移位，又能通过壳体底部的贴装面与PCB板面贴合，控制整体安装后的突出高度，适配薄型设备的内部空间布局需求；内部端子采用错位排布设计，既保证了触点与水晶头的接触压力，又控制了端子间的安全间距，避免信号串扰影响传输稳定性，同时壳体预留的卡扣结构可在水晶头插入后实现锁止，避免使用过程中受外力拉扯导致接头脱落，提升连接可靠性。从安装边界来看，该连接器整体为长方体结构，主体安装部分的长宽尺寸适配标准RJ45接口的通用开孔尺寸，安装后突出板面的高度控制在常规板载连接器的通用范围内，焊接引脚的伸出长度适配常规1.6-2.0mm厚度PCB的焊接需求，引脚间距符合常规PCB布线的线距规范，可直接适配多数网络设备主板的布局设计，无需额外调整安装空间；壳体侧面的导向斜角可在水晶头插入时起到导向作用，降低插接过偏导致的端子损坏风险，内部的绿色、黄色标识块为状态指示灯预留安装位，可在焊接时配套安装LED灯珠，实现网络连接状态、数据传输状态的可视化指示，方便设备调试与运行状态排查。该结构设计兼顾了信号传输稳定性、结构安装可靠性与空间适配性，可满足多数民用、工业场景下板载网络接口的使用需求。
