带直插元件的简易印制电路板结构设计

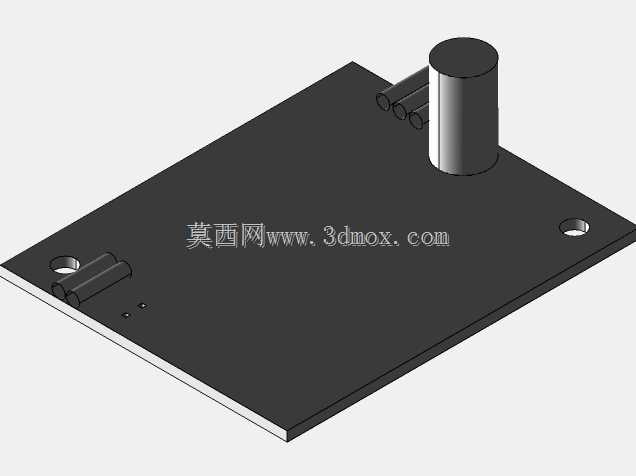

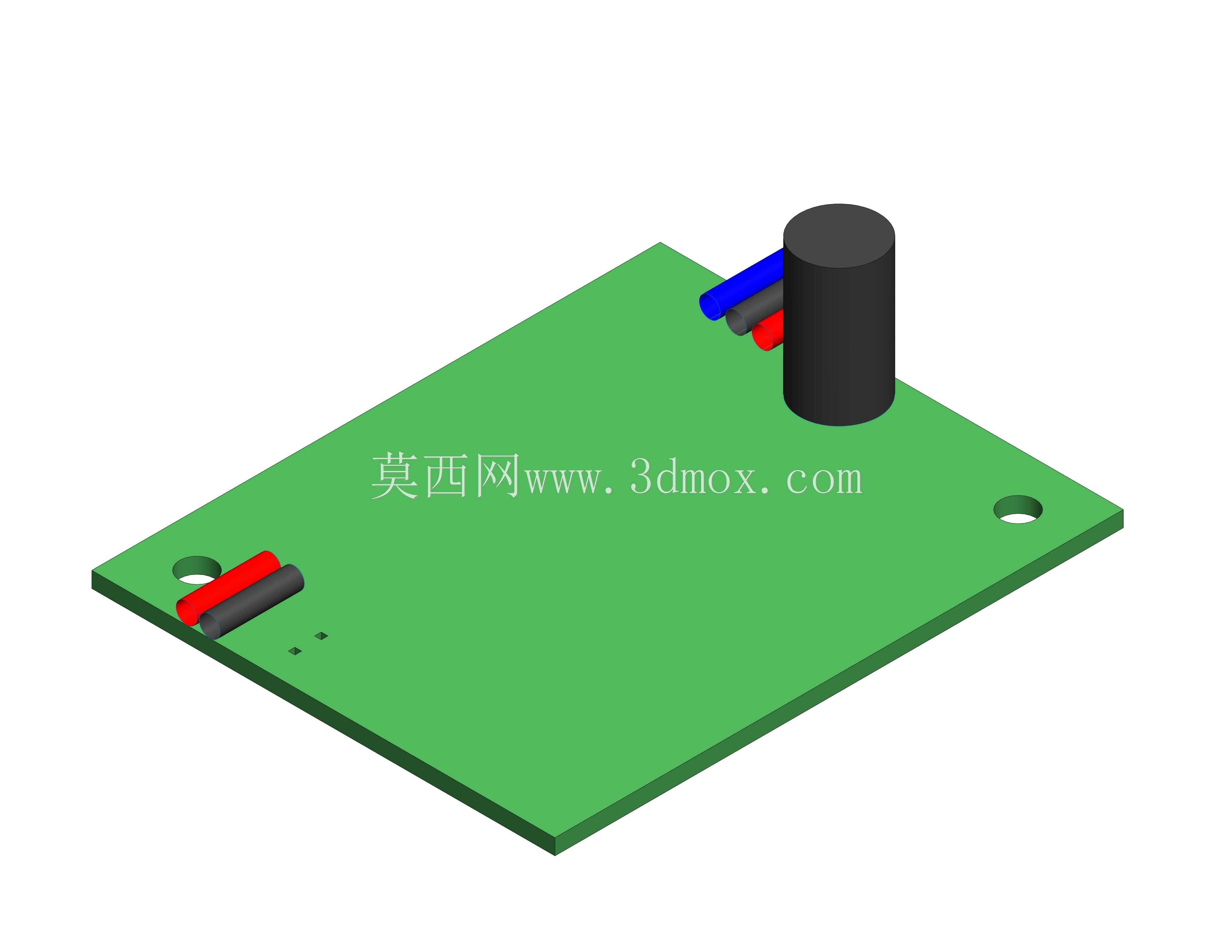

这款简易印制电路板结构，主要面向小功率低压电子控制场景设计，可广泛应用于小型消费电子、简易工控信号转接模块、教学实验电路载体等领域，作为电子元器件的承载与电气连接基体，实现不同电子元件之间的信号导通、电源分配与物理固定，替代传统飞线连接的杂乱布线方式，提升电路整体的稳定性与装配规整度。从功能特性来看，板体采用环氧玻纤基材的矩形平板结构，板面预留两个对称的圆形安装孔，可通过螺丝将整板固定在设备壳体内部的安装柱上，安装孔位置避开板面布线区域与元件焊盘，不会对电路导通造成干涉。板上搭载的直插式元件包含圆柱形电解电容、带红黑绝缘层的接线端子，元件引脚均采用通孔插装的布局设计，焊盘位置预留足够的焊接操作空间，既适合手工焊接打样，也能适配小规模波峰焊的批量生产要求，红黑标识的接线端子可直观区分电源正负极，降低装配接线时的错接风险。设计过程中优先考虑了装配容错性与使用可靠性，板体边缘做了轻微的倒角处理，避免装配时划手或是割伤设备内部的连接线材，元件布局遵循信号流向的排布逻辑，大体积的圆柱形电容放置在板边位置，既不遮挡其他低矮元件的焊接操作，也能预留足够的散热空间，避免电容工作时的温升影响周边元件性能。板体的厚度采用常规电子设备通用的1.6mm规格，安装孔的孔径适配M3规格的固定螺丝，两个安装孔的中心距根据常见小型电子设备的内部安装柱间距设定，可直接适配多数通用塑胶壳体的安装位，无需额外修改壳体结构。板面的布线区域预留了足够的走线路径空间，可根据实际电路需求布设铜箔线路，板边与元件、安装孔之间都预留了符合安规要求的电气间隙，即使在低压直流场景下长期使用，也不会出现爬电、短路等问题。整体结构没有复杂的异形曲面，加工难度低，打样生产成本可控，既可以作为电子电路设计的教学演示模型，也能直接作为简易功能电路的承载基板投入实际使用，元件的排布方式充分考虑了后期维护的便利性，损坏的元件可直接通过吸锡器拆除更换，无需报废整板，有效降低后期的维护成本。
