带外接接线端子与元件的PCB电路板结构

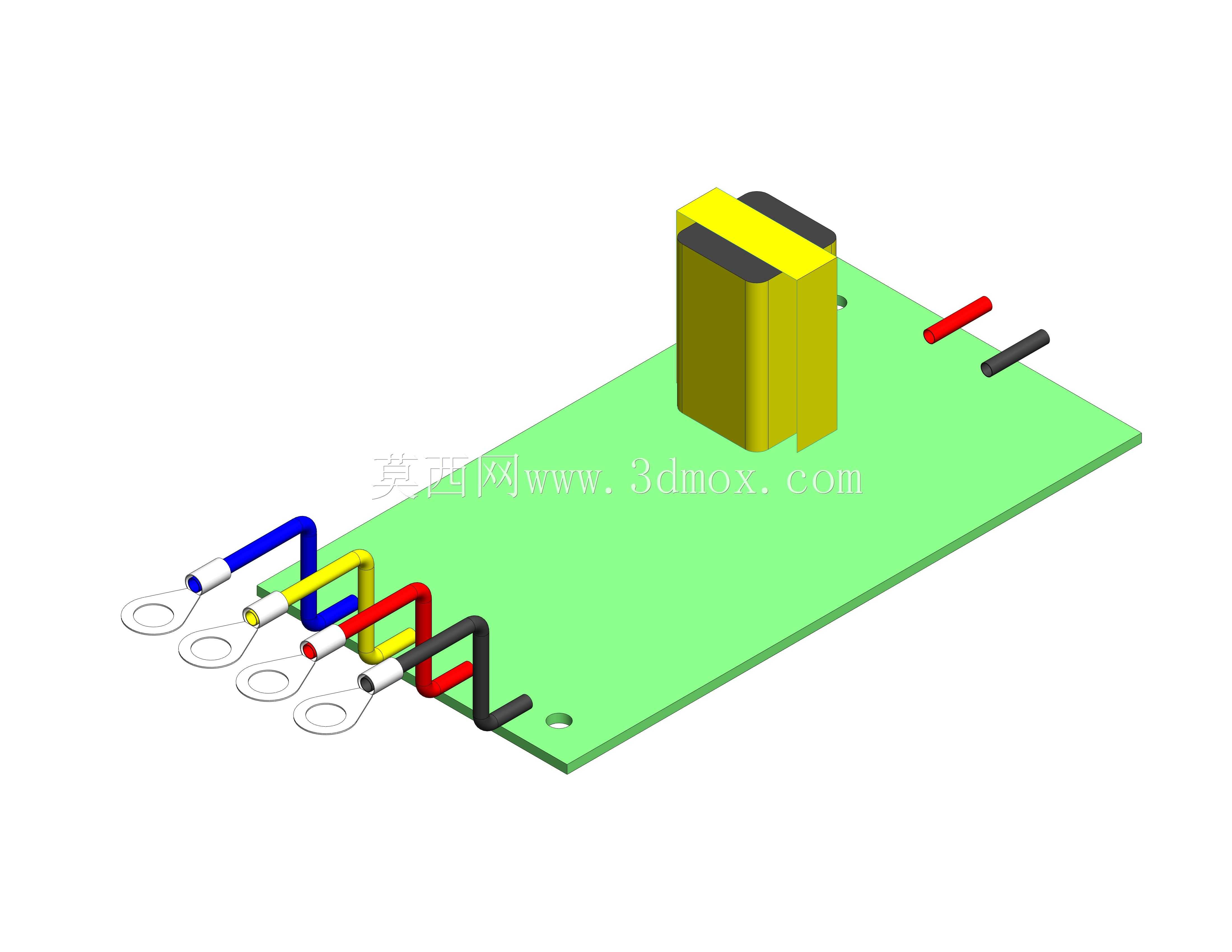

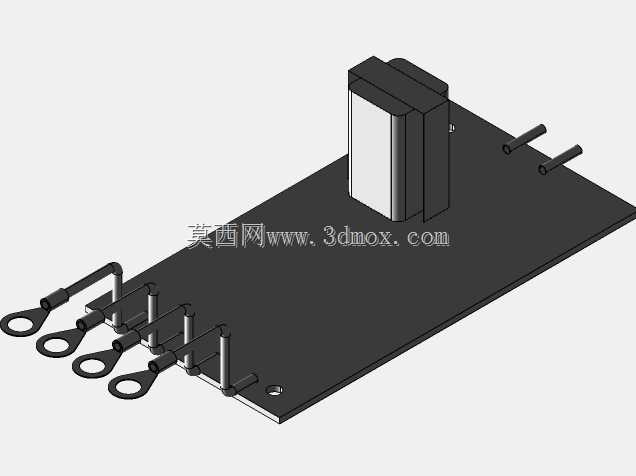

这款PCB电路板结构主要面向小型低压电控、消费类电子内部接线场景设计，可作为小型功能模块的载板完成电路连通与元件承载作用，常见于小型电源转接模块、简易信号采集单元、低压控制回路的硬件载体中，能够为板载电子元件提供稳定的安装基底，同时通过前置的弯折接线端子实现板内电路与外部线束的快速连通，无需额外焊接外接插针即可完成多路线缆的驳接，适配小批量多批次的设备组装需求，降低现场接线的操作难度。从功能特性来看，板体预留了多组元件安装位，可搭载直插式电容、电阻、接插件等常规直插电子元件，板上设置的定位孔可配合螺丝完成板体在设备壳体内的固定，避免设备运行过程中板体移位导致的接线松脱、元件磕碰问题。前置的五组接线端子采用不同颜色做相位区分，蓝、黄、红、黑等不同配色可对应不同的线路功能，方便装配人员快速识别接线定义，减少接错线的概率，端子尾部做弯折成型处理，可直接贴合板边焊接固定，端子头部的环形接线耳可配合螺丝压接外部导线，接线后连接强度高，抗拉扯性能优于普通插针式接线结构，适配有一定振动的设备使用场景。设计过程中优先考虑了装配便捷性与空间利用率，板体采用矩形平板构型，整体厚度适配常规PCB加工工艺，板上元件布局避开了安装孔位与板边走线区域，板载的立式元件放置在板体靠内侧位置，避免与设备壳体侧壁产生干涉，接线端子统一排布在板体的同一侧边缘，方便外部线束统一走线整理，减少线束杂乱带来的电磁干扰与装配阻碍。安装边界方面，板体整体轮廓规整，无外凸的异形结构，安装孔位设置在板体边角位置，固定后板体与安装面之间预留微小间隙，避免板底焊点直接接触安装面造成短路风险，接线端子外伸长度控制在合理范围，不会额外占用过多设备内部空间，可适配内部空间紧凑的小型电控盒、手持电子设备、小型功能模块的安装需求，板上的元件高度经过适配，立式元件的最高点距离板体的高度满足常规小型壳体的内部净空要求，不会出现元件顶壳的装配问题。
