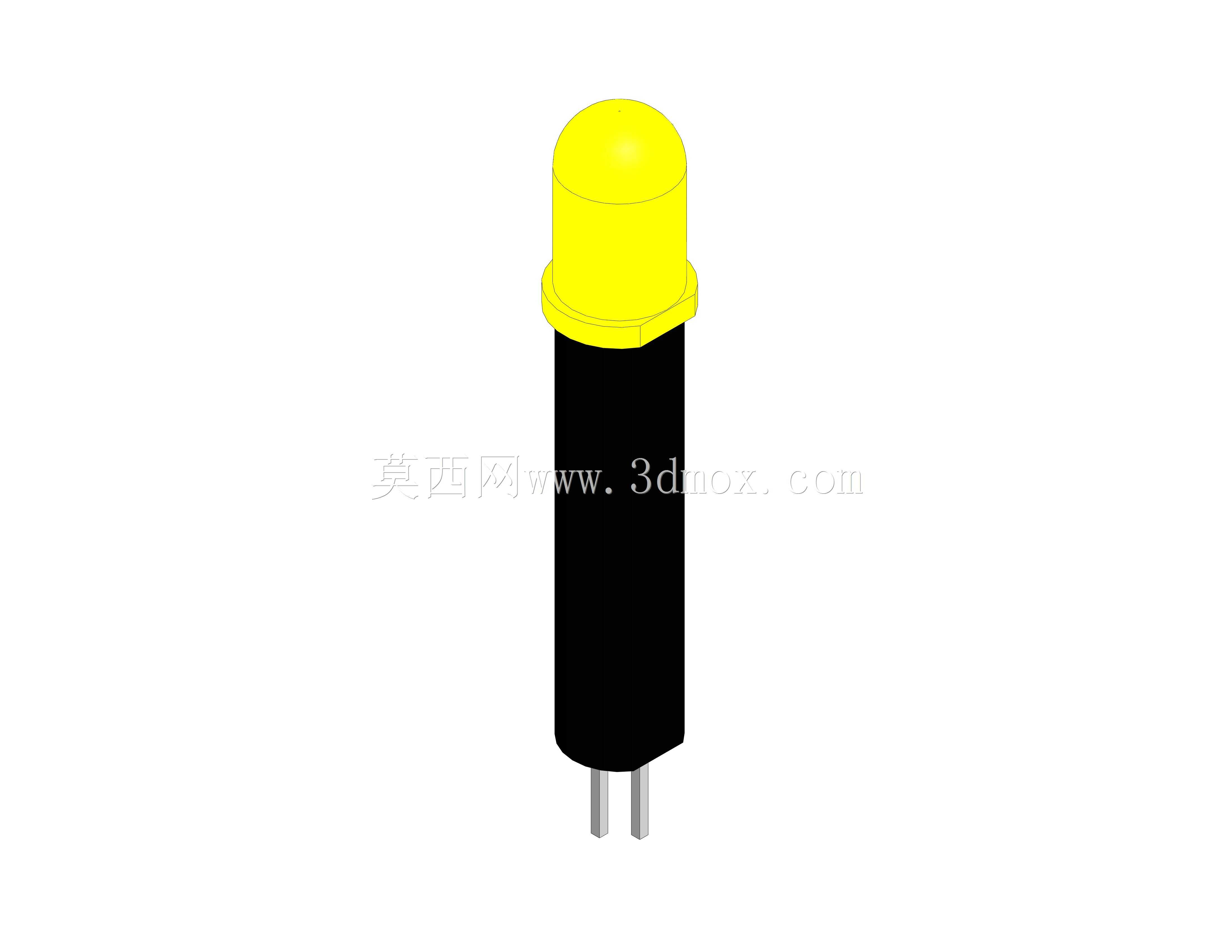

5MM直插式黄色发光二极管结构设计

这款5mm规格黄色直插发光二极管，是电子电路领域应用极为广泛的基础光电器件，日常在各类消费电子、工业控制板卡、家电面板、低压电气设备中都能见到它的身影，主要承担电源状态指示、信号反馈、位置标识、简易照明提示的功能，相比同规格其他色号的灯珠，黄色光的人眼敏感度更高，在光线复杂的车间环境、强光户外场景下也能保持不错的识别度，不会像红色灯珠那样容易和故障告警信号混淆，也不会像绿色灯珠那样在深色设备外壳上对比度不足，是兼顾警示性与辨识度的指示灯选型。从设计思路来看，这款灯珠采用行业通用的T-1 3/4封装构型，顶部做了半球形聚光透镜设计，透镜部分采用掺色环氧树脂材质，既可以过滤内部芯片发出的杂散光，让输出光线色调均匀饱和，也能通过曲面的折射作用将芯片发出的发散光线收拢到合适的出光角度，保证正面观测亮度足够的同时，不会出现侧面漏光导致相邻指示灯串光的问题。灯身主体的黑色柱体是环氧树脂封装基座，一方面可以牢牢固定内部的发光芯片、键合金丝与引脚结构，隔绝外界水汽、灰尘对内部精密结构的侵蚀，提升元件的环境耐受能力，另一方面黑色的遮光材质可以阻挡光线从柱体侧面溢出，进一步提升出光的指向性。底部伸出的两根平行直插引脚采用镀锡铜材制作，既保证了良好的导电性能，也具备足够的机械强度，适配常规2.54mm间距的PCB焊盘孔位，安装时引脚穿过焊盘后波峰焊或者手工焊接都能获得可靠的连接强度，引脚长度预留了足够的加工余量，既可以直接贴板焊接，也可以根据安装需求弯折引脚做架高安装，适配不同厚度的面板、不同深度的设备内部安装空间。在安装边界设计上，这款灯珠的透镜直径严格控制在5mm标准尺寸，适配市面上通用的5mm灯座、面板开孔尺寸，不需要额外做开孔适配加工，柱体长度符合行业通用规格，不管是直接焊接在PCB上搭配导光柱使用，还是穿过设备面板搭配灯座固定，都能和现有结构件完美适配，不会出现尺寸干涉、安装不到位的问题。内部结构设计上，芯片绑定位置位于透镜焦点附近，保证出光角度稳定在常用的20-30度区间，既不会因为角度过小导致观测范围太窄，只有正对着才能看到灯光，也不会因为角度过大导致光线发散、亮度不足，两根引脚区分正负极，长脚为正极短脚为负极，符合行业通用的引脚定义，生产组装时不需要额外做极性标识核对，能有效提升产线组装效率，降低错装概率。
