5mm直插式绿色发光二极管结构设计

这款5mm规格直插式绿色发光二极管，是电子电路领域应用极为广泛的基础光电器件，在各类电子设备的状态指示、信号反馈、小范围照明场景中承担核心功能，小到消费类电子产品的电源指示灯、家电设备的运行状态提示，大到工业控制机柜的信号告警、实验教学电路的逻辑输出指示，都能见到这类器件的身影。从实际使用场景来看，该器件适配常规通孔焊接工艺，可兼容手工焊、波峰焊等主流线路板组装流程，能够稳定适配酚醛树脂板、玻纤板等常见PCB基材，在消费电子、工业控制、教学实验、低压电器等多个领域都有极高的使用频次，是电子设计中最基础的通用指示类元件之一。

从功能特性来看，该款绿色发光二极管采用氮化镓基发光芯片封装，导通后可发出波长集中在520nm左右的纯正绿色光，光线柔和不刺眼，人眼识别度高，在室内常规光照环境下具备优秀的可视距离，能够清晰传递设备的工作状态信号；器件引脚采用镀锡铜质基材，导电性能优异，焊接附着力强，不易出现虚焊、脱焊问题，可适应-30℃到85℃的常规工作环境温度范围，满足绝大多数民用、工业级电子设备的使用环境要求。

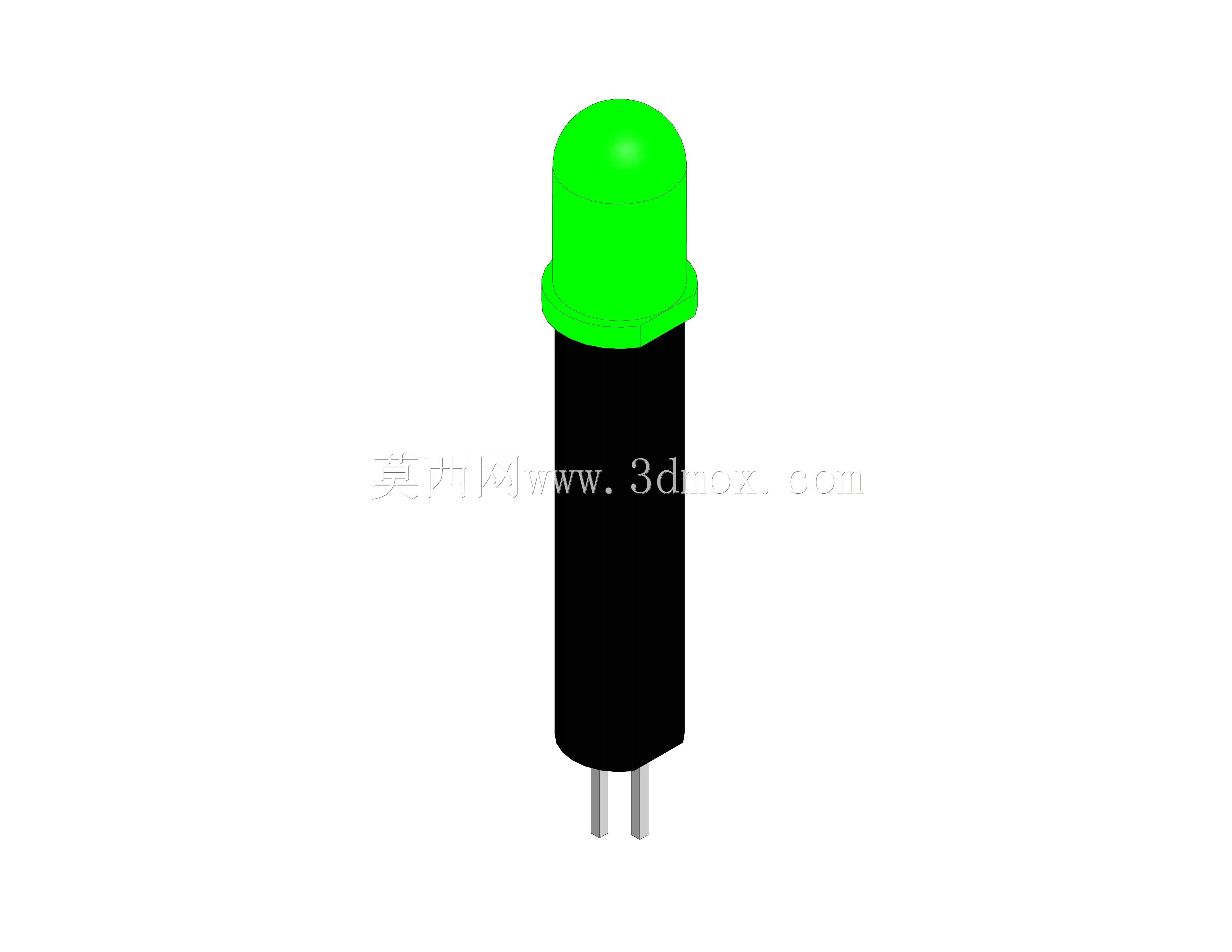

在设计思路上，这款模型严格遵循行业通用的5mm直插LED封装规范，头部采用半球形环氧封装结构，一方面利用环氧树脂的高透光特性保障光线输出效率，另一方面半球形透镜结构可对芯片发出的光线进行适度汇聚，提升正面发光强度；封装胶体下方设计有一圈凸起的限位挡边，在插件安装时可精准控制元件插入PCB的深度，避免因插入过深导致胶体压迫板面线路，或是插入过浅导致焊接后元件歪斜；黑色的封装基座部分可隔绝侧面杂散光，避免光线从基座侧面溢出影响指示的指向性，同时也能提升封装结构的整体机械强度，保护内部的发光芯片与键合引线不受外力损伤。

从外形尺寸与安装边界来看，该器件头部发光半球直径严格控制为5mm，总头部长度含透镜与基座约8.5mm，下方引出两根平行直插引脚，引脚直径0.5mm，引脚中心间距2.54mm，完全匹配通用万能板、标准PCB的2.54mm网格孔距设计，安装时仅需在PCB上开设两个直径0.8mm的通孔，孔中心距保持2.54mm即可顺利插装，焊接后元件本体高出板面的高度约为9mm，不会占用过多的板上垂直空间，可适配各类有空间限制的紧凑电路设计场景，引脚预留长度可根据实际安装需求进行裁剪，适配不同厚度的安装面板与PCB板。
