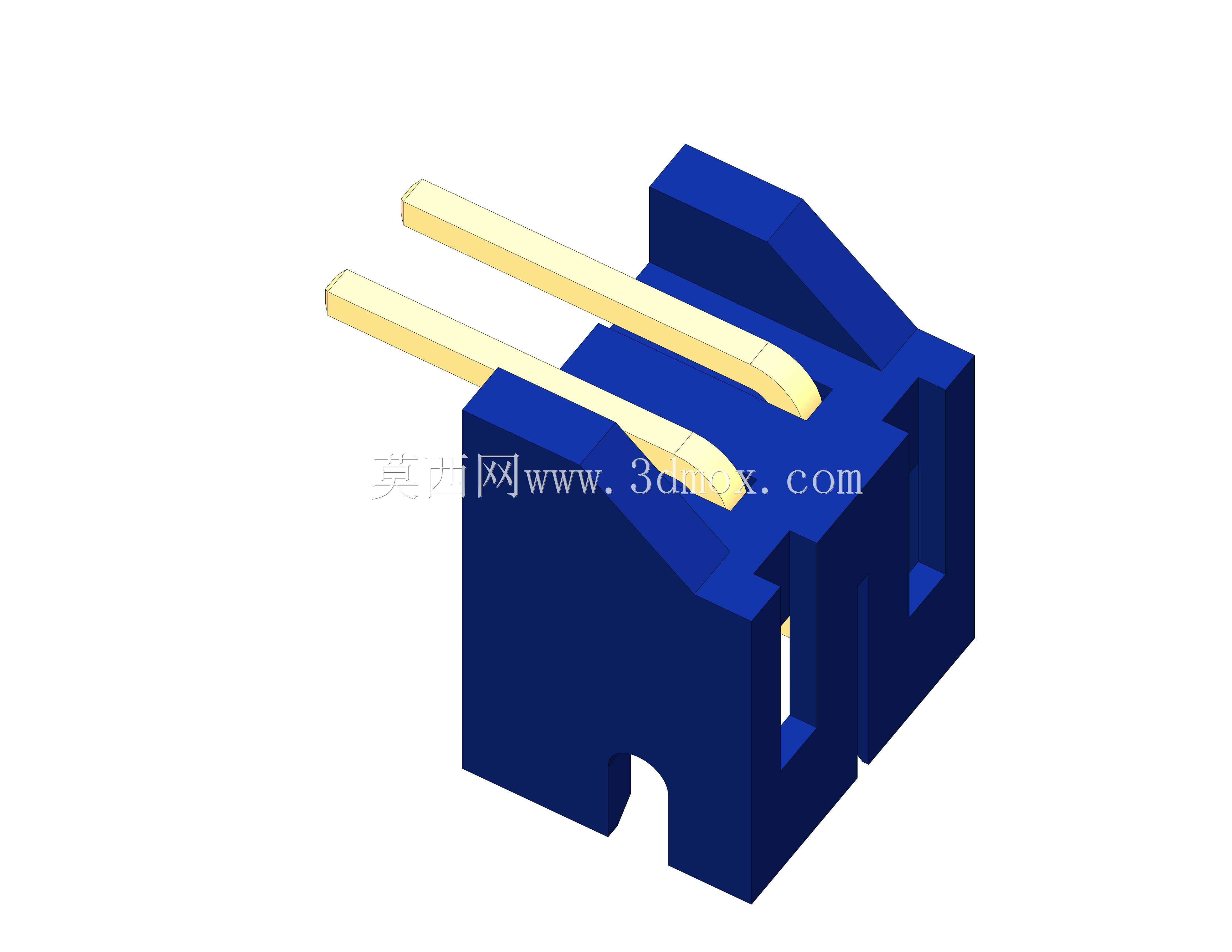

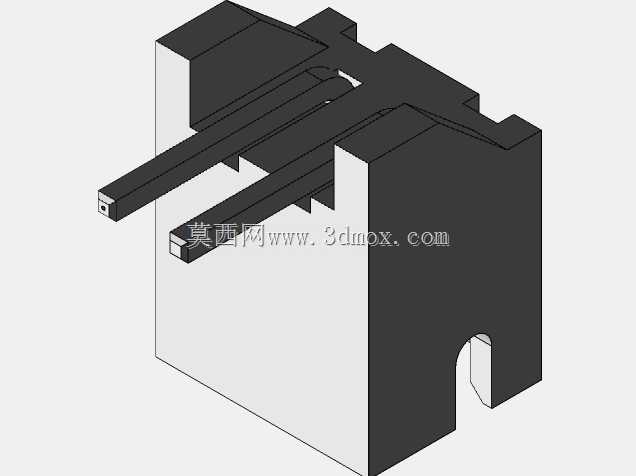

JST S2系列弯插式接线连接器结构设计

这款弯插式接线连接器是电子电气线路连接场景中的基础配套元件，主要应用在消费电子内部板端接线、小型工控设备信号传输、低压电源回路接驳等场景中，承担不同线路模块之间的电流与信号导通作用，能够在紧凑的设备内部空间里实现稳定的线路对接，避免直插式连接器占用过多垂直安装空间的问题。从实际使用场景来看，这类连接器常被布置在PCB板的边缘位置，适配设备外壳与电路板间距较小的安装环境，插针弯折的结构设计可以让外接导线沿着电路板平面方向引出，大幅压缩连接器在垂直板面方向的占用高度，适配薄型化电子设备的内部装配需求。产品的功能特性上，主体采用绝缘耐温的工程塑料基座，能够为内部导电插针提供稳定的绝缘防护，避免相邻插针之间出现短路风险，同时基座上设置的定位卡槽可以在插装过程中与对接端形成精准卡位，防止使用过程中受外力拉扯出现松脱，保障线路连接的可靠性。外露的两根导电插针采用弯折成型结构，插针与基座的结合位置做了防退卡位设计，能够避免插针在插拔受力时出现移位或者脱落，插针的接触端面做了平整化处理，能够保障与对接端子的充分接触，降低接触电阻，减少长期通电过程中的发热问题。在设计思路上，这款连接器优先考虑紧凑空间下的安装适配性，整体基座采用方块式造型，侧面设置的导向槽能够在对接过程中引导公母端精准对位，避免插针受侧向力出现弯折变形，基座底部的定位柱可以在PCB板焊接时快速对准安装孔位，提升生产装配时的对位效率，减少焊接过程中的位置偏移问题。从安装边界来看，这款连接器的基座轮廓规整，没有外凸的多余结构，插针的弯折角度经过精准校核，引出方向与基座侧面保持平行，安装后不会超出预设的布线空间，相邻连接器可以按照标准间距并排布置，不会出现结构干涉，能够适配多组线路并排接驳的密集布线需求。基座下方的缺口结构是为了适配电路板上的元件避让需求，安装后可以避开板上已有的贴片元件，不需要额外调整电路板的元件布局，提升了产品的场景适配能力。
