5mm直插式蓝色发光二极管结构设计

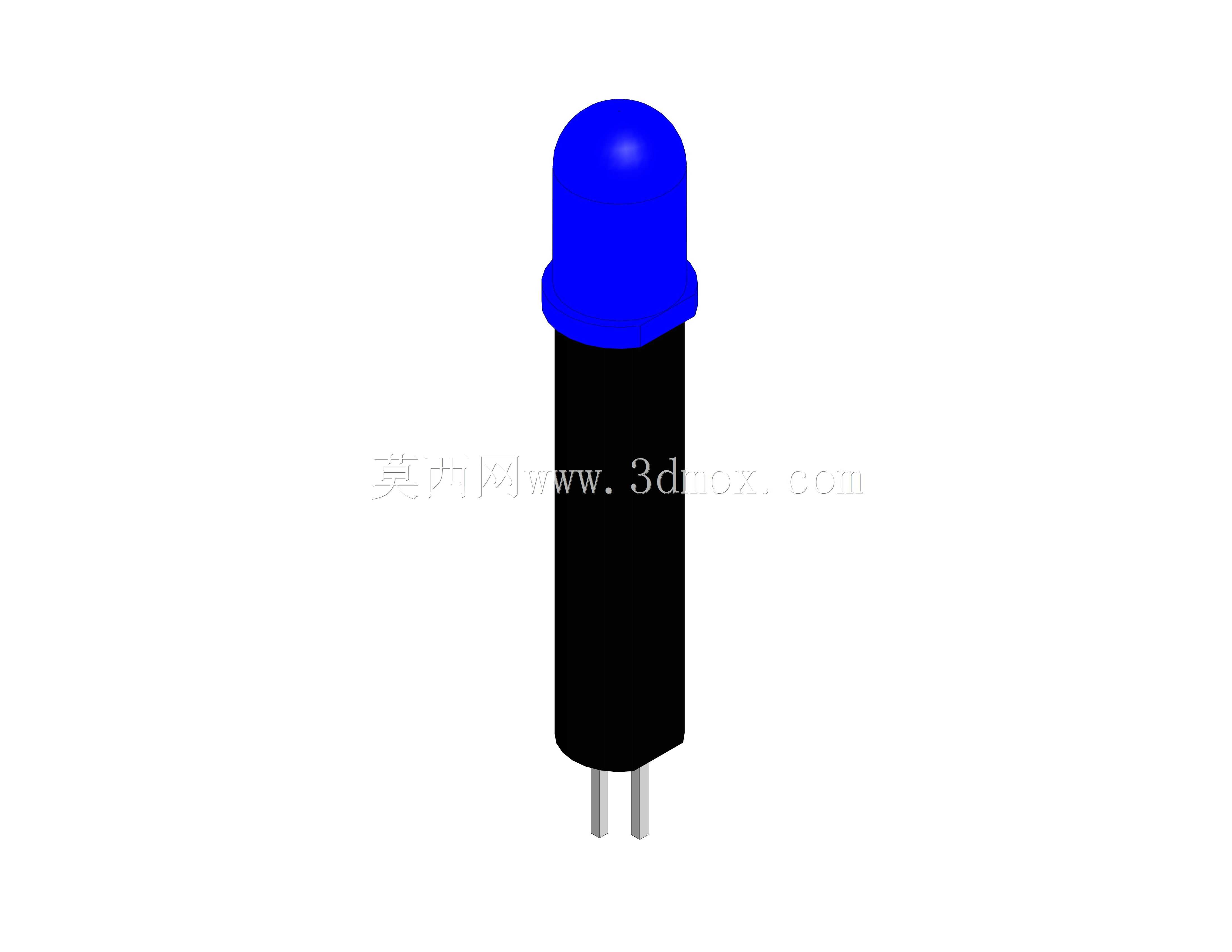

这款5mm规格的蓝色直插发光元件，是电子电路领域应用极为广泛的基础指示类器件，日常在消费电子控制板、工业设备状态指示面板、玩具声光模块、家电操作提示区、小型照明装饰电路中都能见到它的身影，承担着通电状态提示、功能档位指示、信号反馈发光、低亮度局部照明的核心作用，是电子硬件设计中最常用的分立光电器件之一。从设计思路来看，这款模型完全还原了量产直插LED的真实结构特征：顶部采用标准半球形光学透镜设计，这种圆弧曲面可以对内部芯片发出的蓝色光线进行合理的折射汇聚，调整光线的出射角度，让正向可视范围内的发光亮度更均匀，避免光线无规则散射导致的指示效果模糊；透镜下方设置了一圈凸起的限位挡边，在生产插件工序中，这个结构可以精准卡在PCB板的安装孔位上，控制元件插入板面的深度，保证所有同批次元件的安装高度一致，避免出现高低不齐影响后续焊接与外观效果的问题。主体的黑色封装胶体部分，一方面是为了包裹固定内部的发光芯片、键合引线与引脚连接结构，隔绝外界水汽、灰尘对内部精密结构的侵蚀，提升元件的环境适应能力，另一方面黑色的胶体可以遮挡侧面漏出的杂光，让光线尽可能从顶部透镜方向射出，提升指示的清晰度。底部延伸出的两根平行直插引脚，采用标准2.54mm间距设计，完美适配通用万用板、量产PCB的标准孔位间距，不需要额外调整孔位就能直接插件焊接，引脚长度预留了足够的加工余量，生产中可以根据实际板面的焊接需求裁剪合适的长度，适配不同厚度的安装基板。从安装边界来看，这款元件的柱体直径严格控制在5mm标准尺寸，安装时只需要在PCB上预留直径5.2mm左右的安装通孔，两个引脚孔按照2.54mm间距排布，元件插入后顶端透镜高出板面的高度约为8.7mm，在做结构堆叠设计时，只要在元件上方预留不小于2mm的安全间隙，就不会和外壳、其他上层元件产生干涉，完全符合行业通用的直插元件安装规范，不管是手工DIY制作还是工业化批量生产都能直接适配。在功能特性上，这款蓝色LED的发光波长处于常规蓝光区间，发光色彩纯净，正向导通电压符合行业通用标准，搭配合适的限流电阻就可以稳定工作，低功耗、长寿命的特点让它可以长期持续点亮而不容易出现光衰，适合需要长期状态指示的应用场景，模型还原的结构精度足够支撑生产前的结构验证、装配模拟，帮助设计者提前排查安装干涉、布局不合理的问题。
