多卡位钣金固定安装支架结构设计

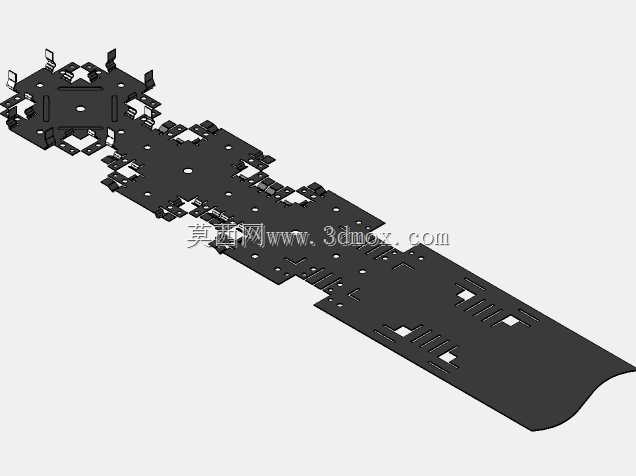

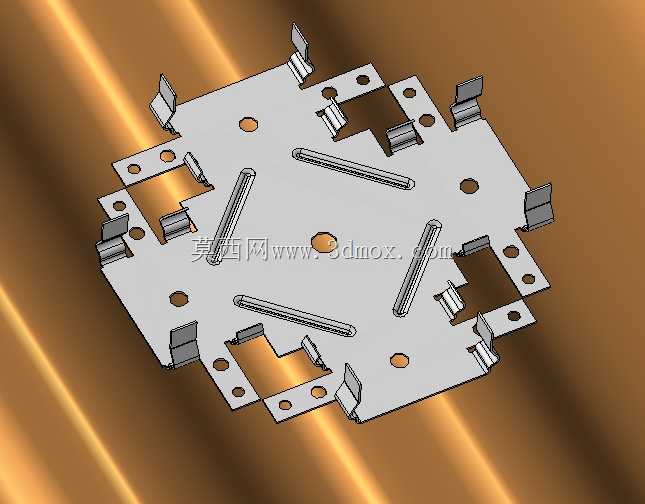

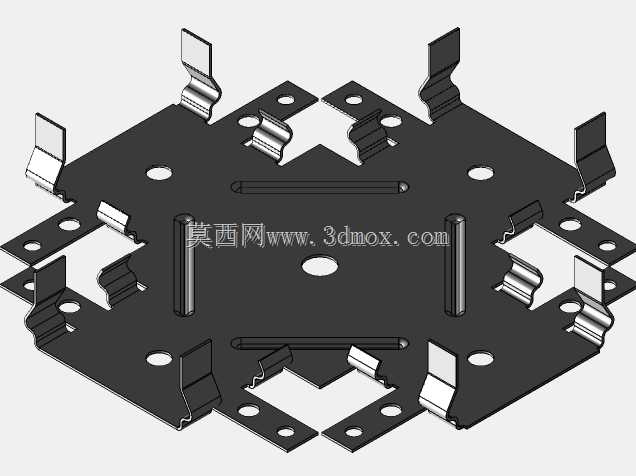

这款钣金固定安装支架主要应用于电子设备内部模组承托、工业控制柜内元件排布固定、小型自动化设备的层板连接支撑场景，是各类需要多点位卡接固定的装配场景中常用的结构连接件，能够替代传统螺丝锁附的繁琐装配流程，大幅提升产线组装的作业效率，降低装配环节的人工成本。从实际用途来看，该支架作为承载基底，既可以承托上方放置的PCB板、小型功能模组、轻质传感元件，也可以通过周边的卡位结构与周边的框架型材、设备壳体侧壁实现快速卡合固定，不需要额外设计复杂的连接结构，就能实现部件的快速定位与防脱固定。从功能特性上看，支架本体采用一体化钣金冲压成型，整体为近圆形的平板基底，板面均匀分布多组不同孔径的圆形安装孔，既可以用于螺丝锁附固定上方搭载的部件，也可以作为定位孔与设备上的定位柱配合实现预装定位，避免装配过程中出现位置偏移；板面上设计的多组长条形加强筋，沿着板面径向分布，能够在不增加板材厚度的前提下大幅提升板面的抗弯折强度，避免承托重物时出现板面凹陷变形的问题；支架边缘均匀分布多组向上弯折的弹性卡位弹片，不同位置的弹片对应不同的卡接高度与卡接角度，部分弹片带有防脱倒勾结构，卡入对应卡槽后能够实现自锁，避免设备运行过程中受振动影响出现松脱；板面上预留的方形镂空区域，既可以减轻支架自身的整体重量，也能够为下方穿过的线束、接插件预留避让空间，避免装配时出现线束挤压破损的问题。在设计思路上，这款支架采用等强度设计理念，根据板面不同位置的受力情况调整结构：中心区域作为主要承托区，通过加强筋提升结构强度，边缘区域作为连接区，通过差异化的弹片设计适配不同方向的连接需求，所有弯折位置都预留了合理的冲压折弯圆角，避免折弯处出现应力集中导致的板材开裂，所有弹片的弯折角度都经过反复校核，既保证卡接时的弹性变形量足够方便装配，也保证卡入后有足够的压紧力实现牢固固定。从安装边界来看，该支架整体外轮廓适配直径120mm的圆形安装空间，整体安装高度不超过15mm，不会占用过多的设备内部竖向空间，所有边缘弹片的卡接深度控制在3-8mm区间，适配厚度1-2mm的金属壳体或者型材框架安装，板面的安装孔位按照标准模组孔距排布，能够兼容多数常规小型电子功能模组的直接安装，不需要额外制作转接板就可以实现适配，能够大幅降低配套结构的设计成本。
