二战日本檀香山水上飞机三维建模作品

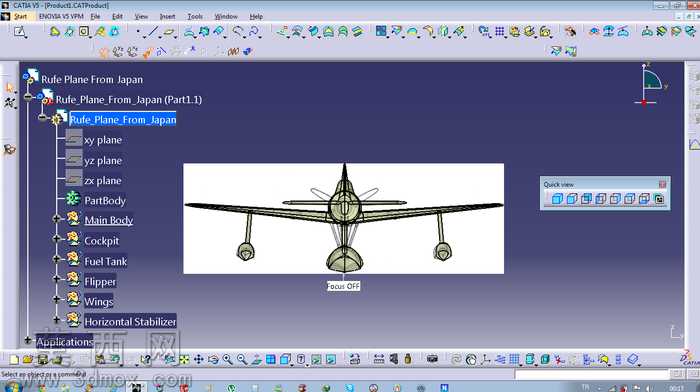

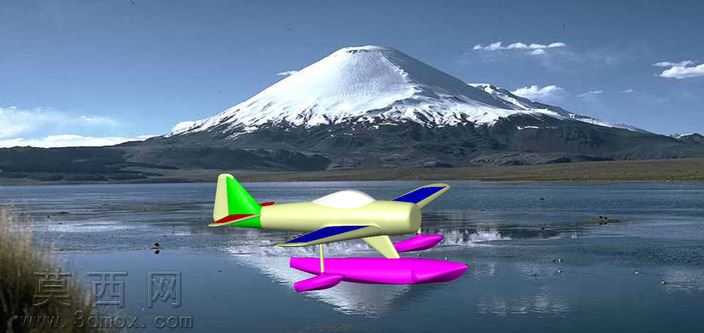

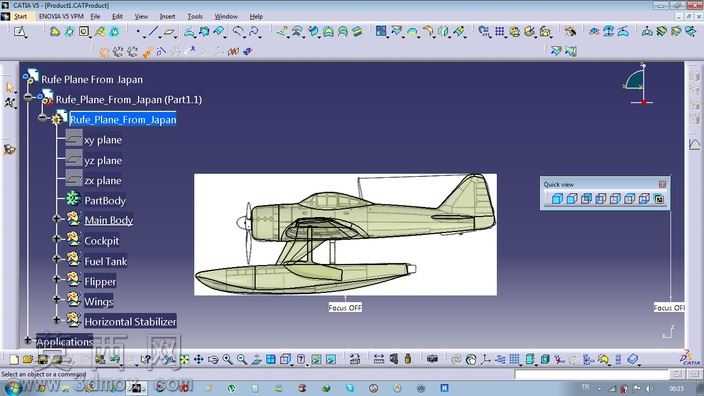

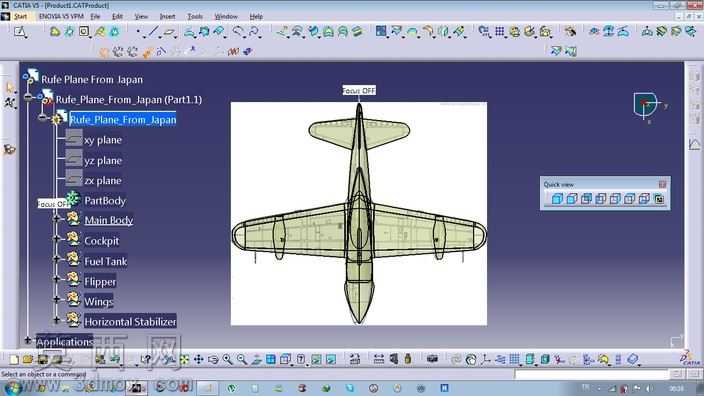

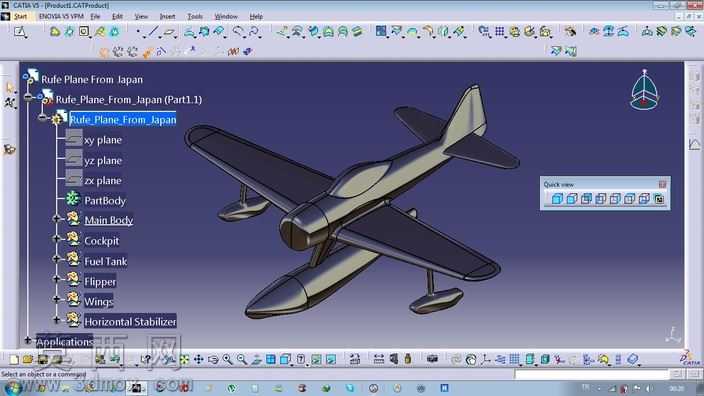

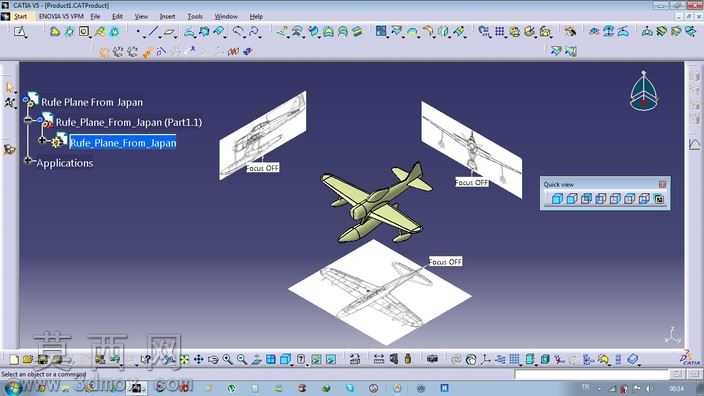

本作品为檀香山水上飞机的CATIA V5自由式工作台三维建模成果，建模过程遵循航空飞行器正向设计逻辑，从整体布局拆解到局部细节构建逐步推进。首先完成机身主体的曲面构建，依托自由式工作台的曲面塑形能力，精准还原该型水上飞机纺锤形机身的流畅气动外形，对机身前段的发动机舱整流罩、中段的驾驶舱隆起结构、后段向尾翼平滑过渡的曲面曲率做了连续校准，保证曲面G2连续，避免出现建模折痕影响外观还原度。机翼部分采用上下翼面分层建模思路，先绘制翼型基准线，通过多截面曲面命令生成主翼基础形态，再调整翼尖的上反角与后掠角度，匹配该型飞机的实际机翼布局，同时完成机翼与机身衔接处的圆角过渡处理，消除拼接缝隙。浮筒结构作为水上飞机的标志性部件，单独拆分建模，先构建浮筒的流线型主体，再添加浮筒与机翼连接的支撑支架结构，对支架与浮筒、支架与机翼的连接位置做了贴合处理，还原真实的结构连接关系。尾翼部分分别构建垂直安定面、水平安定面与操纵舵面的独立结构，明确各部件的分界线条，还原尾翼与机身尾部的安装角度。驾驶舱区域做了凹陷式舱体结构处理，勾勒出座舱盖的轮廓线条，还原座舱的凸起形态。机身侧面的燃油舱、翼面的操纵面分界等细节也逐一做了结构刻画，保证整体模型的结构完整性。建模全程以实体与曲面结合的方式完成各部件构建，最后完成整体装配校验，确保各部件位置关系准确，无结构干涉，整体模型完整还原了该型二战水上飞机的外观特征与结构布局，曲面顺滑，结构层级清晰，可用于航空科普展示、三维动画制作、模型改装参考等场景。
