快拆式偏心压紧卡箍锁紧结构

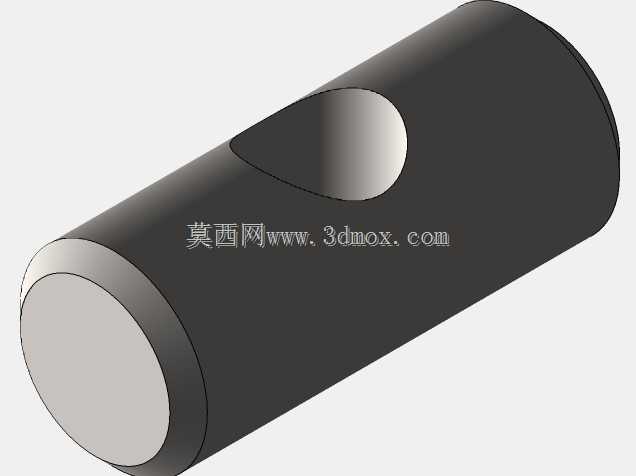

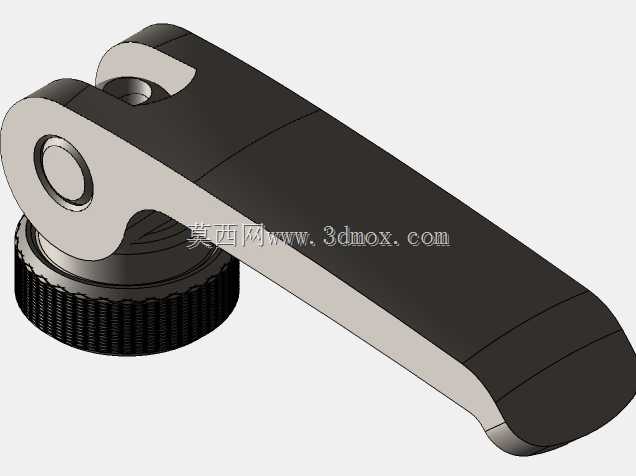

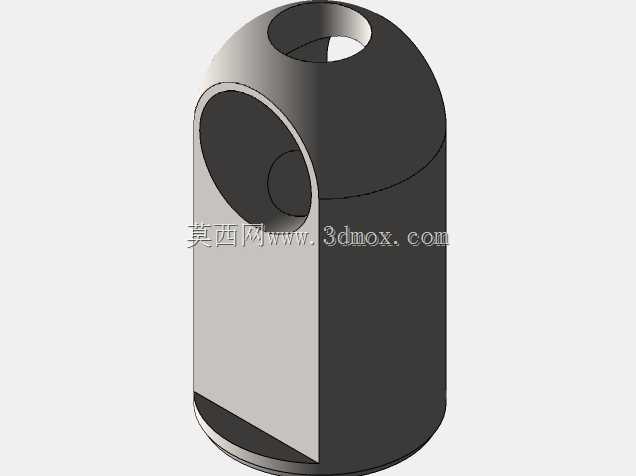

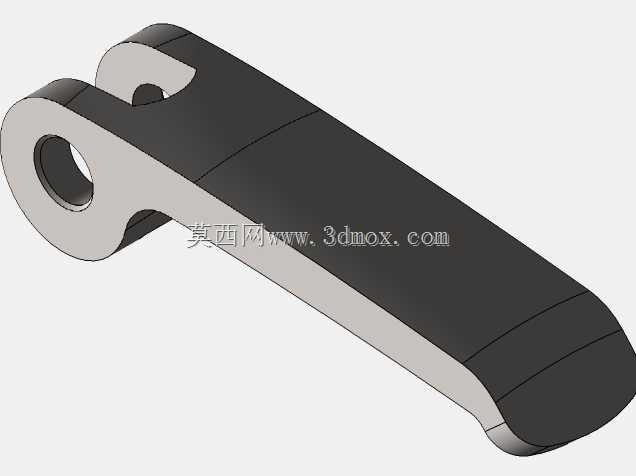

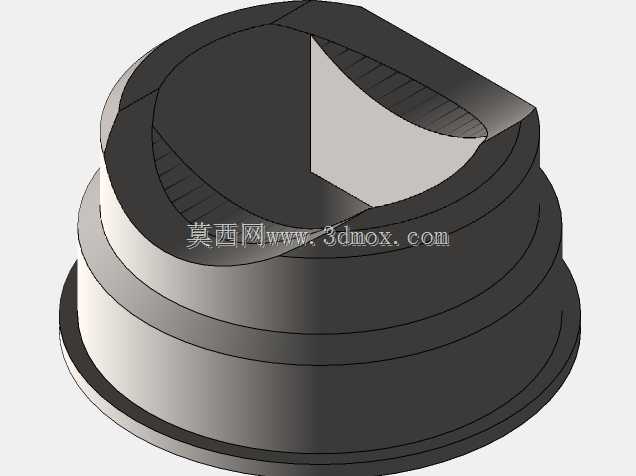

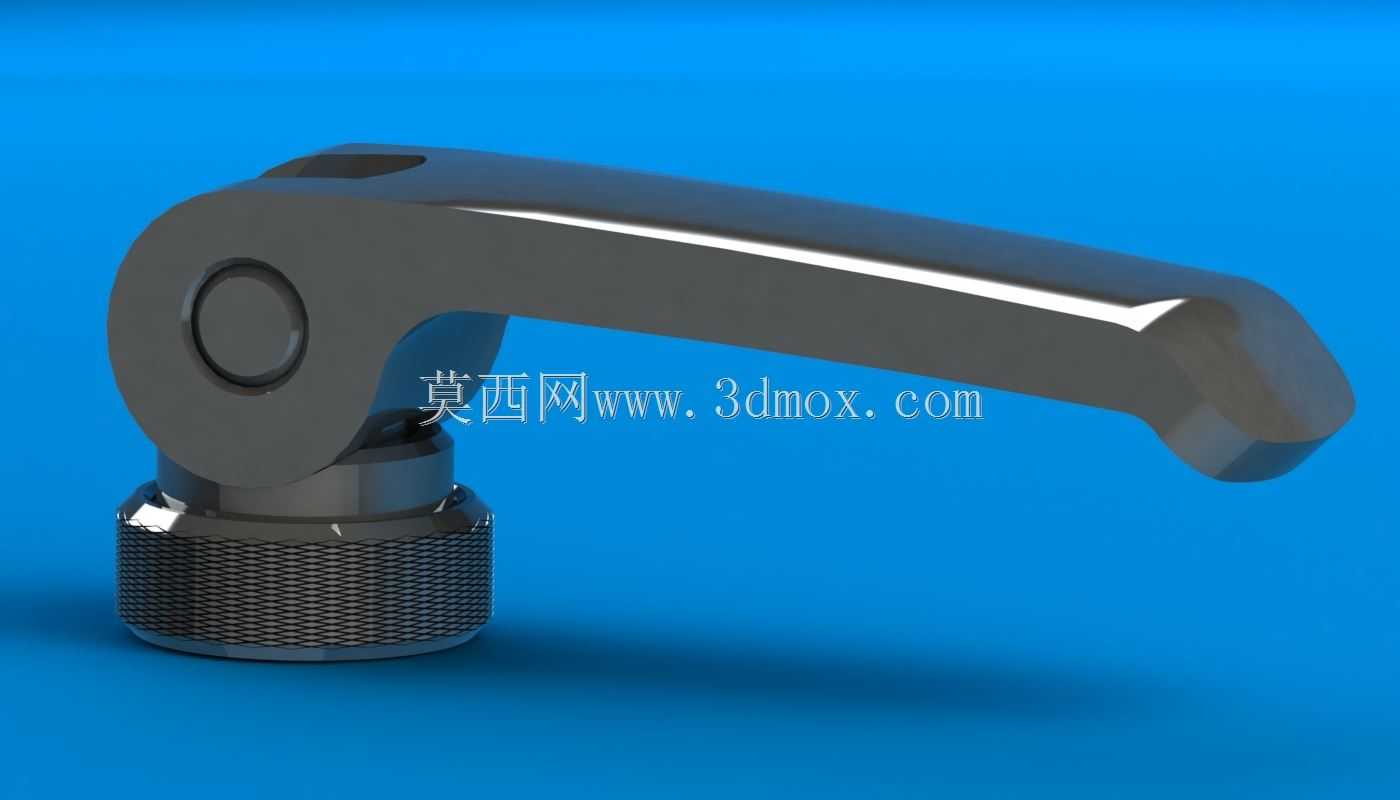

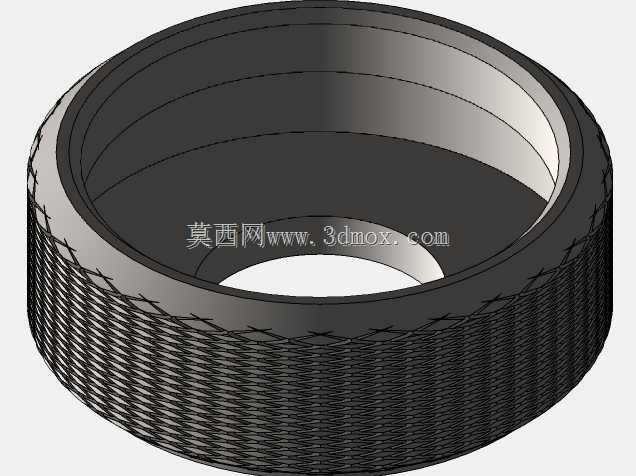

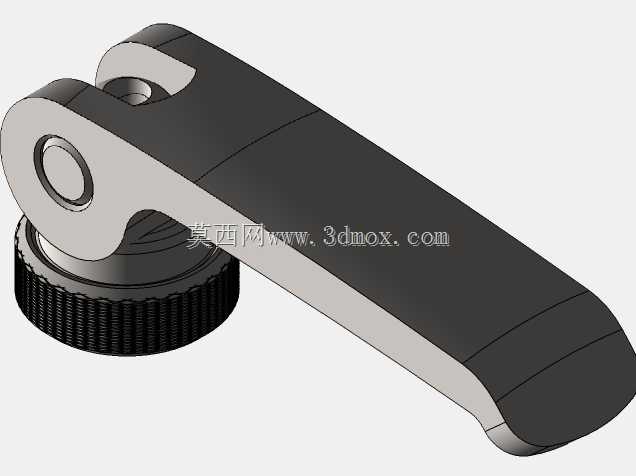

这款偏心卡箍是工业场景中应用十分广泛的手动快锁压紧构件，常见于工装夹具快速装夹、小型设备舱门快开锁紧、管路接驳处临时固定、检测治具工件压紧等需要频繁拆装、无需额外工具即可完成锁紧与释放的作业场景，相比传统螺纹旋紧的卡箍结构，它的操作效率能提升数倍，单次锁紧或释放动作仅需扳动一次手柄即可完成，大幅降低操作人员的重复动作负荷，在小批量多品种的机加工装夹、实验室设备快装、户外便携设备组装等场景中有着不可替代的实用价值。从实际功能来看，这款偏心卡箍依靠偏心轮的行程差实现压紧锁紧，当手柄扳动到锁紧工位时，偏心结构的回转中心到压紧面的距离达到最大值，能够对被连接件施加稳定的轴向压紧力，同时依靠偏心结构的自锁特性，在设备正常运行产生的振动、轻微冲击载荷下不会自行松脱，可靠性足以满足多数常规工业场景的使用要求；当需要解锁时，仅需反向扳动手柄，偏心轮的压紧行程快速回缩，即可留出足够的拆装间隙，无需逐圈旋松螺纹，操作十分便捷。在设计思路上，这款卡箍采用了长力臂手柄结构，充分利用杠杆原理放大操作人员施加的扳动力，即便是手部力量较小的操作人员也能轻松获得足够的压紧力，手柄表面做了贴合手部握持的弧度优化，边缘做了倒钝处理，避免操作时划伤手部；底部的压紧基座外圈设计了滚花纹理，既可以在初始安装调整时增加手部摩擦力方便旋调初始位置，也能在锁紧状态下增加结构的视觉辨识度，避免误触。安装边界方面，这款卡箍的基座采用外螺纹安装结构，可以根据实际使用场景的安装厚度调整旋入深度，适配不同厚度的被连接件，整体结构的回转半径在设计时做了紧凑化处理，扳动手柄时所需的周边操作空间较小，能够在布局紧凑的设备内部、狭小工装空间内顺利完成操作，不会和周边构件产生运动干涉；压紧接触端面做了平整化处理，锁紧时压力分布均匀，不会对被压紧件的表面造成局部压痕损伤，适配金属、硬质塑料、复合材料等多种材质的被连接件使用。
