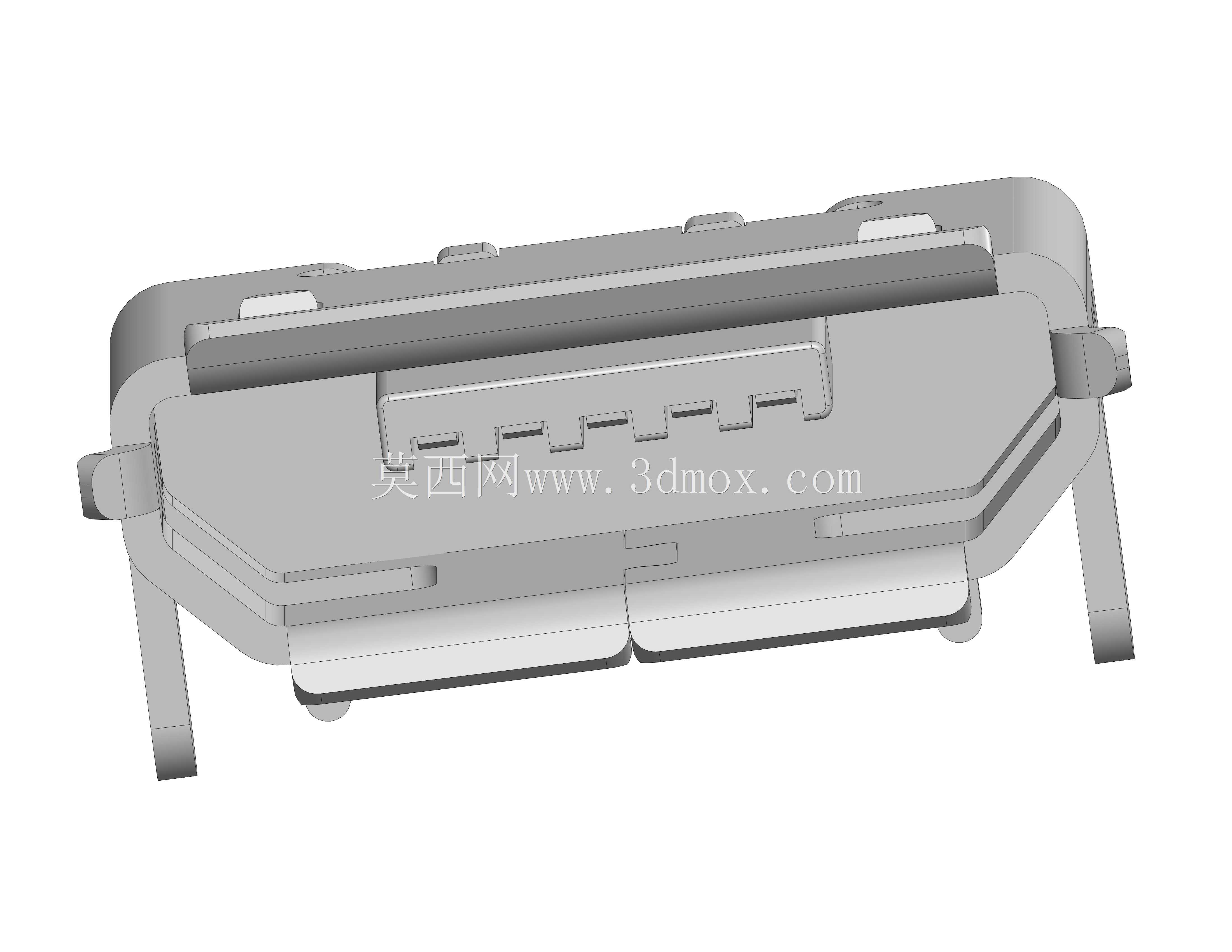

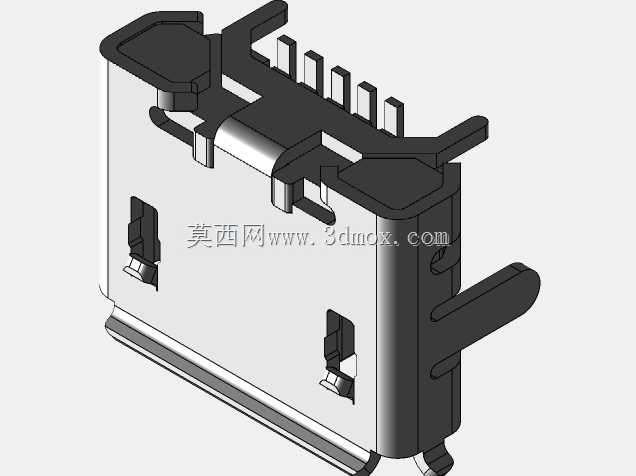

CH340E型贴片式USB转串口接口结构

这款CH340E对应的接口结构，是嵌入式硬件开发、消费电子外设、工业通讯模块领域常用的板载连接组件，核心作用是为搭载CH340E串口转换芯片的电路板提供稳固的USB插接界面，实现设备与上位机之间的串口数据传输通路，广泛应用在小型USB转TTL模块、单片机开发板下载接口、工业传感器通讯转接板、便携调试外设等产品场景中，能够在紧凑的板载空间内完成USB信号的物理连接，保障数据传输过程中的接触稳定性。从功能特性来看，该接口采用沉板贴片式安装设计，区别于传统直插式USB接口，能够有效降低板件整体装配高度，适配超薄型电子设备的结构设计需求，接口内部设置有对应数量的接触弹片，每一路弹片都经过结构优化，插拔过程中能够保持稳定的接触压力，减少长期使用后的接触松动、信号断连问题，接口两侧设置有定位固定柱，在SMT贴片焊接时能够精准卡入PCB对应的定位孔中，避免焊接过程中出现偏移浮高问题，两侧延伸的固定焊脚能够大幅提升接口与电路板的结合强度，应对日常使用中的反复插拔受力，避免接口从板体脱落。在设计思路上，这款结构充分考虑了量产装配与实际使用的双重需求，整体外形采用规整的长方体构型，外壳部分做了圆角过渡处理，既能够避免生产装配过程中锐边划伤操作人员，也能在插接USB公头时起到导向作用，降低对位难度；接口内部的插接腔体尺寸严格遵循USB接口通用规范，公头插入后能够保持合适的配合松紧度，既不会因为过紧导致插拔费力，也不会因为过松出现接触不良。从安装边界来看，该接口的沉板深度、贴片焊盘间距、固定柱位置都做了标准化设计，能够适配常规厚度的PCB板材，焊接后接口顶面与板件表面的高度差控制在极小范围内，不会占用板件上方过多的结构空间，接口周边预留的焊盘尺寸满足常规SMT工艺的焊接要求，不需要额外定制特殊钢网即可完成量产焊接，接口尾部的引脚排布与CH340E芯片的典型应用电路走线相匹配，能够缩短高频信号走线长度，减少信号传输过程中的干扰与损耗，提升串口通讯的稳定性。整体结构没有冗余的设计部分，每一处构型都服务于安装便捷性、使用耐久性、信号稳定性三个核心目标，能够满足消费级到工业级不同场景下的板载USB串口连接需求。
