侧插式带弯脚微动按键结构设计

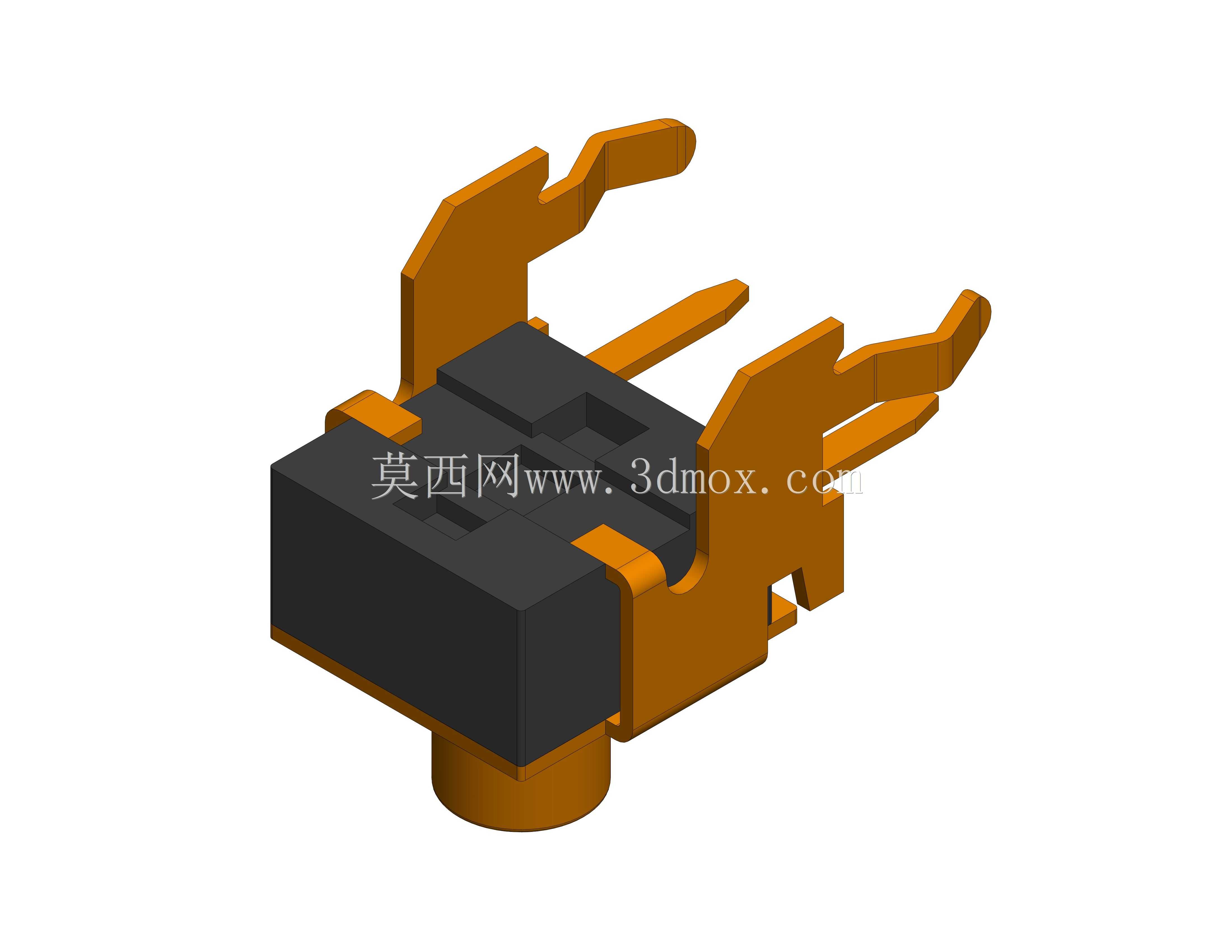

这款侧插式弯脚按键属于小型接触式触发元件，广泛应用在消费电子、小型家电、工控辅助控制板、车载内饰按键模组等场景中，主要承担电路通断触发、功能切换信号输入的作用，是各类电子设备实现人机交互最基础的硬件触点之一。在实际使用场景中，这类按键常被布置在PCB板的侧边位置，适配设备外壳侧键的按压行程需求，相比直插式按键，弯脚结构能够让插装焊接的受力方向与按键按压方向形成垂直分散，避免长期按压导致焊脚脱焊、接触不良的问题，大幅提升按键在频繁操作场景下的使用寿命。从功能特性来看，这款按键采用绝缘基座搭配弹性导电触片的组合结构，黑色的绝缘基座采用耐高温工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现基座变形、引脚移位的问题；橙色的弹性触片采用高弹性铜合金冲压成型，表面做镀锡防氧化处理，既保证按压过程中的弹性复位力度均匀，按压反馈清晰无卡顿，也能保证长期使用过程中接触电阻稳定，不会出现氧化导致的接触失灵问题。从设计思路来看，这款按键在结构上做了多维度的优化：首先是插脚的弯折角度经过精准计算，插装后引脚能够完全贴合PCB板对应的焊盘位置，不需要额外弯折调整，适配自动化SMT贴片或手工插装的工艺要求；其次基座上设置了定位卡槽，插装时能够卡在PCB板对应的定位孔中，焊接过程中不会出现偏移浮高的问题，保证焊接一致性；另外按键的按压柱做了限位结构，按压行程控制在合理范围内，不会因为按压力度过大导致内部触片过度形变失去弹性，正常按压力度下能够保证百万次级别的按压寿命。从外形尺寸与安装边界来看，这款按键属于小型侧插按键，基座主体为方块结构，整体占用PCB板的板面面积极小，弯脚向外延伸的长度经过精准控制，不会和板上其他相邻元件产生空间干涉，安装时只需要在PCB板上对应位置开出匹配的定位孔与焊盘，将按键插脚穿过焊盘后焊接即可，不需要额外的固定结构，按键顶部的按压柱突出基座表面的高度适配常规设备外壳的侧键间隙，不需要额外增加传动结构，外壳按键直接接触按压柱即可完成触发动作，能够大幅简化整机的结构设计难度，降低整机组装的物料与人工成本。
