两针插脚式电气连接基座结构设计

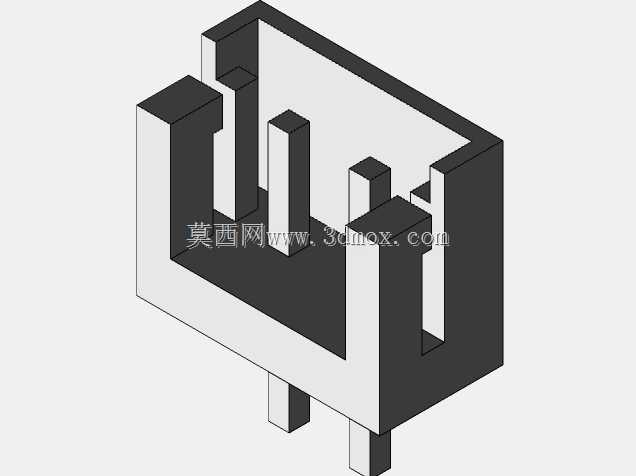

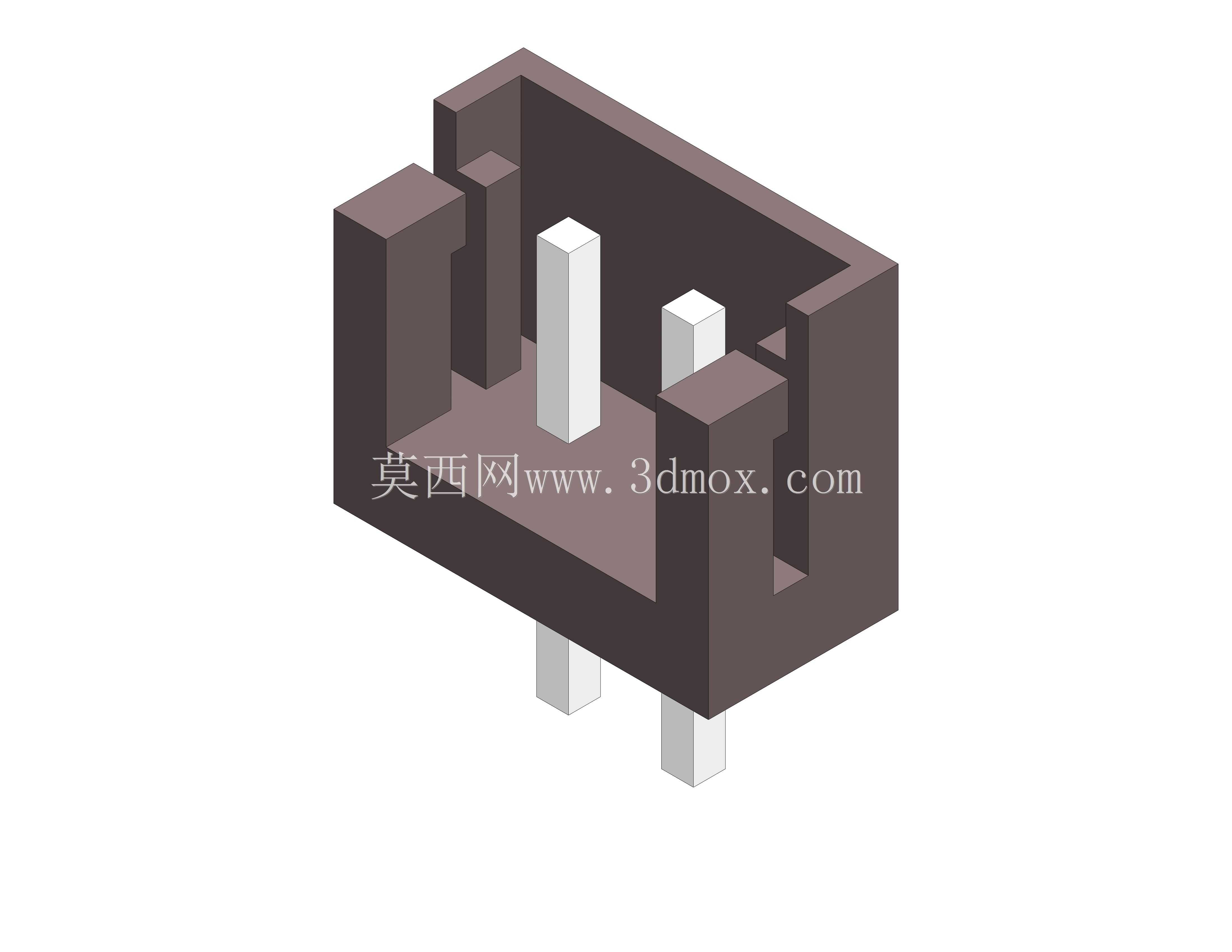

这款两针插脚式电气连接基座，是低压电气回路中实现线缆与板端、设备端快速插拔连通的核心基础配件，广泛应用在消费电子电源输入、小型工控设备信号接驳、小家电供电接口、照明模组供电连接等场景，能够在紧凑的安装空间内实现稳定的电气导通与物理固定，避免导线直接焊接带来的拆装不便、维护困难问题。从实际使用需求出发，该基座采用半包围框式绝缘壳体设计，壳体选用耐温绝缘工程塑料材质，内部设置多道分隔挡筋，将两个导电插脚完全隔离在独立的腔体内，从结构上避免插脚偏移导致的极间短路风险，同时壳体的侧壁挡边可以在插接过程中起到导向作用，让对接端能够顺畅滑入配合位置，降低插接对位的难度，也能减少插脚受侧向力出现弯折变形的概率。两个伸出壳体底部的导电插脚采用直插式设计，插脚的截面尺寸与伸出长度严格匹配常规PCB板焊接孔位、板端对接座的配合公差，既可以直接穿过PCB板完成波峰焊固定，也可以与对应规格的母座对插实现可拆卸连接，插脚在壳体内部的部分与壳体注塑嵌合为一体，能够承受常规插拔过程中的拉拔力，不会出现插脚松动、脱出的问题。壳体内部的空腔预留了足够的接线空间，除了适配直插焊板的使用场景，也可以根据实际需求在内部完成导线与插脚的压接、焊接作业，空腔的深度设计能够完全覆盖接线点位，避免裸露的导体接触外部金属构件引发漏电、短路故障。在安装边界上，该基座整体外形方正，外部轮廓没有多余的突出结构，能够直接嵌入设备外壳的预留开孔内，壳体外侧的定位凸台可以与安装孔的卡位配合，不需要额外的螺丝固定就能实现基座在设备面板上的卡装固定，整体占用的安装空间极小，适合在高密度排布的电气舱内使用。设计过程中充分考虑了日常使用的可靠性，壳体的边角做了圆弧过渡处理，没有尖锐的毛刺棱角，装配过程中不会划伤操作人员的手部，也不会磨损对接的线缆绝缘层；插脚的端部做了微小的倒角处理，既方便插接对位，也能避免插脚端部的毛刺在插接过程中刮伤母座的接触弹片，长期反复插拔也能保持稳定的接触电阻，不会出现接触不良、通电发热的问题。
