田宫F103遥控赛车底盘结构三维建模

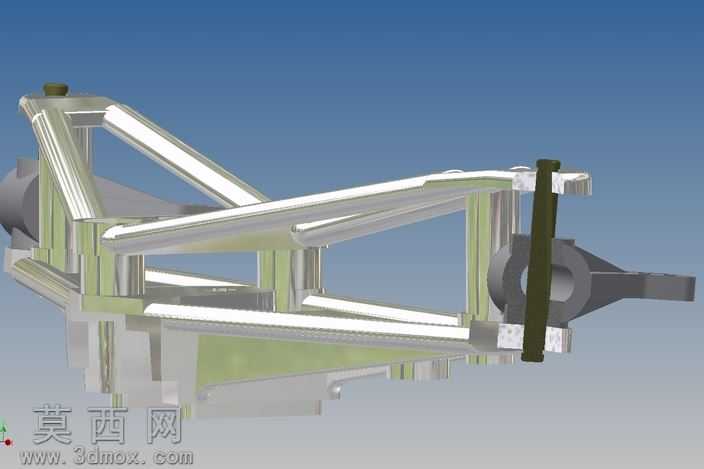

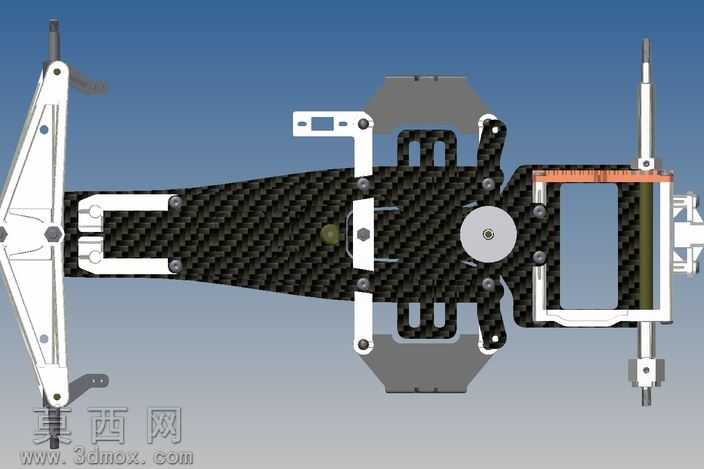

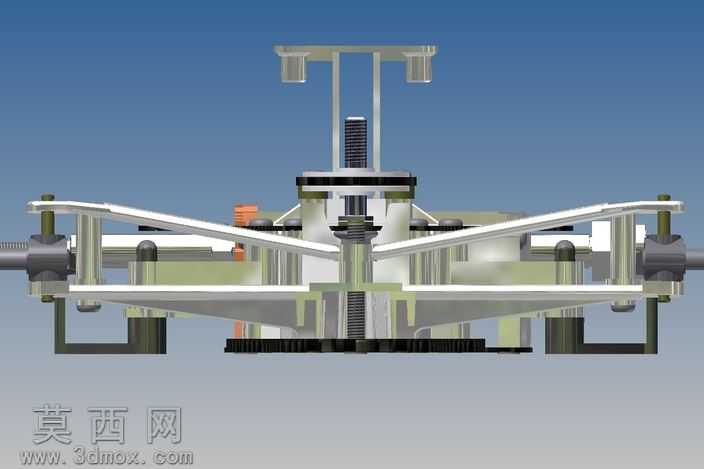

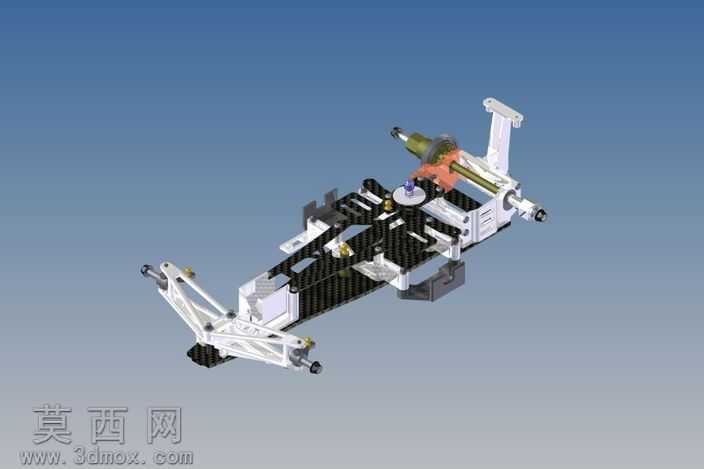

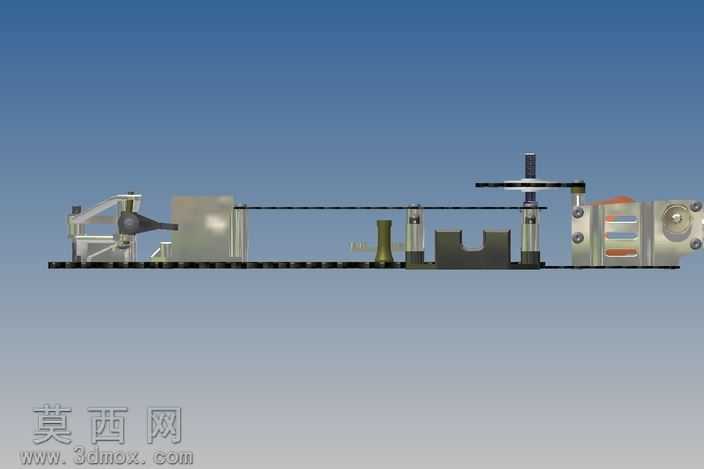

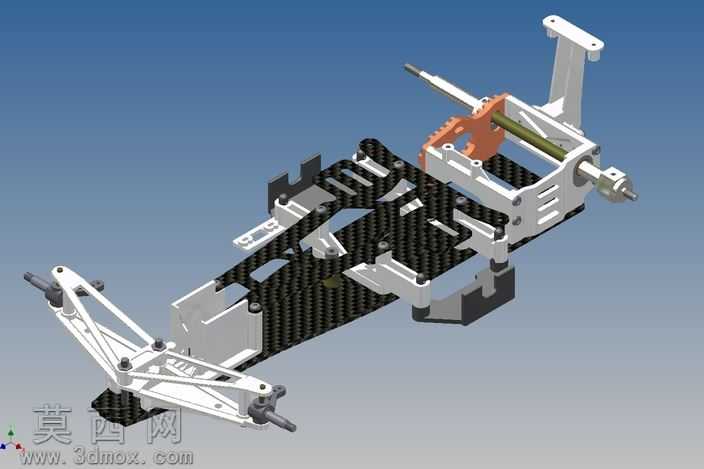

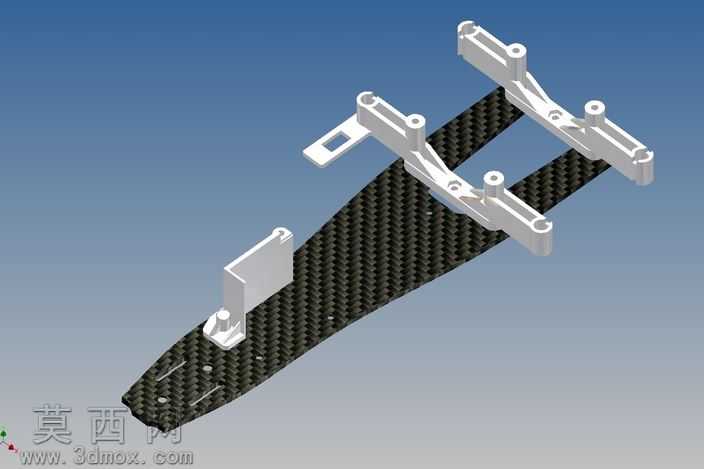

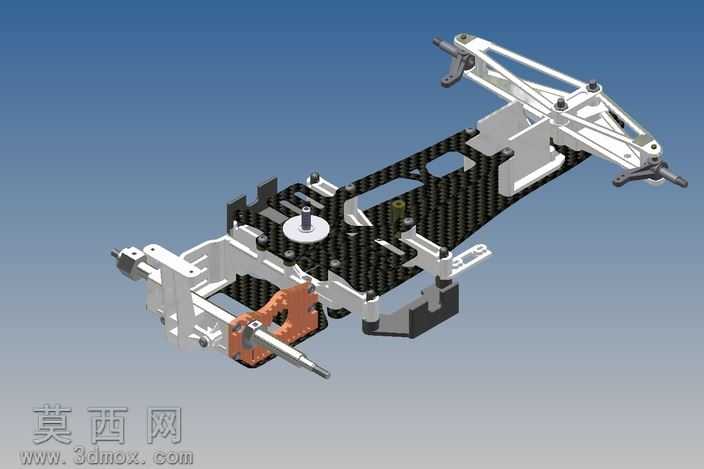

本次建模对象为田宫F103方程式遥控赛车底盘，建模过程以实物组件的精细测绘数据为核心依据，依托三维建模软件完成全结构的参数化搭建，完整还原该款经典遥控F1车架的机械构造与装配逻辑。建模初期先对底盘所有独立组件进行拆分测绘，逐一记录碳纤维主底板的裁切轮廓、安装孔位坐标、前后悬挂摆臂的铰接点位、转向机构的运动行程、动力传动组件的配合尺寸，确保每一处结构参数都与实物一致，避免建模过程中出现装配干涉的问题。材质渲染阶段针对不同组件的物理特性做了区分处理：主底板采用斜纹碳纤维材质，还原碳板特有的编织纹理与半哑光的质感；前后悬挂的白色结构件采用增强尼龙材质，表现工程塑料略带磨砂的表面特性；金属传动轴、转向杯、固定螺丝等部件赋予金属材质，添加细微的使用磨损痕迹提升真实感；动力部分的电机组件做了分色处理，清晰区分定子外壳、转子轴、接线端的不同材质表现，避震器的筒身与弹簧也分别做了镀铬金属与弹簧钢的材质区分，让整体渲染效果层次分明。结构搭建上严格遵循实车的装配关系，前悬挂采用双摇臂结构，完整还原摇臂与转向节的铰接自由度，转向拉杆的长度与安装角度完全匹配实物转向几何，确保虚拟状态下可模拟真实的转向动作；中置电机的安装位精准对应传动齿轮的啮合间隙，后轴的差速结构、轮轴固定位都做了细节还原，甚至底板上的走线槽、设备安装位、电池仓的卡位结构都逐一复刻，完整呈现该款车架的布局逻辑。设计思路上围绕遥控模型赛车的轻量化与结构强度平衡展开，碳纤维底板的镂空减重结构、悬挂部件的加强筋设计、易损部件的模块化安装结构都在建模中完整保留，既还原了原厂设计的工程考量，也通过三维建模的方式清晰呈现了这款经典F1遥控车架的机械魅力，可用于模型改装参考、结构教学演示或遥控赛车相关的设计参考使用。
