紧凑式内置齿轮离合器结构三维设计

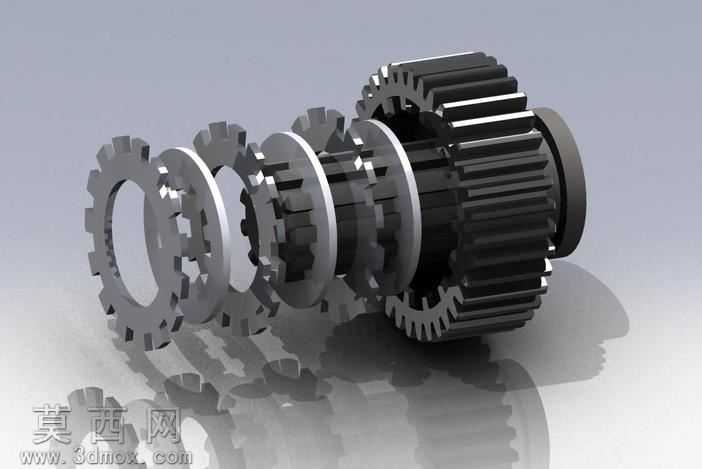

本作品为紧凑式内置齿轮离合器的三维设计成果，建模阶段采用主流三维机械设计软件完成全参数化构建，对离合器的所有组成零件进行了1:1等比例精准还原，涵盖外齿圈、多组传动从动齿轮、离合啮合齿盘、定位隔套、限位挡圈、输出连接轴套等全部核心构件，每一个零件的齿形参数、倒角尺寸、配合公差都经过严谨校核，确保各部件装配关系完全符合机械设计规范。渲染阶段采用金属材质物理渲染方案，针对不同零件的加工特性赋予对应材质属性：传动齿轮与啮合齿盘采用调质合金钢材质表现，还原经过精磨加工的金属表面细腻反光与边缘高光，隔套与挡圈赋予表面氧化处理的哑光金属质感，输出轴套则添加了表面发黑处理的深灰金属质感，通过柔和的环境布光突出零件的轮廓层次与装配间隙，爆炸视图的呈现方式清晰展现了各零件的装配顺序与位置关系，让观者能够直观理解离合器的层级结构。结构设计上，该离合器采用齿轮内置式布局，将核心啮合传动结构集成于主齿圈内部，大幅压缩了整体轴向尺寸，实现小重量、小体积的紧凑设计目标，啮合齿盘采用渐开线齿形设计，保证传动过程中啮合平稳、冲击载荷小，可实现电控气动方式的动力接合与断开，适配中置发动机布局的多档位传动系统使用。设计思路围绕顺序赛车传动系统的轻量化、高可靠性需求展开，参考成熟自动变速器的离合控制逻辑，优化了齿轮啮合的受力角度，减少动力传递过程中的扭矩损失，同时简化了离合动作的执行路径，让动力切换响应更迅速，整体结构在保证传动强度的前提下尽可能去除冗余材料，实现轻量化与结构强度的平衡，可作为6速或7速传动系统的核心离合部件使用，为紧凑式传动布局的离合器设计提供了直观的三维参考方案。
