手板吸塑加工用真空成型设备结构方案

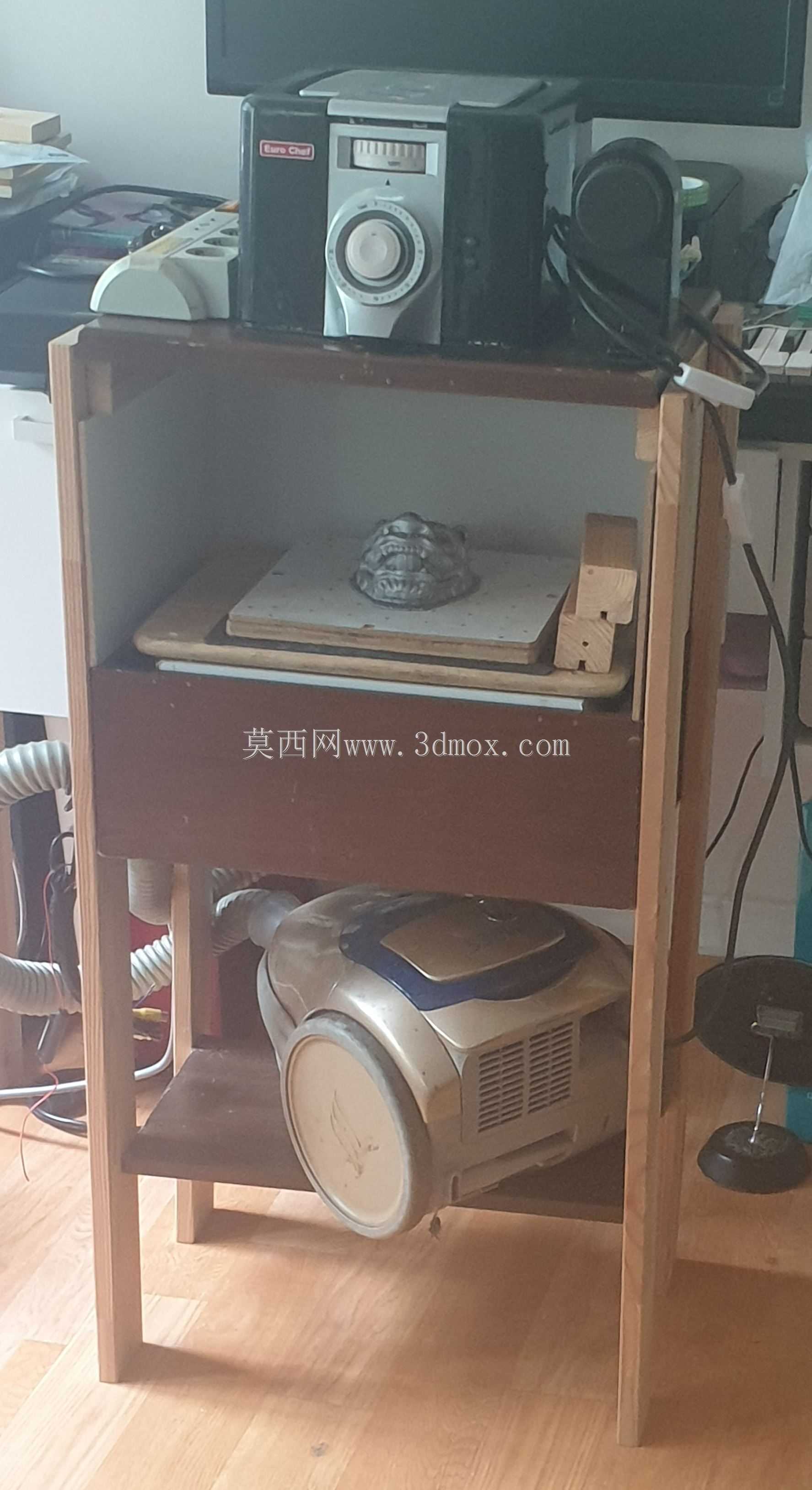

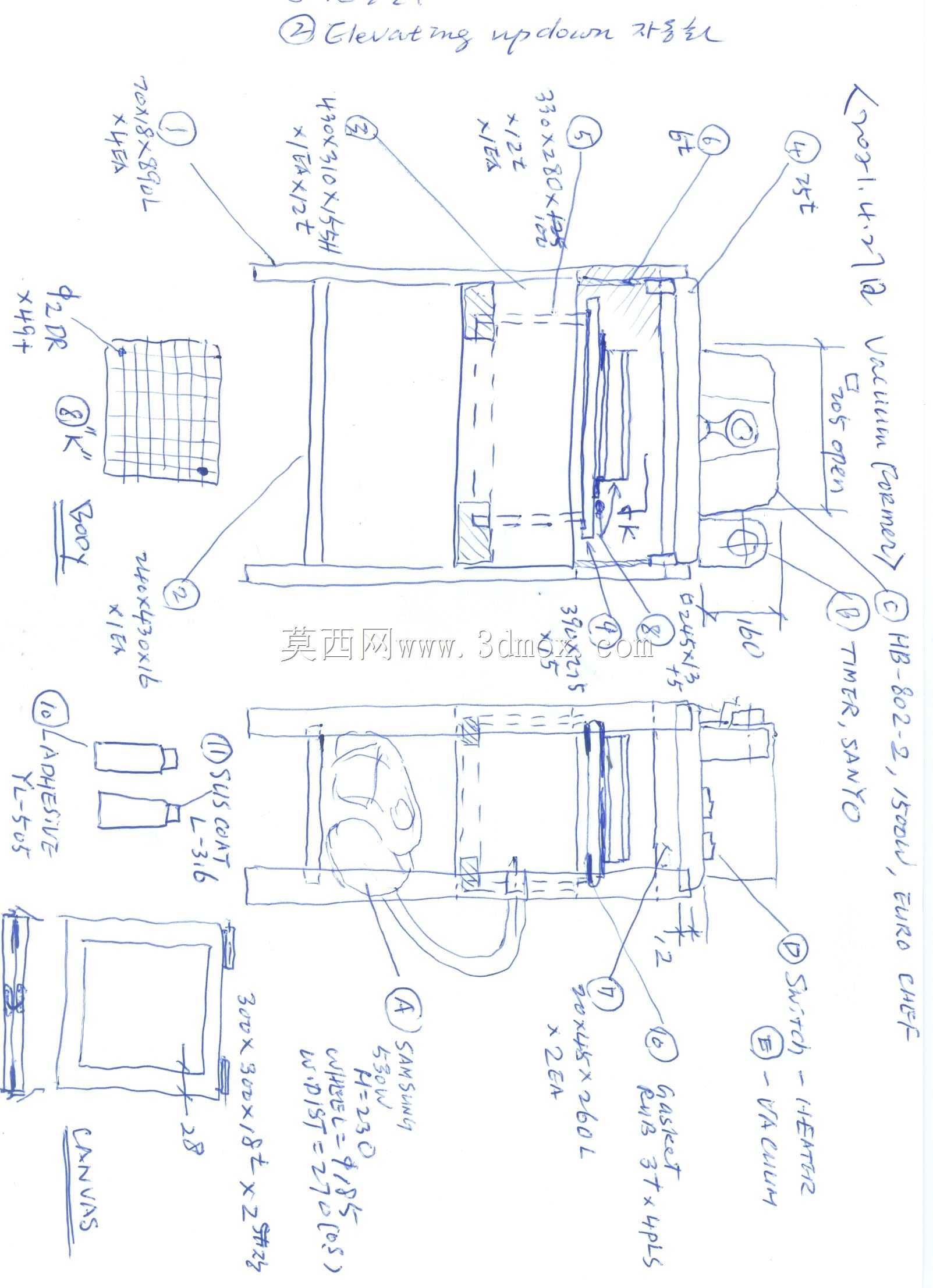

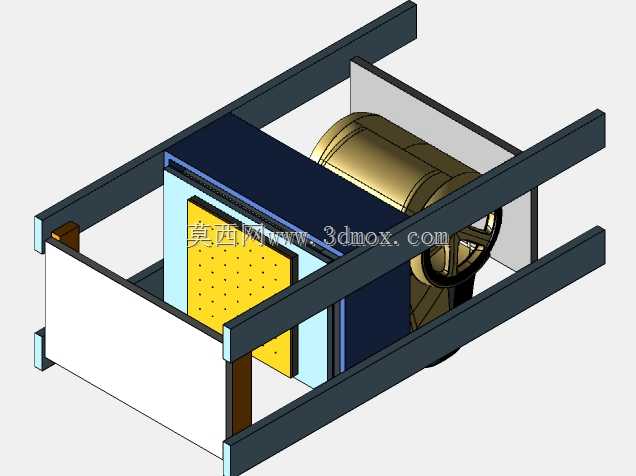

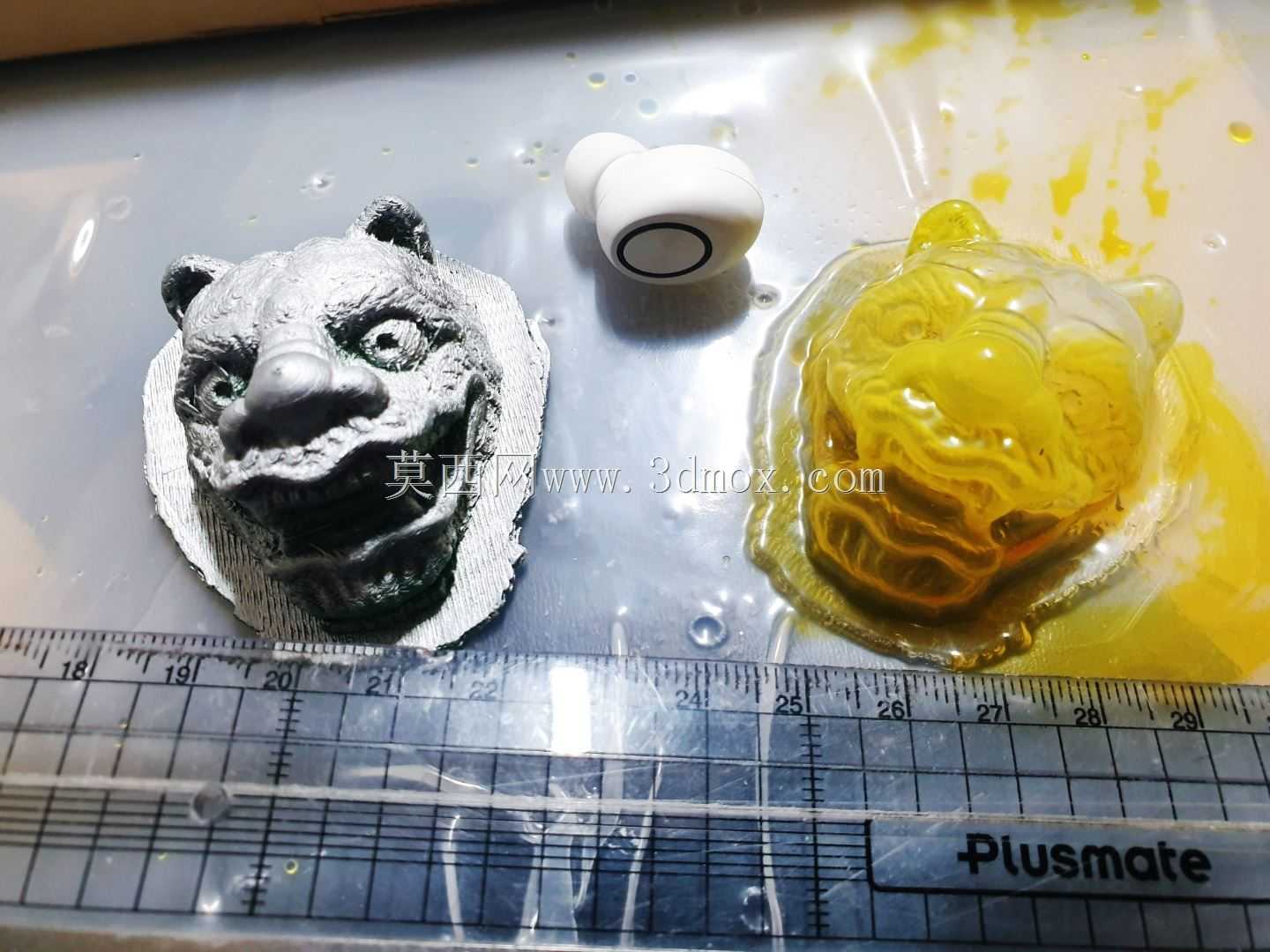

这款真空成型设备主要面向小批量吸塑制品加工、产品包装外壳打样、厚片吸塑工件试制场景，在广告标识制作、产品包装内衬生产、教学实训加工、小型五金产品塑封包装领域都有广泛应用，能够替代传统手工烘塑的低效作业模式，通过稳定负压实现热塑性片材的快速贴合成型，适配PVC、PET、PP、ABS等多种常见热塑片材的加工需求。设备核心功能是将加热软化后的热塑性片材，通过腔体内快速建立的负压环境，让片材紧密贴合在模具表面，待冷却定型后得到与模具轮廓完全一致的塑型工件，相比正压成型设备，它的结构更简单、成型贴合度更高，对于带有细微凹槽、纹理的模具也能实现完整复刻，不会出现边角缺料、纹理模糊的问题。从设计思路来看，整体采用卧式分层布局，上部设置片材夹持固定机构，采用可调节压框结构，能够根据加工片材的尺寸调整夹持范围，兼容不同规格的片材装夹，避免片材加热后出现下垂移位的问题；中部为成型腔体，腔体边缘做密封胶条嵌装设计，保证抽真空过程中腔体内无漏气，能够在3秒内达到成型所需的负压值，减少片材冷却提前定型导致的成型不良；下部集成负压管路接口与模具安装位，模具安装平台预留通用T型槽，不需要额外制作转接板就能快速固定不同尺寸的成型模具，平台高度可通过侧边调节手柄微调，适配不同高度模具的成型距离需求，避免片材拉伸过度导致的壁厚不均问题。设备侧边预留加热单元安装位，可配套外置红外加热架，也可适配手工烘片的作业模式，兼顾小批量灵活加工与连续化作业的需求。外形尺寸按照小型车间工位摆放设计，整体宽度控制在1.2米以内，深度0.8米，高度1.1米，不需要额外做地基固定，直接放置在水平工作台面即可使用，安装边界预留侧边0.3米的管路与操作空间，后部预留0.2米的排风间隙，能够适配大多数小型加工车间、实训教室、打样工作室的工位布局。设备的操作侧设置在正面，夹持压框的锁紧手柄、真空阀控制开关都集中在正面伸手可及的位置，操作人员不需要侧身或者绕机操作，单次装夹到成型取件的流程可以在单人操作下完成，有效降低小批量加工的人力成本。腔体内部做圆角过渡设计，没有清洁死角，加工过程中产生的片材碎屑可以快速清理，避免碎屑堆积影响密封性能，长期使用也能维持稳定的负压成型效果。
