立式给袋式食品称重包装设备结构设计

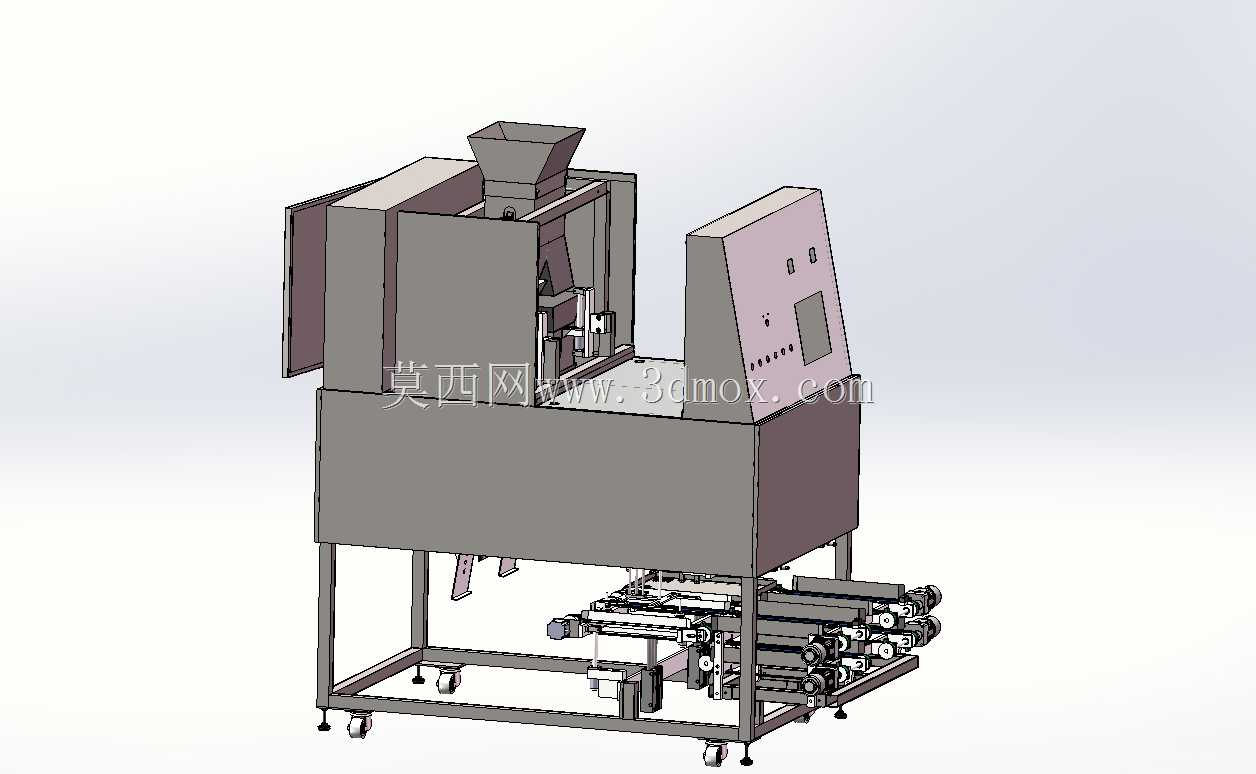

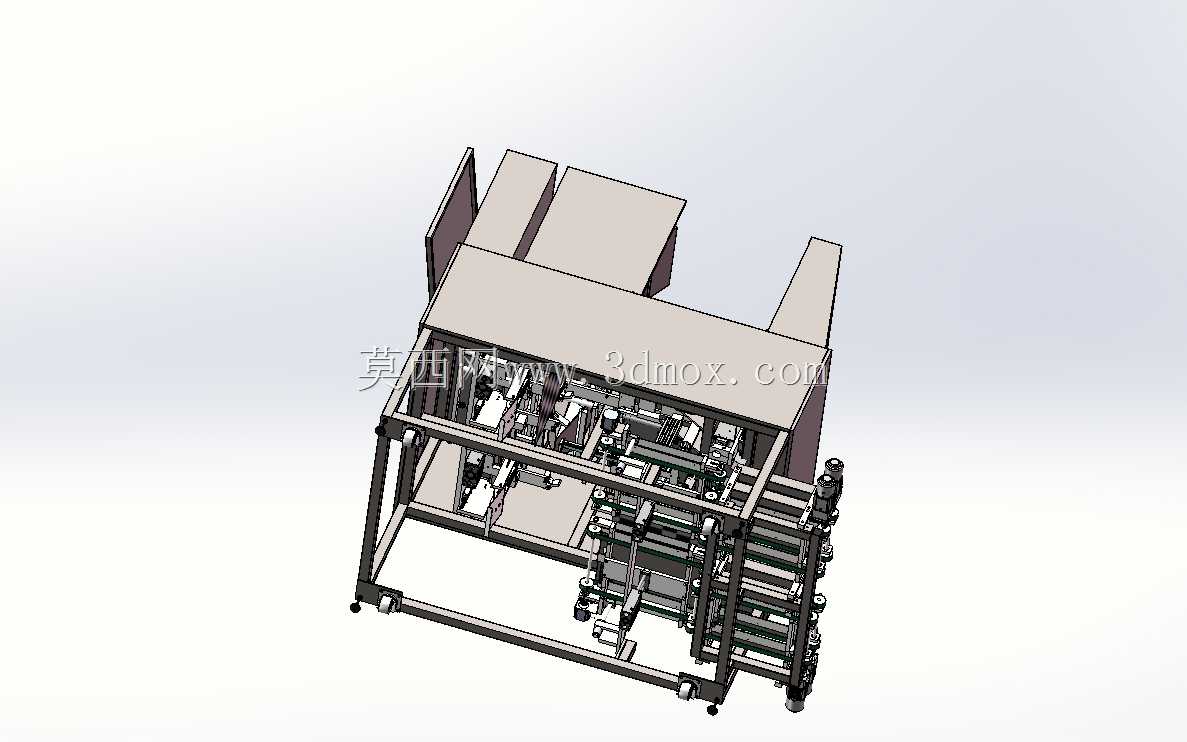

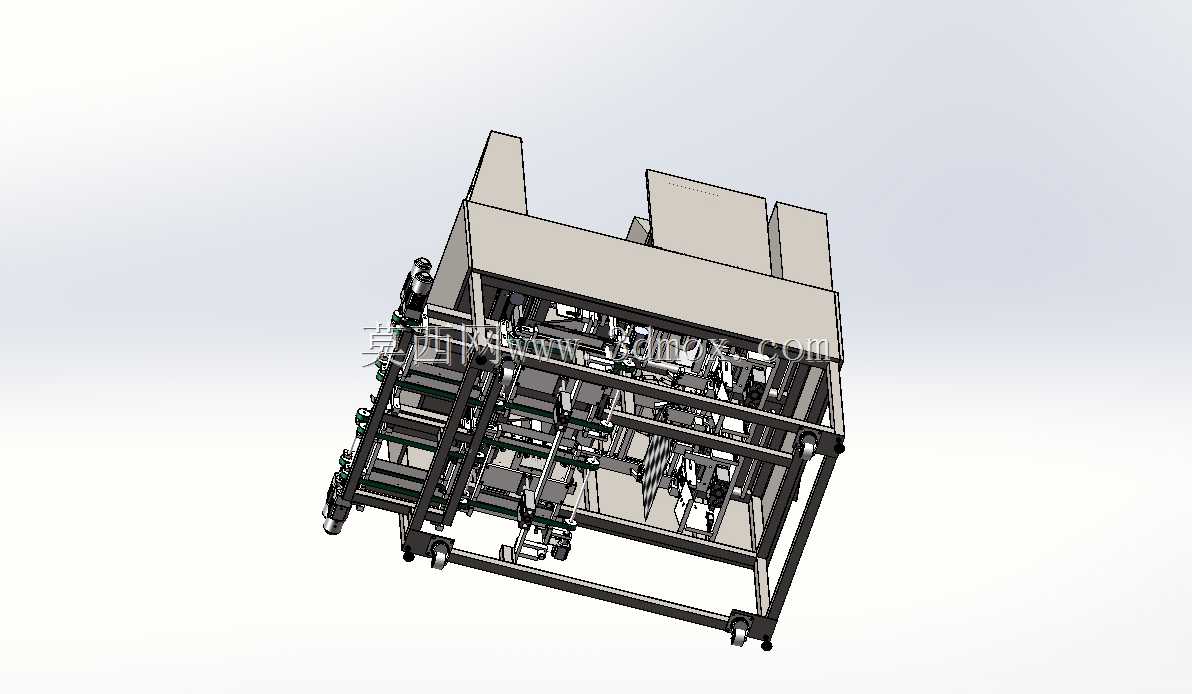

该设备面向休闲食品、杂粮、干货类散状物料的定量包装作业场景，适配中小型食品加工生产车间的批量包装工序，可完成从物料计量、袋体成型、装填封口到成品输出的全流程自动化作业，替代传统人工称重装填的包装模式，大幅提升食品包装环节的作业效率与计量精度，降低人工接触食品带来的卫生安全风险，适配预制袋、卷膜制袋两种常用包装耗材形式，可匹配50g到5kg区间的多规格包装重量需求，适配颗粒状、短条状、均匀小片状的食品物料包装作业。设备整体采用立式分层布局设计，上部设置带防尘盖板的物料进料料斗，料斗下方集成称重计量模块，可根据设定的包装重量完成单次物料的精准定量，计量误差控制在行业标准允许范围内，避免物料装填过量或不足带来的成本损耗与客诉问题；中部为包装执行核心区域，集成袋体牵引、开袋、装填、热封、裁切机构，各动作机构通过凸轮连杆与气动元件配合实现时序联动，保证各工序衔接顺畅无卡滞；侧部设置独立的电气控制机柜，集成操作显示屏与控制按钮，操作人员可通过触控界面快速调整包装参数、切换包装规格，设备运行状态可通过界面实时显示，异常状态下可自动触发停机保护并提示故障点位；下部为机架与成品输出输送段，机架采用方管焊接成型结构，底部配置可调脚轮与支撑脚杯，既方便设备在车间内的移位转场，也可在设备就位后调平固定，抵消运行过程中的振动偏移，下部输送机构可将完成封口的成品包装袋平稳输送至后续检重、装箱工序。设计过程中充分考虑食品生产的卫生要求，与物料接触的部位均采用易清洁的光滑材质，无卫生死角，可快速拆卸清洗满足食品生产车间的日常消杀要求；设备整体外形紧凑，安装时仅需预留进料端上料空间、侧部操作维护空间与输出端接料空间，无需复杂的地基施工，接通电源与气源即可投入使用，适配多数中小型食品加工厂的车间布局条件，可单独作为包装工位使用，也可对接上游物料供料设备、下游装箱码垛设备组成完整的食品生产包装产线。
