移动式工业流体温控冷却装置

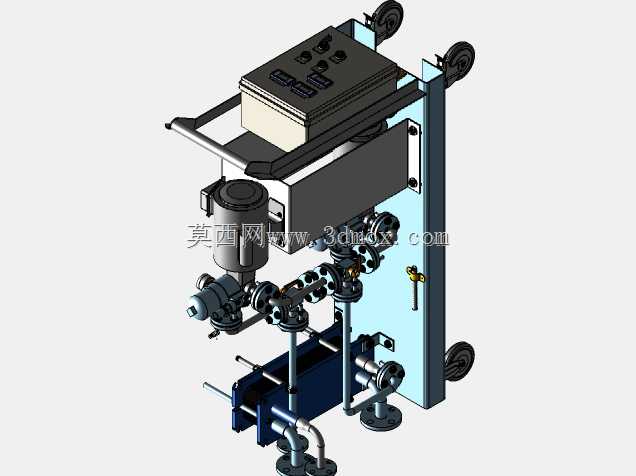

这款移动式冷却装置主要面向工业生产场景中需要精准控制流体温度、灵活对接不同工位换热需求的作业环节，常见应用于小型化工试验线、精密机加工工位的切削液温控、实验室小型反应釜的介质冷却、电子元器件老化测试的温度调控等场景，能够为需要恒定低温介质供给的工位提供稳定的冷源输出，解决固定安装式冷却设备无法跨工位调度、适配多场景临时冷却需求的痛点。设备整体采用立式带脚轮的机架结构，底部配置四个带刹车功能的万向脚轮，既可以在平整车间地面灵活推移转场，到位后踩下刹车即可完成位置固定，无需额外打膨胀螺栓做基础固定，适配车间内多工位轮流使用的灵活调度需求。机架上部集成了电气控制箱体，箱体表面布置有控制按钮、状态指示灯与参数显示区域，操作人员可以直接在箱体面板完成温度设定、泵组启停、运行状态监控等操作，无需额外外接控制柜，简化了现场接线与部署流程。机架中部为核心的阀组与泵体集成区域，多组手动球阀通过法兰与管路连接，构成了完整的流体通路，操作人员可以通过不同阀门的开闭组合，切换介质流向、调节流量大小，适配不同工况下的流量与通路需求；配套的泵体单元为介质循环提供动力，能够将冷却后的介质稳定输送到外接的换热工位，再将携带热量的回流介质输送到换热单元完成降温，形成完整的闭式循环通路。机架下部布置有板式换热单元，作为冷热介质交换的核心部件，板式结构具备换热效率高、占地面积小的优势，能够在有限的安装空间内完成足够的换热量输出，满足中小功率场景的冷却需求。整体管路布局采用分层排布设计，不同通径的管路沿机架立柱有序布置，法兰连接位置预留了足够的扳手操作空间，方便后期维护时拆卸密封件、更换阀件；所有外露管路与阀件都做了防锈处理，适配车间内多粉尘、少量切削液飞溅的使用环境。设备的安装边界充分考虑了车间通道的通行需求，整体宽度控制在常规车间人行通道的可通行范围内，推移过程中不会与周边设备、货架发生刮碰，顶部的推移扶手设置在符合人体工程学的高度位置，操作人员推移时无需过度弯腰，转场操作省力便捷。在功能设计上，这款装置预留了标准的外接管路法兰接口，用户可以根据自身需求快速对接不同规格的外接软管，无需对设备本身的管路做二次改造，大幅降低了现场部署的改造成本；阀组上配套的小型压力表可以实时显示管路内的压力状态，方便操作人员及时判断管路是否存在堵塞、泄漏等异常情况，提前排查故障隐患。
