电吉他金属滚花调节旋钮设计

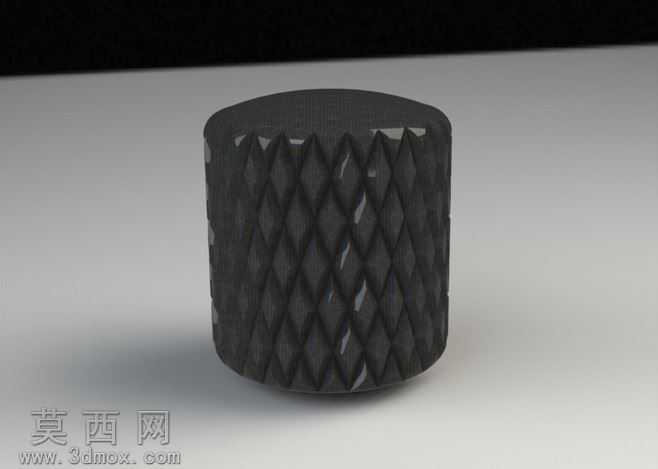

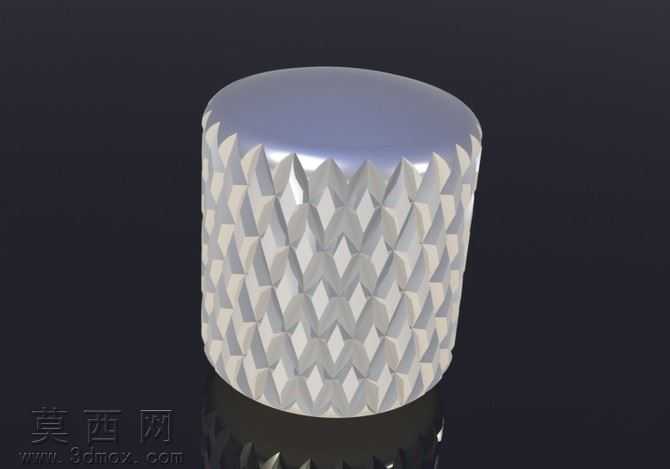

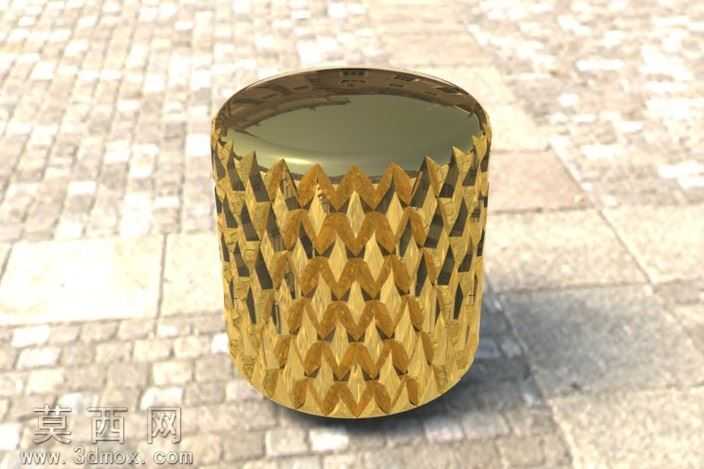

本作品为电吉他配套的金属弹片滚花调节旋钮三维设计，整体采用圆柱圆顶造型，建模阶段以回转体为基础形态，通过参数化建模方式构建主体轮廓：首先绘制旋钮的轴向截面草图，标注圆柱高度、顶面圆弧半径、底部直径等关键尺寸，通过回转命令生成光滑的基础实体，保证旋钮整体的同轴度与规整度。针对旋钮侧壁的菱形滚花纹理，采用阵列结合布尔运算的方式实现：先绘制单个菱形弹片的截面轮廓，通过拉伸生成单个纹理单元，再以旋钮中心轴为环形阵列中心，按照均匀的周向间距完成第一层纹理排布，随后沿轴向进行线性阵列，保证每一圈菱形纹理的对齐精度，阵列完成后通过布尔合并将所有纹理单元与主体实体融合，同时对纹理的棱边做微小的圆角过渡处理，避免尖锐棱角带来的加工与使用隐患。材质设计阶段提供三种可选材质方案：黄金材质采用高反射率金属材质球，调整粗糙度参数模拟抛光黄金的温润金属光泽，反射通道添加轻微的环境模糊效果，避免反射过于生硬；碳纤维材质采用各向异性材质，在侧壁纹理区域添加碳纤维编织纹理贴图，调整纹理方向与滚花走向匹配，还原碳纤维材质的特殊纹理质感；镀铬材质采用高镜面反射参数，提高高光强度与反射清晰度，模拟亮面镀铬的冷冽金属质感。渲染阶段采用砖石地面作为展示场景，添加柔和的环境天光与侧方补光，突出旋钮侧壁滚花纹理的凹凸立体感，通过光影层次展现不同材质下旋钮的视觉效果。结构设计上兼顾使用手感与装配需求，滚花纹理的深度经过参数调整，既保证旋转调节时的摩擦力足够，不会出现打滑问题，又不会因纹理过深导致硌手影响使用体验，圆顶顶面做光滑处理，与侧壁滚花形成触感区分，底部预留标准的电位器装配孔位，可适配常规电吉他的调节电位器尺寸，满足实际装配使用的需求。设计过程中对纹理的排布密度做了多轮调整，对比不同周向纹理数量、轴向纹理间距的方案，最终选定的纹理密度兼顾视觉精致度与加工可行性，既不会因纹理过密增加加工难度，也不会因纹理过疏影响防滑效果与外观质感。
