离合器枢轴销带加工图纸结构设计

离合器枢轴销是汽车传动系统离合器操纵机构中的核心定位传动零件，主要应用于手动挡乘用车、商用车以及部分工程机械的离合器分离操纵结构中，承担着枢轴支撑、力传递与运动限位的关键作用。在离合器实际工作过程中，当驾驶员踩下离合器踏板，分离拨叉绕该枢轴销做定轴摆动，推动分离轴承压向膜片弹簧分离指，实现离合器动力的切断与接合，整个工作循环中，枢轴销需要持续承受拨叉传递的径向载荷、摆动摩擦力以及频繁启停带来的冲击载荷，其结构强度、配合精度直接决定了离合器操纵的平顺性与使用寿命。

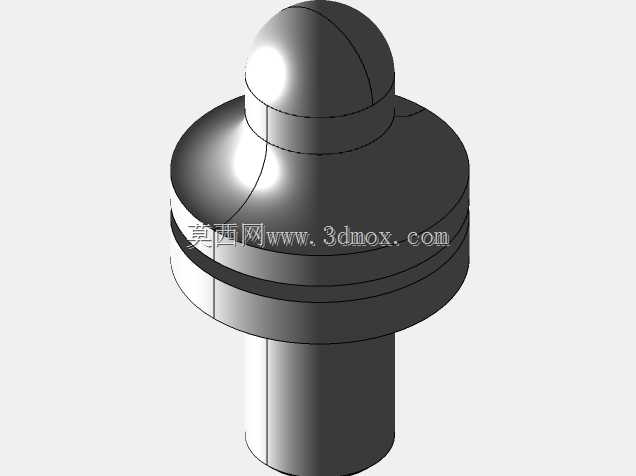

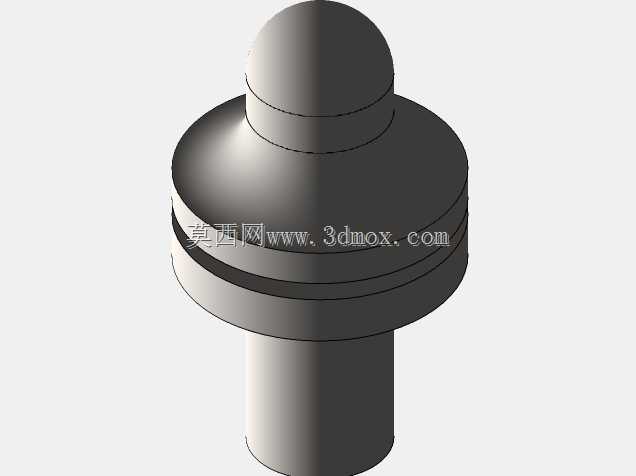

该零件整体采用阶梯轴式结构设计，顶端为半球形端头，能够在装配过程中起到导向导入作用，避免安装时刮伤配合件的安装孔内壁，同时半球形结构可以分散端部接触应力，降低长期工作后的端部磨损变形风险。端头下方设置多道环形凸台结构，一方面用于轴向限位，与拨叉安装座的卡槽配合实现轴向位置固定，防止工作过程中销轴出现轴向窜动导致拨叉摆动行程偏差，另一方面环形凸台可以储存少量润滑脂，在销轴与拨叉衬套的转动配合面形成持续油膜，降低摆动过程中的摩擦阻力，减少磨损量，提升操纵机构的维护周期。下部为等直径圆柱配合段，是与安装基座孔配合的核心定位段，加工精度要求较高，圆柱度与表面粗糙度均需满足配合公差要求，保证装配后销轴无径向晃动，为拨叉提供稳定的摆动支撑基准。

设计过程中充分考虑了安装边界与载荷特性，整体同轴度控制在较高精度等级，避免各段轴径不同轴导致拨叉摆动卡滞、踏板力不均的问题；各轴段过渡位置均采用圆角过渡，消除应力集中风险，避免长期承受交变冲击载荷时出现断裂失效。外形尺寸适配主流乘用车型离合器操纵机构的安装空间，下部圆柱段直径与安装基座孔采用过渡配合，既保证装配后的定位稳定性，又便于售后维修时的拆卸更换；顶端半球直径略大于下部轴径，可防止销轴从安装孔反向脱出，提升结构可靠性。该零件的结构设计兼顾了承载能力、装配便利性与耐磨性能，能够满足离合器频繁操纵工况下的长期使用需求，配套的加工图纸明确了各段尺寸公差、形位公差与表面处理要求，可直接用于机械加工生产。
