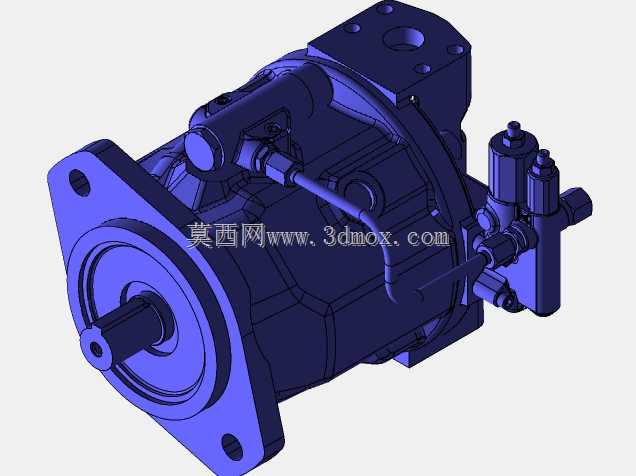

力士乐A10VSO系列31轴向柱塞泵结构

这款轴向柱塞泵是液压系统中的核心动力转换元件，主要应用于工业液压系统、工程机械液压回路、重型装备动力传输单元等场景，能够为液压执行元件提供稳定的高压油源，适配开式液压回路的使用需求，在注塑机液压系统、工程机械行走与作业回路、机床液压传动系统、冶金设备液压站中都能见到同类型产品的身影。它的核心功能是将原动机输入的旋转机械能转换为液压油的压力能，通过斜盘式轴向柱塞的结构设计，实现排量的可变调节，可根据系统负载需求实时调整输出流量，有效降低系统无功损耗，提升整套液压回路的运行效率。从设计思路来看，这款泵采用了经典的斜盘式轴向柱塞布局，缸体与传动轴同轴布置，柱塞沿缸体圆周方向均匀分布，通过滑靴与斜盘的贴合配合，在传动轴带动缸体旋转时，柱塞在缸体柱塞孔内做往复运动，完成吸油与压油的工作循环；集成的控制阀组可以根据系统压力反馈自动调整斜盘倾角，实现压力切断、负载敏感等控制功能，无需额外外接过多控制管路，简化了系统安装布局。外形方面，这款泵采用法兰式安装结构，前端的安装法兰带有定位止口与固定螺栓孔，能够快速与原动机输出端实现同轴定位安装，避免安装偏心带来的轴封磨损与振动问题；进出油口采用标准化的油口连接尺寸，能够适配不同通径的液压管路，侧面集成的控制阀体布局紧凑，不会额外占用过多安装空间，整体安装边界规整，便于在液压站内部或设备动力舱内进行布局固定。泵体的壳体采用高强度铸铁材质设计，能够承受高压工况下的内部压力冲击，内部的配流盘采用对称阻尼槽设计，有效降低配流过程中的压力冲击与流量脉动，让输出的液压油压力更加平稳，减少系统管路的振动与噪音；轴端采用耐压耐磨的轴封结构，能够长期在高压高速工况下保持可靠的密封性能，避免液压油泄漏问题，柱塞与滑靴的铰接结构采用静压支撑设计，大幅降低相对运动部件的磨损，提升产品的长期运行可靠性。在实际使用中，这类柱塞泵能够适配多种液压油介质，在额定工况下可以长期稳定输出高压油流，支持连续工作制运行，针对不同的工况需求还可以搭配不同的控制方式，满足恒压、恒流量、负载敏感等多种系统控制要求，是中高压液压系统中应用极为广泛的动力元件。
