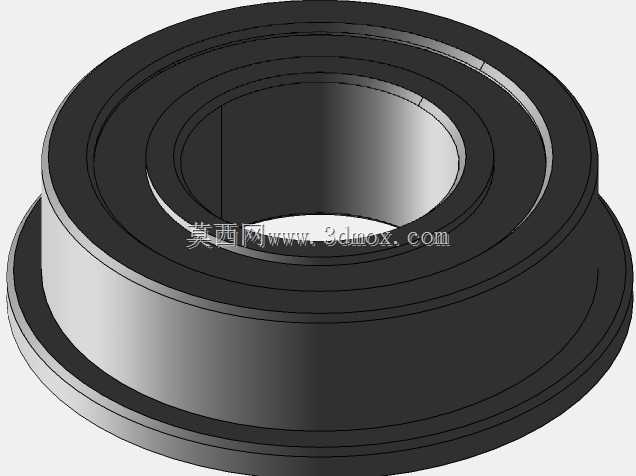

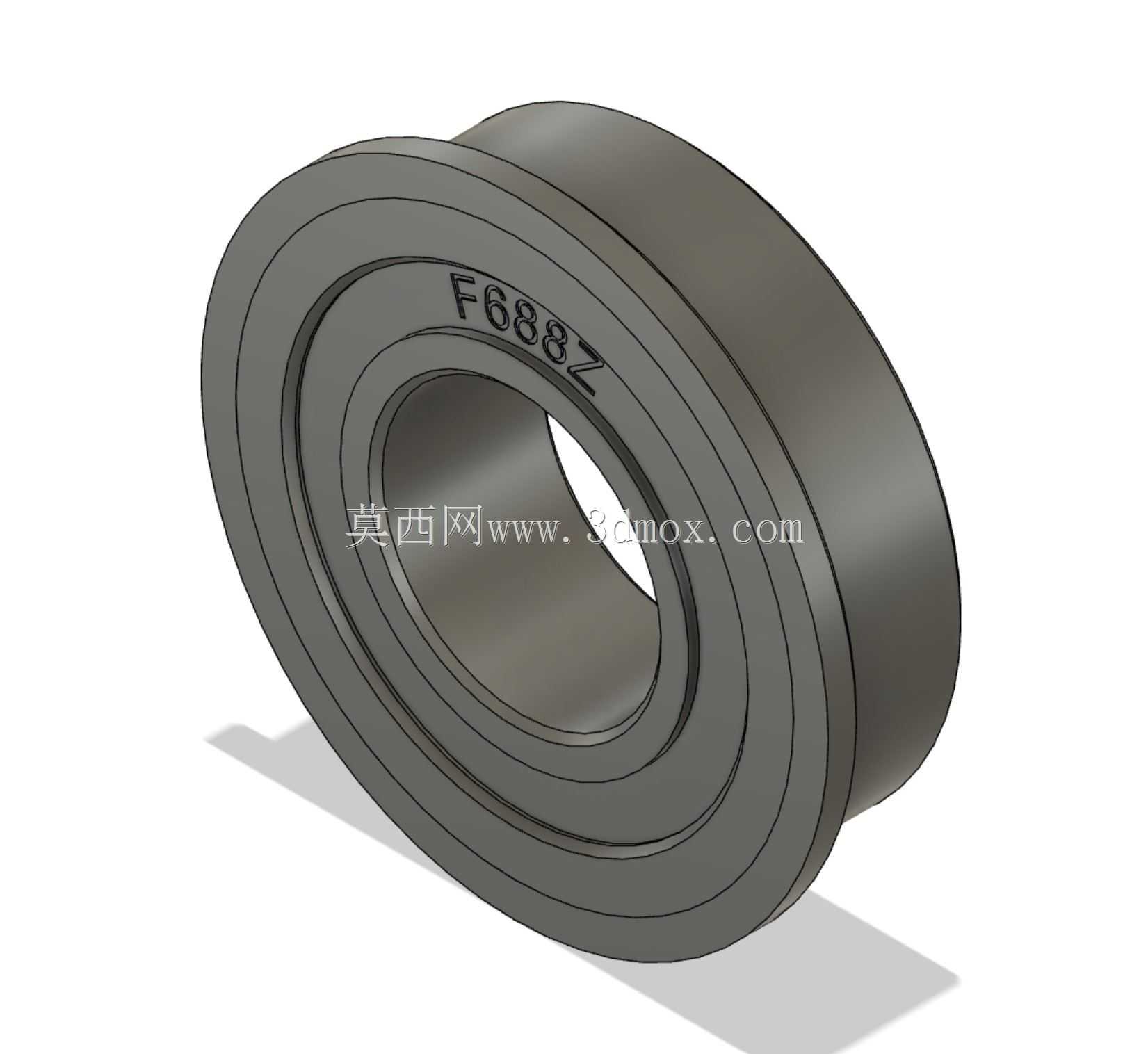

F688Z带法兰微型深沟球轴承结构

这款带法兰边的微型球轴承，是轻载精密传动场景中极为常用的支承部件，广泛适配小型伺服输出端、微型减速模组、办公自动化设备走纸机构、消费电子精密转轴、小型医疗器械调节机构、航模传动系统等对安装空间有严格限制的工况，能够在极小的装配空间内同时承担径向载荷与轻度轴向载荷，避免转轴运转过程中出现轴向窜动，保障传动链路的回转精度与运转平顺性。

从功能特性来看，该轴承属于带止动法兰的微型深沟球结构，一体化冲压成型的外圈法兰边省去了传统轴承安装所需的轴向定位挡圈、轴肩加工工序，安装时直接将轴承嵌入安装基座的对应通孔，法兰端面贴合基座安装面即可完成轴向定位，大幅简化了轻载设备的装配流程，尤其适合薄壁结构的安装基座使用，无需在基座上加工复杂的定位止口，有效降低小型设备的壳体加工难度与成本。轴承内部采用满球优化的滚道设计，滚道曲率与钢球匹配度经过反复调校，在微型尺寸下兼顾了径向承载能力与低摩擦运转特性，运转时摩擦阻力小、启动扭矩低，能够适配高速轻载的连续运转工况，同时双侧带防尘盖的结构可以阻挡外界粉尘、微小碎屑进入轴承滚道内部，维持润滑脂的清洁度，延长轴承在开放或半开放工况下的使用寿命，减少日常维护频次。

设计思路上，这款轴承针对微型设备的装配痛点做了针对性优化，将法兰定位结构与轴承外圈做一体化设计，相比额外加装定位挡圈的方案，既减少了装配零件数量，也避免了挡圈装配误差带来的轴承同轴度偏差，保障轴承安装后的回转精度。整体外形遵循微型法兰轴承的紧凑设计逻辑，主体为带凸缘的环形回转结构，外圈法兰直径略大于轴承主体外径，法兰端面平整无凸起，安装后不会额外占用轴向装配空间；轴承内孔与适配的微型轴径做间隙配合设计，装配时可通过轻压方式完成轴与内圈的装配，不会损伤轴承滚道结构；轴承的轴向总厚度控制在极小范围内，能够适配厚度有限的薄壁安装基座，安装时仅需在基座上加工与轴承外径匹配的光孔，无需额外加工卡簧槽或定位台阶，大幅降低安装部位的加工精度要求，即使是注塑成型的塑料壳体也能完成可靠装配，适配更多轻量化、小型化设备的设计需求。
