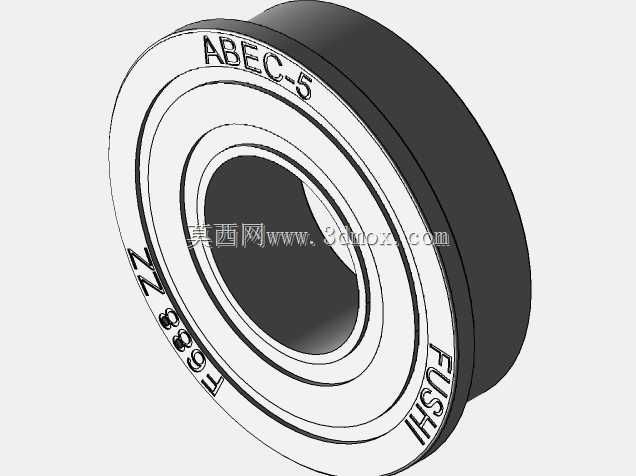

FUSHI F688 ZZ ABEC-5级带法兰深沟球轴承

　　这款带法兰的微型深沟球轴承，在小型精密传动场景里的适配性极强，日常做小型自动化模组、桌面级加工设备、精密仪器传动结构选型时，这类带法兰边的轴承往往能省去额外的轴向定位挡圈设计，直接靠法兰端面贴合安装基准面完成轴向限位，大幅压缩安装空间的占用。从结构设计逻辑来看，F688属于微型薄壁轴承序列，ZZ后缀代表双侧带金属防尘盖，能在常规工况下阻挡外界粉尘、碎屑进入滚道内部，维持润滑脂的清洁度，延长维护周期，ABEC-5的精度等级对应P5级旋转精度，径向跳动、轴向窜动的控制精度远高于普通级轴承，适配对旋转同轴度、运转平顺性有要求的传动部位。

　　设计这类轴承的三维模型时，首先要明确核心安装边界：轴承内孔用于穿装传动轴，内径尺寸匹配8mm公称轴径，外径为16mm，法兰边的外径比轴承外圈外径更大，安装时法兰端面直接贴靠安装板的外侧表面，不需要在安装孔内侧加工卡簧槽或者额外加工定位台阶，对于壁厚较薄的安装板结构来说，这种设计能有效避免轴承在运转过程中出现轴向窜动，也能抵消一部分传动轴受到的轴向轻载。滚道部分的建模需要严格匹配深沟球轴承的曲率参数，钢球与内外圈滚道的密合度直接影响模型后续做运动仿真时的接触应力分析准确性，防尘盖的结构要还原与外圈卡槽的配合关系，法兰与外圈为一体化结构，建模时要保证法兰端面与轴承轴线的垂直度公差，这直接决定实际安装后轴承的旋转精度是否达标。

　　在实际设备应用中，这类微型法兰轴承常见于小型伺服电机输出端支撑、3D打印机传动辊支撑、小型机床的进给机构轻载支撑位、精密检测仪器的旋转轴部位，相比不带法兰的同型号轴承，它的安装工序更简单，不需要额外准备轴用挡圈、孔用挡圈这类定位零件，只需要将轴承压入安装孔，法兰端面贴紧安装面后，靠过盈配合或者侧面点胶即可完成固定，对于批量装配的小型设备来说，能有效减少装配零件数量，提升装配效率。选型时需要注意，这类薄壁法兰轴承的径向承载能力属于轻载序列，适合传递小扭矩、高转速的工况，不能用于重载冲击的传动部位，安装时压装力要均匀作用在轴承套圈端面，不能通过钢球传递压装力，避免造成滚道压伤、钢球变形，影响后续旋转精度。

　　从建模细节来看，轴承外圈上的标识刻印需要还原实际产品的标注逻辑，型号、精度等级、品牌标识的刻印位置与深度都要符合实物特征，方便后续生成工程图时直接提取标注信息，钢球的数量、保持架的结构也要匹配微型轴承的设计规范，双侧金属防尘盖的边缘与内圈的间隙要控制在合理范围，既不能摩擦内圈造成运转阻力，也不能间隙过大失去防尘效果。做装配仿真时，可以模拟轴承压入安装板的过程，验证法兰端面与安装板的贴合度，检查安装孔直径与轴承外径的配合公差是否合理，避免出现过盈量太大导致外圈变形，或者间隙太大导致轴承外圈跟转的问题。对于做小型设备结构设计的工程师来说，这类标准件的三维模型精度直接影响整体装配的干涉检查结果，法兰边的厚度、外径尺寸如果建模偏差，会导致实际装配时法兰突出安装面的尺寸不符合设计预期，甚至和周边传动零件发生干涉，因此建模时所有尺寸边界都要严格对应实物的安装尺寸，保证模型导入装配体后能直接用于结构验证、运动仿真，不需要额外调整尺寸参数。
