AISI1020钢制手动操作枢轴组件

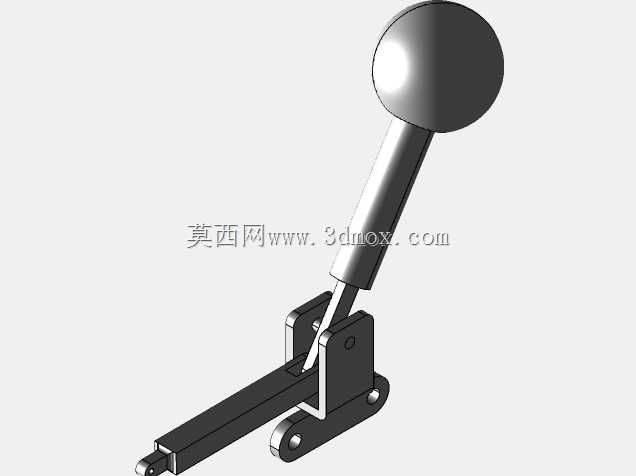

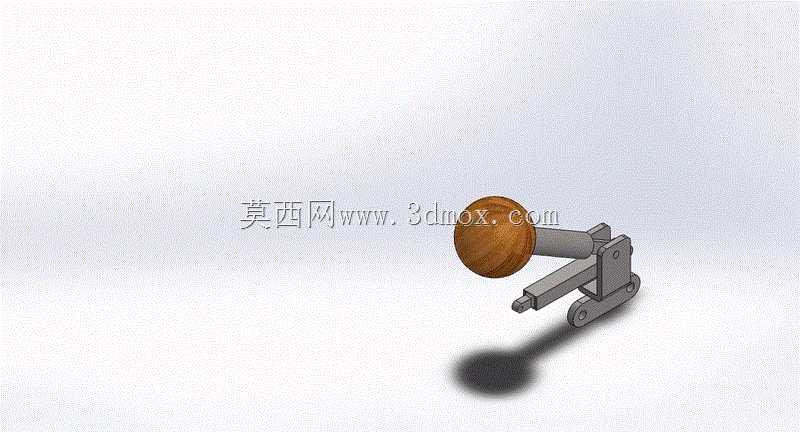

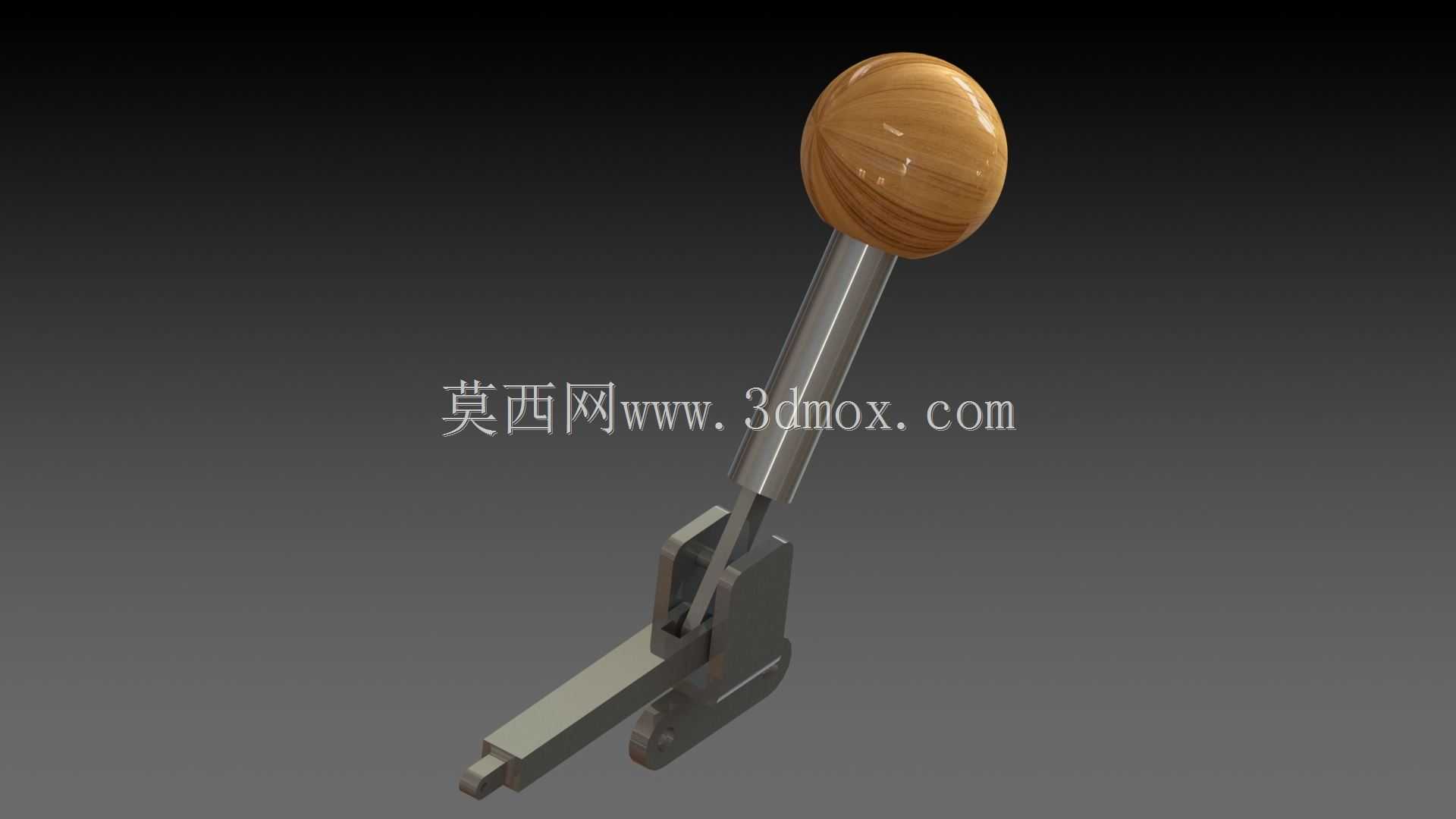

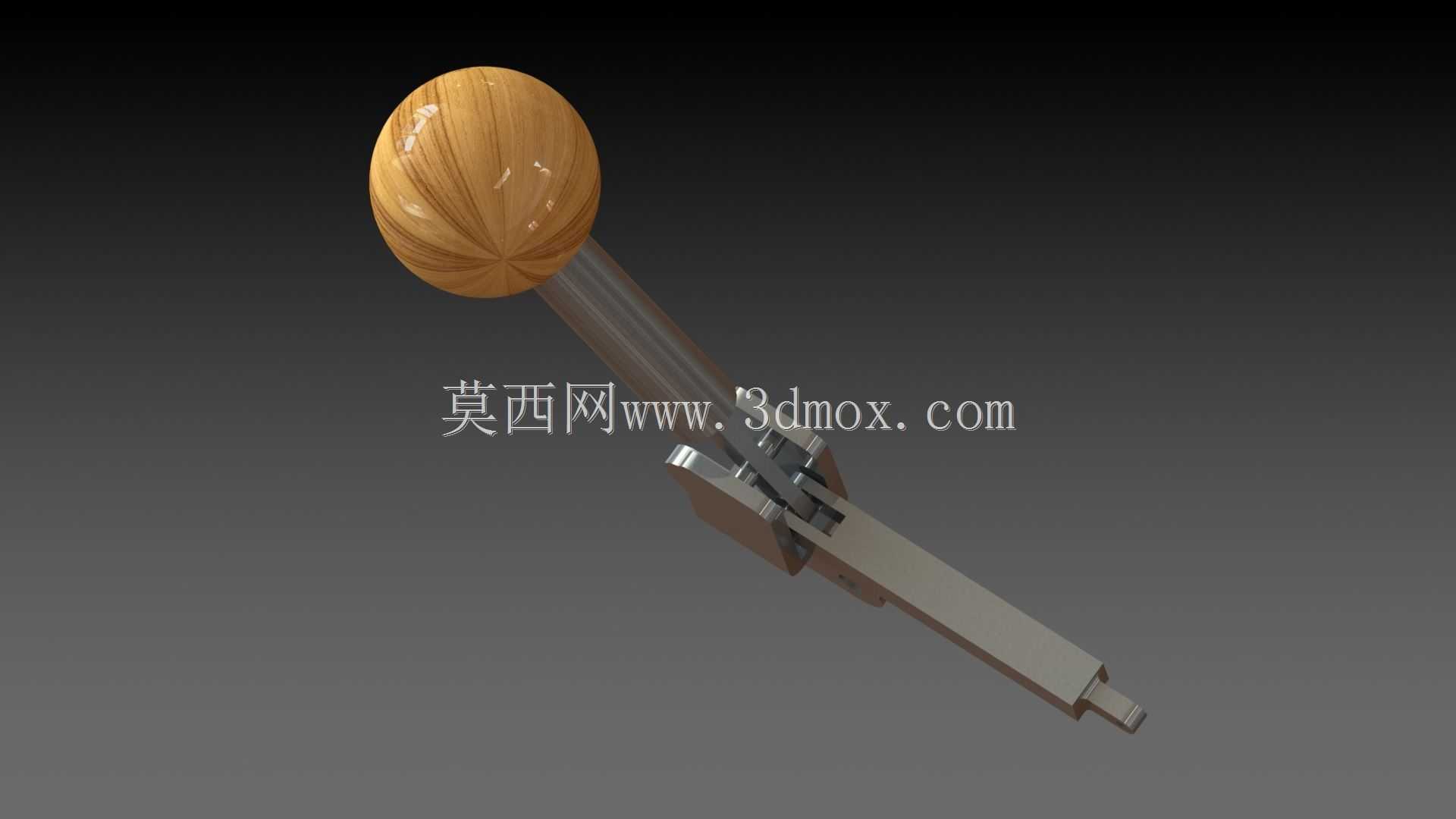

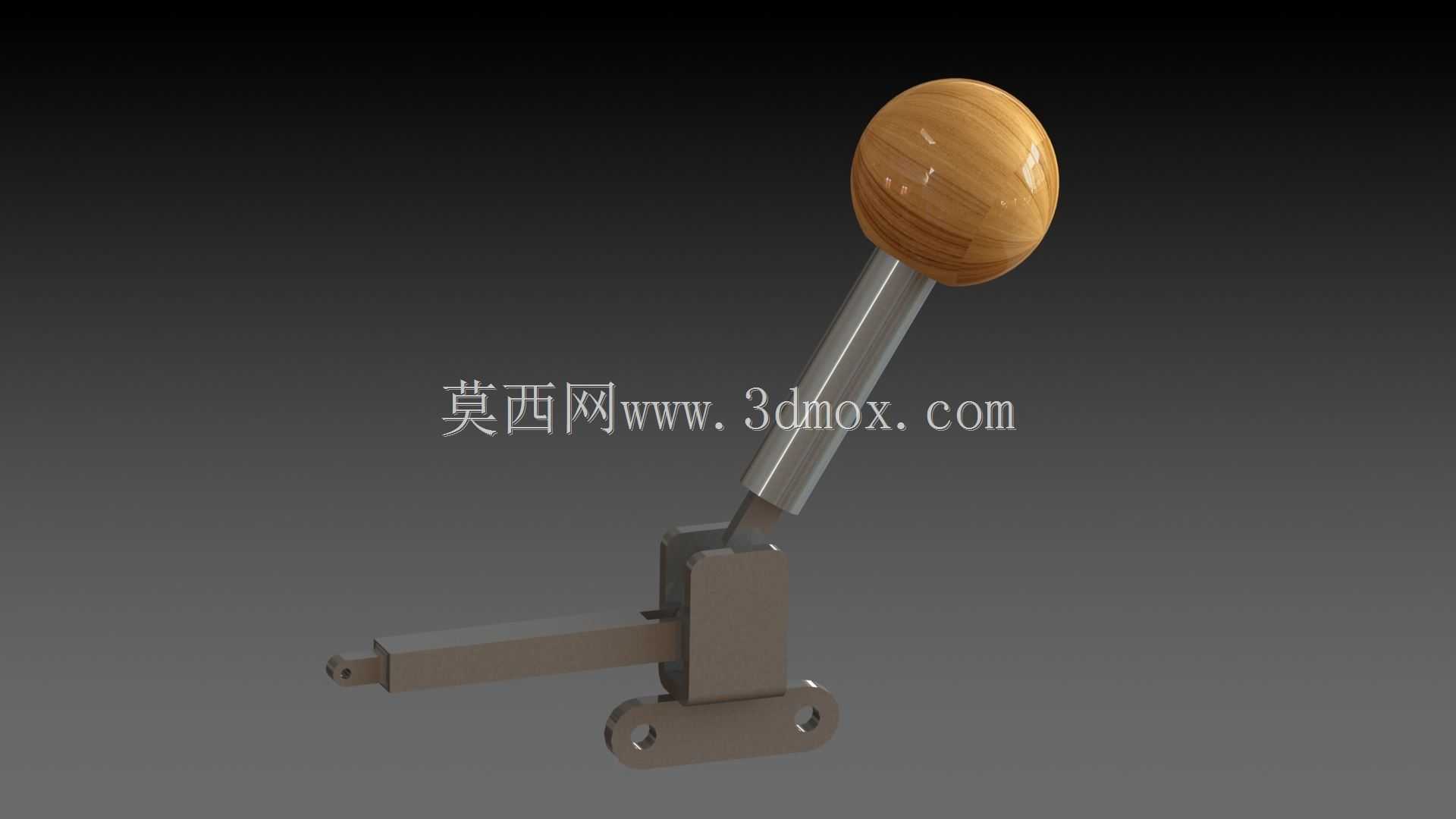

这款枢轴组件是面向小型工装夹具、手动调节工位设计的机械传动构件，整体采用AISI1020钢材加工成型，适配各类需要手动切换工位、实现线性位移输出的轻工业装配场景，在小型工装定位、手动进给调节、简易工位切换机构中都能发挥稳定的传动作用。组件顶端设置球形操作握柄，表面做仿木纹理的防滑处理，操作人员握持施力时不会打滑，转动过程中受力均匀，能够通过较小的操作力矩带动下部机构完成动作，握柄与金属杆身采用过盈压装配合，长期往复操作也不会出现松脱晃动的问题。杆身与下部枢轴座采用铰接式连接结构，能够将操作人员施加在握柄上的摆动力，通过枢轴的转动转换为下部滑块的线性往复位移，整个传动路径没有冗余的传动环节，力传递损耗极低，手动操作时的反馈清晰，操作人员可以通过握柄的阻力变化直观感知机构的到位状态，不需要额外设置到位提示结构。下部的枢轴安装座设置有两个同轴的铰接孔位，既可以作为整个组件的安装基准，通过螺栓固定在设备的安装基板上，也能够配合铰接销实现组件自身的角度微调，适配不同安装角度的工位需求；前端的线性输出滑块设置有标准的槽型安装位，可以直接对接夹具压头、定位挡块等执行构件，不需要额外加工转接结构，安装边界紧凑，整体安装占用空间不超过120mm*80mm*200mm的长方体范围，能够嵌入到空间狭小的工装内部，不会与周边的其他机构产生运动干涉。设计过程中充分考虑了手动操作机构的使用特性，所有铰接转动位置都预留了润滑脂存储间隙，长期使用时只需要定期在铰接点加注少量润滑脂，就可以保持灵活的转动状态，不会出现卡滞、异响的问题；所有钢制构件的棱边都做了倒钝处理，安装和操作过程中不会划伤操作人员，球形握柄的尺寸完全贴合成年人手掌的握持弧度，长时间重复操作也不会产生明显的手部疲劳。整个组件的运动行程经过精准校核，握柄的摆动角度控制在0到45度的舒适操作区间内，对应的线性输出行程为20mm，刚好满足大多数小型工装的夹紧、定位行程需求，不需要额外设置行程限位结构，机构摆动到极限位置时会通过自身的结构接触实现硬限位，避免超行程损坏对接的工装构件。
