四指自适应软夹持执行机构结构设计

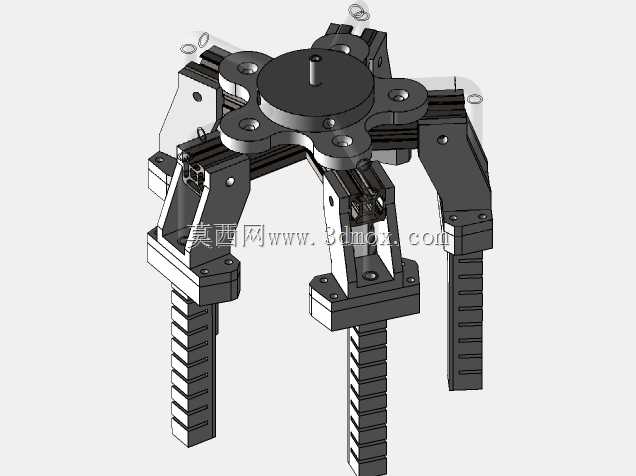

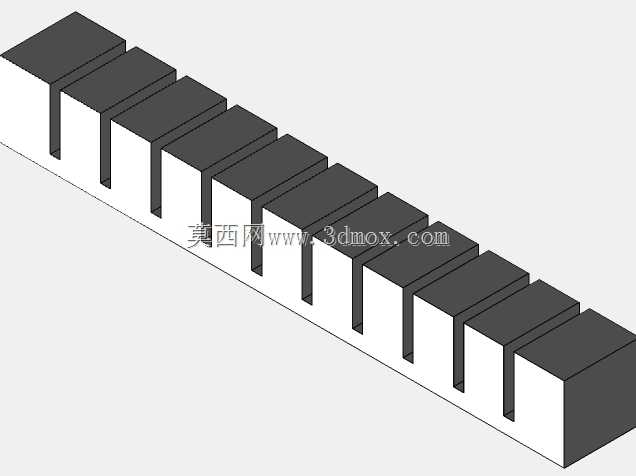

该软夹持执行机构主要面向工业自动化生产线上的异形易碎工件抓取场景，可适配3C电子装配、食品包装分拣、精密零部件转运等多类作业环节，作为工业机器人末端执行单元替代传统刚性夹爪，解决刚性夹持易损伤工件表面、无法适配多规格异形轮廓工件的痛点，能够稳定抓取表面曲率多变、材质偏软、易产生压痕的工件，同时兼容规则形状的金属、塑料工件的上下料、码垛、装配工序需求。整套机构采用四指对称分布式布局，核心驱动集成于上部中心安装座内，通过中心转盘的周向转动同步驱动四根夹指做径向开合运动，保证四根手指的夹持行程完全同步，夹持力均匀分布在四个接触点位，避免单点位受力过大造成工件变形或脱落。每根夹指采用模块化分段设计，指身带有多道等距横向凹槽结构，既可以在接触工件时产生微量弹性形变，增大接触摩擦力提升抓取稳定性，又可以根据不同工件的抓取需求快速更换不同长度、不同接触面纹理的指段，无需拆解整套夹爪主体结构，大幅降低产线换型的调整时长。设计阶段充分考虑了零部件的可加工性，所有结构件均采用常规机加工工艺即可完成生产，夹指配套的成型模具结构集成在整套设计方案中，可直接用于软质指套的批量注塑生产，无需额外开发模具结构，降低整套夹持机构的量产成本。安装边界方面，上部中心安装座采用标准法兰接口设计，可直接适配主流六轴工业机器人、协作机器人以及直线模组滑台的末端安装尺寸，整体径向最大开合行程可覆盖直径20mm至120mm的工件夹持需求，单根夹指的额定加持力可通过驱动端参数调整适配100g至3kg的工件负载，夹指闭合状态下整体外径控制在160mm以内，可在狭窄的设备内部空间完成取放作业，不会与周边工装夹具产生运动干涉。整套机构的运动路径做了限位优化，每根夹指的开合行程都设置了硬限位结构，避免超程运动造成内部传动结构损坏，同时传动部位预留了润滑与维护空间，日常保养无需完全拆解机构即可完成润滑脂加注与磨损件更换，适配工业现场长时间连续作业的使用需求。
