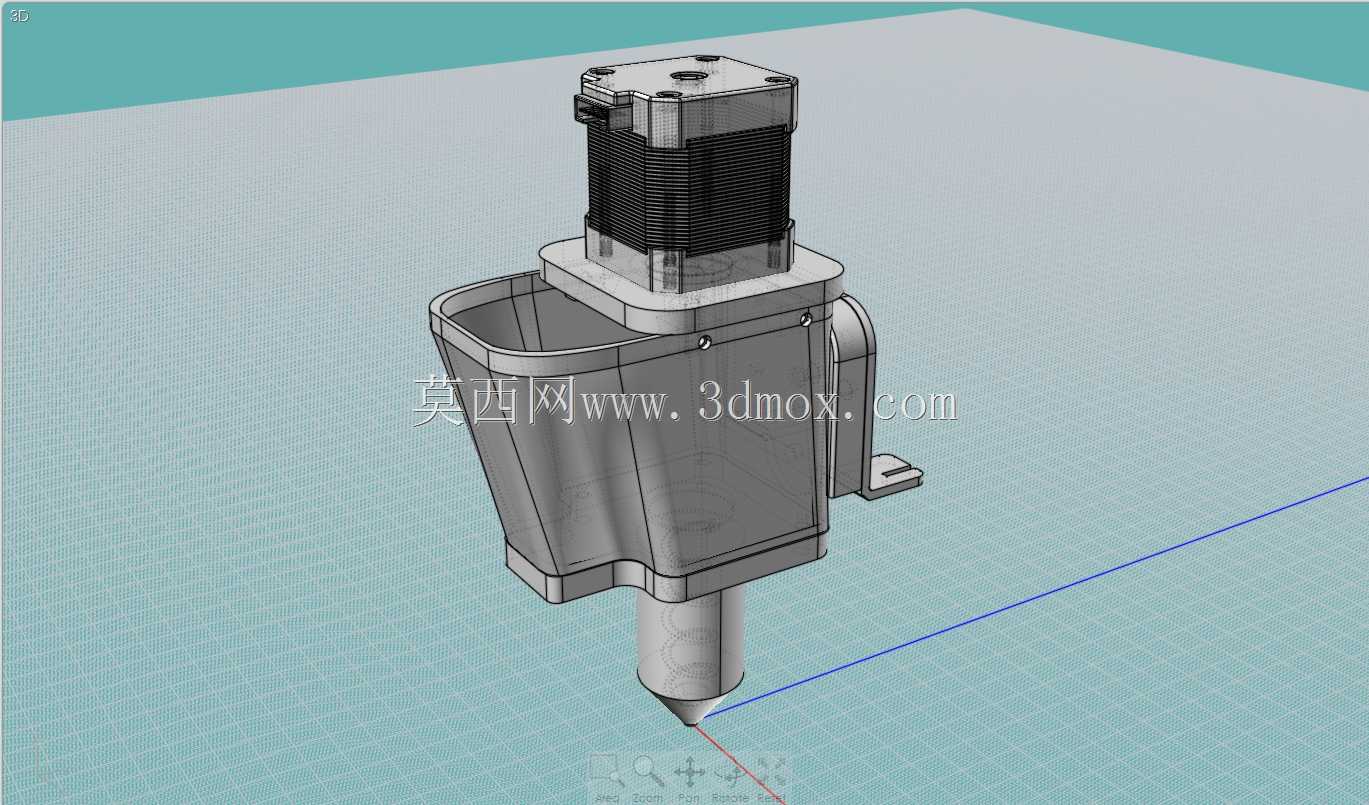

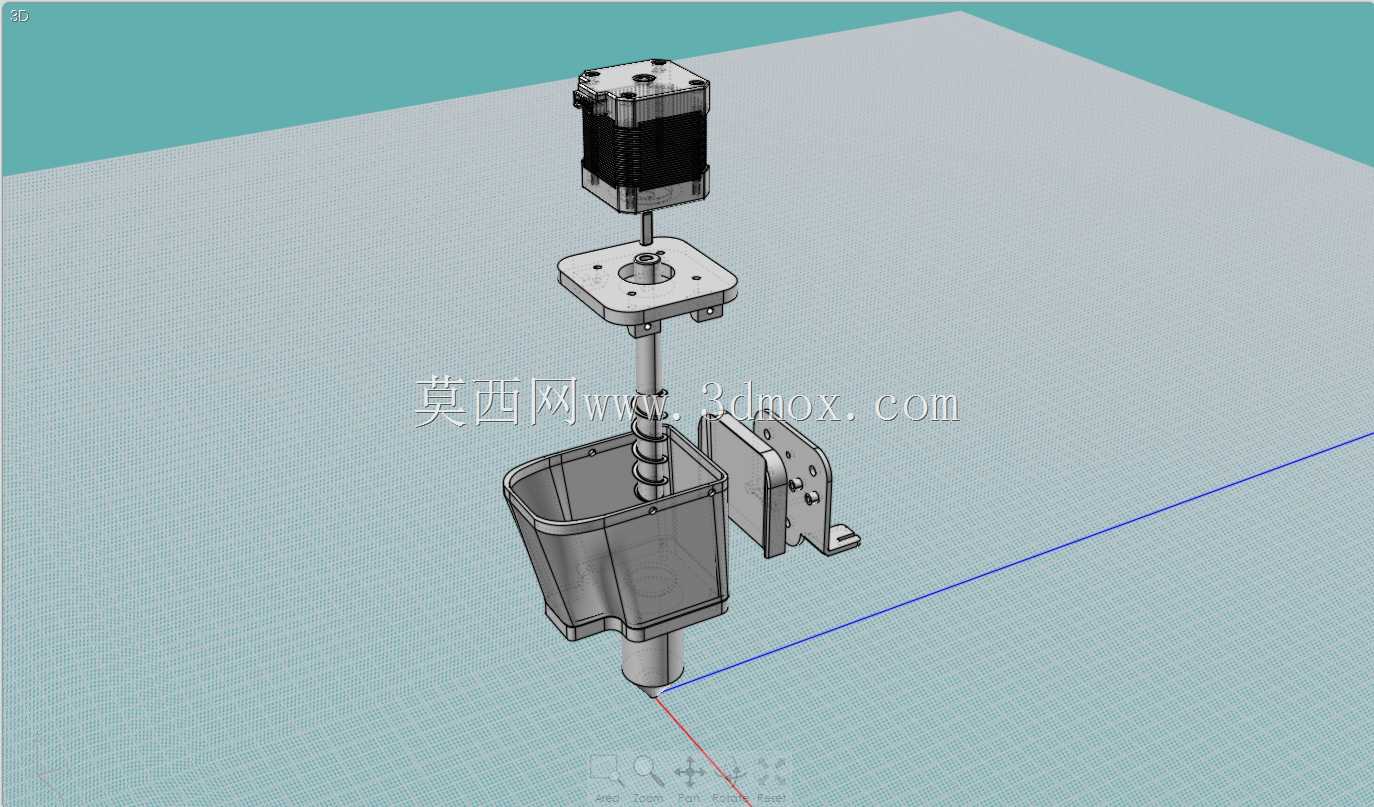

适配Ender3的改良型ZMorph挤出机构

在桌面级FDM 3D打印的个性化加工场景中，不少创客会针对原有设备的打印材料适配局限进行硬件改装，这款适配Ender3机型的改良型ZMorph挤出机构，正是面向粘土、低熔点金属等特殊耗材打印需求开发的功能部件，填补了普通桌面3D打印机无法直接成型金属坯件、陶土构件的应用空白，可广泛应用于个人创客工作室的小批量定制零件打样、文创陶土摆件快速制作、教学场景下的特殊材料成型实验等场景。从实际用途来看，该挤出机构替代Ender3原有常规耗材挤出头后，可稳定输送粘稠度更高的粘土类耗材、低熔点金属丝材，通过精准控制出料量配合设备原有三轴运动路径，完成传统PLA、ABS耗材无法实现的特殊材质构件成型，成型后的金属坯件经过后续烧结处理即可获得具备一定结构强度的金属零件，陶土构件经过修坯、烧制即可成为成品陶艺作品，大幅降低了小批量特殊材质零件的制作门槛。在功能特性上，该挤出机构采用步进电机直驱的送料结构，省去了远程送料的鲍登管结构，减少了粘稠耗材送料过程中的压力损耗，顶部的步进电机通过高精度传动结构带动送料组件，可根据打印路径的移动速度实时调整出料速率，避免粘稠耗材出现出料滞后、断料、溢料的问题；料仓采用大容积敞口式设计，既可以直接填入膏状粘土耗材，也可以适配专用的金属丝材送料通道，无需频繁停机补料即可完成中等尺寸构件的连续打印；底部的出料喷嘴采用耐磨合金材质，可耐受低熔点金属的成型温度，同时针对膏状耗材的流动特性优化了喷嘴内壁流道，减少耗材残留堵塞的概率。从设计思路来看，这款挤出机构完全沿用Ender3原有挤出头的安装接口尺寸，无需对打印机的X轴滑台进行打孔、切割等破坏性改装，用户只需拆卸原有挤出头，对准安装位锁紧固定螺丝即可完成换装，同时预留了原有设备的散热风扇安装位、温度传感器接线位，可直接适配设备原有控制系统，无需额外改装主板或刷写定制固件，大幅降低了普通用户的改装门槛；结构设计上充分考虑了桌面级设备的轻量化需求，整体采用薄壁加筋的结构设计，在保证结构强度足以承受送料压力的前提下尽可能降低自身重量，避免增加X轴运动负载导致打印精度下降。在外形尺寸与安装边界上，该挤出机构整体轮廓适配Ender3的X轴运动空间，安装后不会与设备的机架、打印平台产生运动干涉，横向宽度控制在原有挤出头的尺寸范围内，不会缩小设备原有的最大打印幅面；竖直方向的高度经过精准核算，安装后喷嘴的初始零位与原有挤出头保持一致，用户无需重新调整平台限位开关位置，只需完成常规的平台调平即可开始打印；料仓的倾斜角度经过反复优化，既保证膏状耗材可以依靠自重顺利流向送料组件，又不会因为倾斜角度过大导致耗材溢出，同时预留了透明观察窗位置，方便用户实时查看剩余耗材量，及时补充物料。
