适配多规格圆柱电池的弹簧压紧固定支架

　　在便携电子设备、小型储能模组、手持检测仪器的电池仓设计环节，电池固定支架是直接影响供电接触可靠性、电池拆装便捷性的核心结构件，这款带弹簧压紧结构的电池支架，正是针对多规格圆柱电池兼容固定需求开发的结构方案。从实际使用场景来看，这类支架常应用在需要频繁更换电池、或是同一款设备需适配不同容量同直径规格圆柱电池的产品中，比如户外手持测绘终端、家用便携应急照明设备、小型电动工具的电池仓内部，既可以避免设备晃动、跌落时电池移位导致的接触断电问题，也能抵消电池长期使用后端面接触氧化、尺寸公差带来的接触间隙，保证供电回路的持续导通。

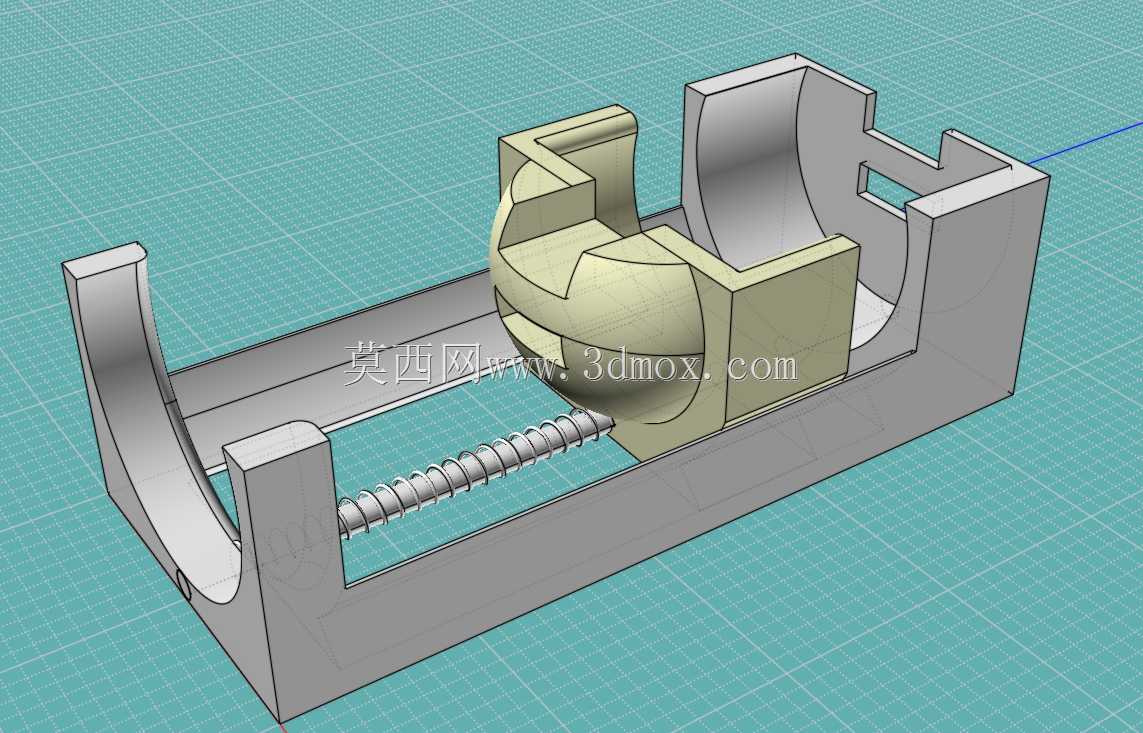

　　结构设计上，支架主体采用一体式槽型承载结构，两侧设置半圆弧面的电池承托限位壁，弧面曲率匹配常规圆柱电池的外径公差范围，承托槽的长度方向预留了弹簧的压缩行程空间，中部的滑动压块通过底部导槽与支架主体配合，压块朝向电池的端面同样做了内凹弧面设计，与端部的固定限位弧面配合，可从两端夹紧圆柱电池。压块与支架端部之间设置的圆柱螺旋压缩弹簧，是整个结构的核心功能部件，弹簧的预压行程覆盖了不同长度规格电池的尺寸差，当装入长度较短的电池时，弹簧推动压块前移夹紧电池，装入长度稍长的同直径电池时，弹簧被进一步压缩，依然能提供稳定的轴向压紧力，无需针对单一电池长度单独开模制作支架，大幅降低了同系列不同容量版本产品的结构开模成本。

　　从安装边界来看，支架底部为平直安装面，预留了螺丝固定孔位，可直接通过M2/M2.5规格的紧固件固定在设备壳体的内部安装柱上，支架两侧的限位壁高度略高于电池半径，既可以对电池形成径向的限位约束，避免电池从径向脱出，也不会遮挡电池侧壁，方便设备内部的散热气流接触电池表面，带走电池工作时产生的热量。端部的固定限位壁上预留了电极接触片的安装卡槽，可以直接卡装标准尺寸的电池接触弹片，压块的接触端面也预留了金属接触片的嵌装槽，不需要额外设计电极固定结构，进一步简化了电池仓的整体装配流程。

　　在实际选型适配时，需要注意支架的内部槽宽与目标电池直径的匹配度，弹簧的压缩力需要控制在合理区间，压力过小会导致电池接触不良，压力过大则会提升电池拆装的难度，甚至压伤电池端面的绝缘层。这款支架的滑动压块与主体导槽的配合间隙控制在0.1mm以内，既可以保证压块滑动顺畅无卡滞，也不会出现压块歪斜导致的电池夹持偏斜问题，导槽端部设置了限位挡边，可避免弹簧弹出压块脱落，提升了结构的装配可靠性与长期使用稳定性。
