Nema17步进驱动直角蜗杆减速传动结构

这款直角传动的蜗杆减速结构，核心适配Nema17规格步进电机的输出接驳，在小型自动化设备的布局优化场景中应用十分广泛。很多桌面级自动化工位、小型输送分拣模组、3D打印辅机、实验室微量进给装置里，经常遇到电机轴向安装空间受限的问题，直连输出的电机会让设备整体外伸尺寸过大，挤占周边传感器、执行件的安装位置，这种直角转向的减速结构刚好能把动力输出方向折转90度，在压缩轴向安装尺寸的同时，还能通过蜗杆副的传动特性放大输出扭矩，匹配步进电机低速段的扭矩输出特性，避免小规格电机直驱负载时出现的丢步问题。

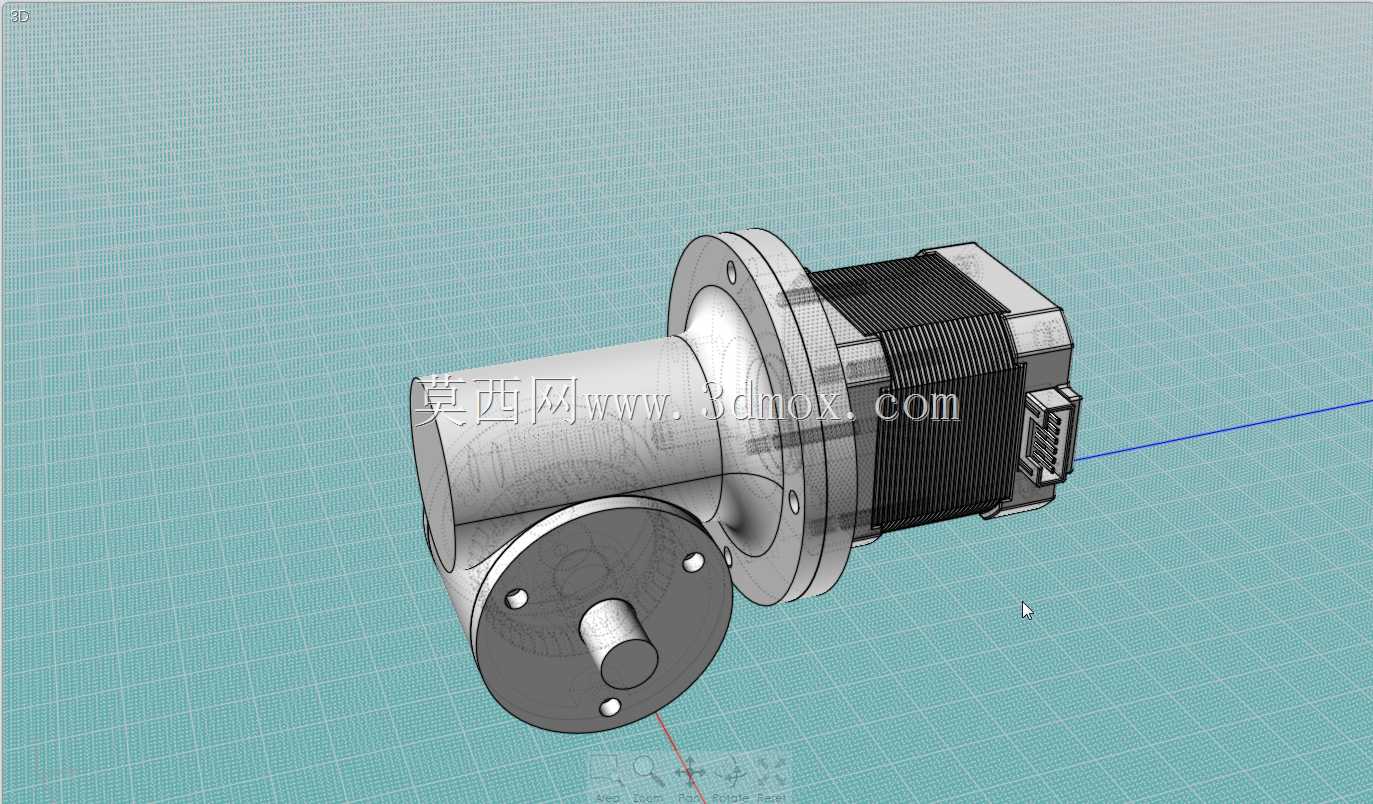

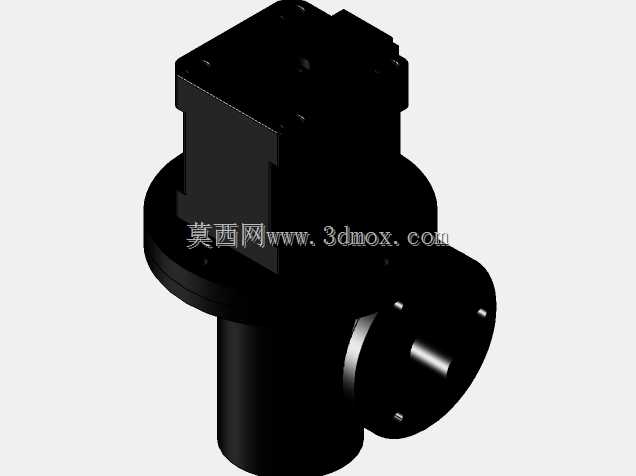

从结构设计逻辑来看，输入端采用法兰式对接结构，安装止口的尺寸完全匹配Nema17步进电机的前端安装基准，电机输出轴通过扁位或者键连接与蜗杆输入端锁紧，避免传动过程中出现周向打滑。箱体采用分体式装配结构，结合面设置定位销孔保证装配同轴度，内部的蜗轮与输出轴采用一体化设计，输出轴端同样设置安装法兰与输出轴伸，方便外接负载轮、摆杆或者输送辊筒。蜗杆副的啮合侧隙在设计时预留了合理的调整空间，可通过端盖的垫片厚度调整啮合间隙，兼顾传动回程误差与运转顺畅度，既不会因为间隙过大导致进给精度不足，也不会因为间隙过小出现运转卡滞、磨损加快的问题。

从安装边界来看，输入端法兰的安装孔位完全遵循Nema17电机的标准孔距，不需要额外做转接板就能直接固定，整体箱体的径向尺寸控制在与电机外径接近的范围，不会在安装平面上占用过多的排布空间。输出端的轴伸长度与安装法兰尺寸，适配常见的小型负载连接件，安装时只需要保证输出轴的负载同轴度，避免额外的径向力作用在输出轴承上，就能保证长期运转的可靠性。这类减速结构的自锁特性也是实际应用中的一大优势，当步进电机处于断电保持状态时，蜗杆副的自锁作用可以避免负载端因为外力作用出现位移，在垂直安装的进给场景中，能省去额外的制动部件，简化整体设备的结构设计。在实际选型匹配时，需要结合负载的转速、扭矩需求核算减速比对应的输出参数，同时注意安装方向对箱体润滑的影响，水平安装时可以采用脂润滑减少维护频次，垂直安装时需要注意输出端的密封设计，避免润滑脂渗漏影响周边设备。
